El grafito en escamas es un mineral industrial valioso con aplicaciones en refractarios, lubricantes, materiales conductores, componentes de baterías y productos avanzados de carbono. Su excelente conductividad eléctrica, estabilidad térmica y resistencia química lo hacen indispensable en múltiples industrias.
Sin embargo, el valor comercial del grafito en escamas no está determinado únicamente por el contenido de carbono. El tamaño de escama y la integridad de la escama son factores igualmente críticos. Las escamas grandes suelen alcanzar precios más altos en mercados donde características físicas como la expandibilidad, la cristalinidad y la morfología de las partículas son importantes.
Esto crea un desafío único en el proceso de beneficio del grafito en escamas. El proceso debe lograr dos objetivos simultáneamente:
Liberar el grafito de los minerales de ganga de manera efectiva
Preservar tantas escamas grandes como sea posible
Esta guía explica el proceso completo de beneficio del grafito en escamas y proporciona estrategias prácticas para proteger las escamas grandes valiosas a lo largo de todo el circuito de procesamiento.
¿Qué es el beneficio del grafito en escamas?
El beneficio del grafito en escamas es el proceso de mejorar el mineral de grafito natural separando las escamas de grafito de los minerales de ganga no deseados, como cuarzo, feldespato, mica y otros silicatos.
El objetivo es producir un concentrado comercializable con:
Alto contenido de carbono fijo
Alta recuperación de grafito
Una distribución de tamaño de escama deseable
Daño mínimo a las escamas grandes
Calidad de producto consistente
A diferencia de muchos otros minerales donde la molienda fina es una práctica estándar, el procesamiento de grafito exige un enfoque más cuidadoso. El grafito tiene una estructura naturalmente laminada y blanda, lo que lo hace susceptible a la rotura durante la trituración y molienda. Una vez que una escama grande se fractura en partículas más pequeñas, la reducción de tamaño es permanente—no hay forma de restaurar el tamaño original de la escama.
Por esta razón, el proceso de beneficio del grafito debe diseñarse en torno al principio de liberación selectiva en lugar de maximizar la intensidad de molienda.
¿Por qué es importante el tamaño de escama en el beneficio del grafito?

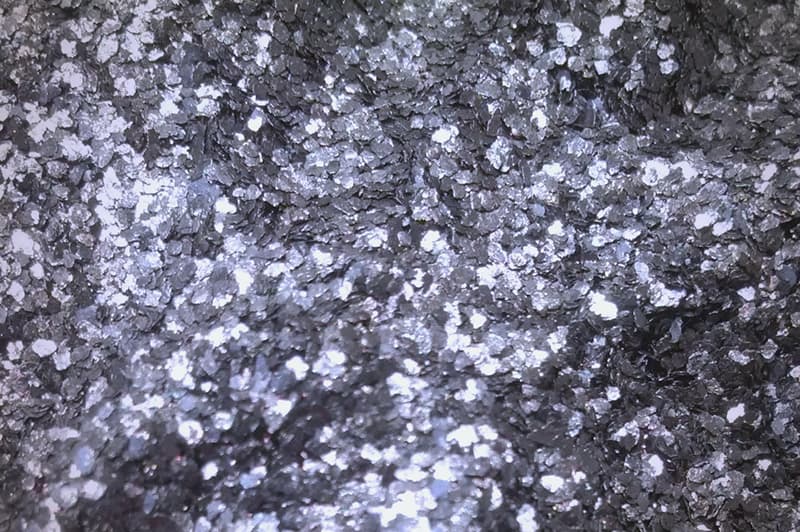

El grafito natural en escamas se presenta como escamas individuales incrustadas en la roca circundante. Durante el beneficio, estas escamas deben separarse de la ganga.
Las escamas grandes son particularmente valiosas porque ofrecen propiedades físicas distintas en comparación con el grafito fino:
| Propiedad | Grafito en escamas grandes | Grafito en escamas finas |
|---|---|---|
| Expandibilidad | Mayor | Menor |
| Conductividad térmica | Superior en algunas aplicaciones | Moderada |
| Lubricidad | Mejor para ciertos recubrimientos | Limitada |
| Valor de mercado | A menudo premium | Establecido pero menor por unidad |
| Aplicaciones | Refractarios, grafito expandible, lubricantes de alta gama | Baterías, forros de frenos, revestimientos de fundición |
Sin embargo, las escamas más grandes no siempre alcanzan un precio más alto en todos los mercados. El tamaño de escama ideal depende de la aplicación específica, los requisitos del cliente y las especificaciones del producto. Algunas aplicaciones funcionan mejor con grafito fino o de escama media.
Por lo tanto, el objetivo del proceso de beneficio del grafito en escamas debe ser producir la mezcla adecuada de tamaños de escama para el mercado objetivo, en lugar de maximizar las escamas grandes a expensas de la recuperación total.

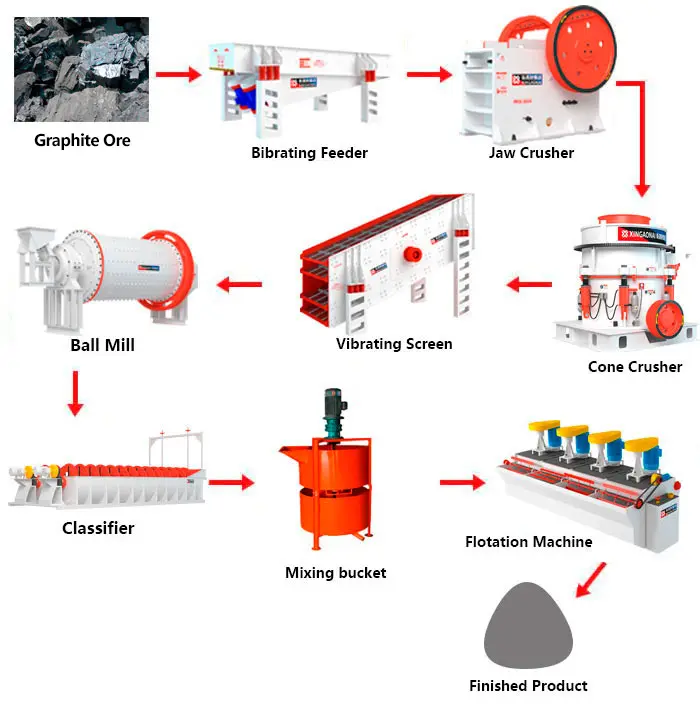

Flujo de proceso típico del beneficio de grafito en escamas
Una planta de procesamiento de grafito convencional sigue un diagrama de flujo general que puede adaptarse a diferentes tipos de mineral:
Trituración → Molienda → Clasificación → Flotación primaria → Remolienda → Flotación de limpieza → Deshidratado → Secado
La configuración exacta varía significativamente dependiendo de:
Mineralogía del mineral
Ley de grafito y características de liberación
Distribución natural del tamaño de escama
Especificaciones del concentrado y requisitos del mercado
Lo que distingue al procesamiento de mineral de grafito de otros beneficios minerales es el cuidadoso control requerido en cada etapa para evitar la rotura innecesaria de escamas.
Etapa 1: Trituración controlada
El propósito de la trituración es reducir el mineral de mina a un tamaño adecuado para la molienda y el beneficio posterior.
Pueden utilizarse equipos de trituración primaria como trituradoras de mandíbulas, seguidos de trituradoras secundarias como trituradoras de cono, dependiendo de la dureza del mineral y los requisitos de rendimiento.
Sin embargo, la trituración no debe ser más agresiva de lo necesario. Si el grafito ya está bien liberado de la roca huésped a un tamaño relativamente grueso, la trituración excesiva puede dañar las escamas valiosas antes de que siquiera lleguen al circuito de flotación.
Cómo reducir el daño a las escamas durante la trituración
Varias medidas prácticas ayudan a minimizar la rotura de escamas:
Evitar etapas de trituración innecesarias—usar la relación de reducción mínima requerida
Utilizar ajustes apropiados de la trituradora—ajustar cuidadosamente las configuraciones del lado cerrado
Controlar el tamaño máximo de alimentación—eliminar el material sobredimensionado antes de que entre en la trituradora
Cribar entre etapas—eliminar los finos que no requieren trituración adicional
Monitorear la distribución del tamaño de partículas—rastrear los tamaños de escama después de cada etapa
El objetivo en esta etapa es preparar el mineral para una liberación controlada, no producir el producto triturado más fino posible.
Etapa 2: Molienda y clasificación
La molienda es a menudo la etapa más crítica cuando el objetivo es preservar las escamas grandes de grafito.
El grafito puede estar estrechamente asociado con minerales de ganga, por lo que se necesita cierta molienda para exponer las superficies de grafito para la flotación. Sin embargo, la molienda excesiva puede fracturar las escamas y aumentar la cantidad de grafito fino.
Molienda por etapas: un mejor enfoque
En lugar de moler todo el mineral a un tamaño muy fino antes de la flotación, una estrategia común es la molienda y flotación por etapas:
Molienda primaria → Flotación primaria → Remolienda del concentrado → Flotación de limpieza
Este enfoque escalonado permite que el grafito liberado se recupere antes, evitando una molienda adicional innecesaria.
El papel de la clasificación
Los hidrociclones se utilizan comúnmente en circuitos de molienda cerrados para separar partículas finas del material más grueso. Una clasificación efectiva ayuda a:
Evitar que el grafito ya liberado regrese al molino
Reducir la carga circulante
Proteger las escamas gruesas de la molienda repetida
Mejorar la eficiencia general del circuito
El tamaño de molienda óptimo debe establecerse mediante pruebas de laboratorio en lugar de asumirlo de otros depósitos. Moler solo lo necesario, y recuperar el grafito liberado lo antes posible.
Etapa 3: Flotación primaria
La superficie naturalmente hidrofóbica del grafito hace que la flotación de grafito sea un método de separación eficiente para la mayoría de los minerales de grafito en escamas.
Después de la molienda, la pulpa entra en la etapa de flotación primaria, donde se introducen burbujas de aire. Las partículas de grafito se adhieren a las burbujas y ascienden a la espuma, mientras que la ganga hidrofílica permanece en la pulpa.
El concentrado primario típicamente contiene:
Una alta proporción de grafito
Algunos minerales de ganga residuales
Una gama de tamaños de escama
El propósito de la flotación primaria es recuperar el grafito eficientemente y preparar un concentrado para su posterior mejora en las etapas de limpieza.
Condiciones de flotación que importan
Las variables operativas importantes en el circuito de flotación de procesamiento de grafito incluyen:
Densidad de la pulpa
Dosis y tipo de reactivo
Selección y concentración de espumante
Caudal de aire
Velocidad del impulsor
Tiempo de flotación
pH de la pulpa
Número de etapas de limpieza
Dado que el grafito es naturalmente flotable, la adición excesiva de reactivos no es necesariamente beneficiosa. Una flotación demasiado agresiva puede aumentar el arrastre de ganga y dificultar la limpieza.
Etapa 4: Remolienda del concentrado de grafito
La remolienda se utiliza a menudo para mejorar la liberación entre el grafito y los minerales de ganga restantes. Sin embargo, esta etapa requiere un control particularmente cuidadoso.
La remolienda es también uno de los mayores riesgos para la preservación de escamas grandes.
Si todo el concentrado de grafito se remuele repetidamente, las escamas liberadas pueden convertirse innecesariamente en finos.
Estrategia de remolienda selectiva
Un enfoque más selectivo implica:
Clasificar primero el concentrado intermedio
Remoler solo la fracción que requiere liberación adicional
Devolver el material liberado directamente a las etapas de limpieza
Este enfoque dirigido minimiza la rotura innecesaria de las escamas de grafito ya liberadas y mejora la ley general del concentrado.
El objetivo de remolienda debe basarse en pruebas mineralógicas—si el grafito ya está suficientemente liberado, la molienda adicional proporciona poco beneficio mientras aumenta la producción de partículas finas.
Etapa 5: Flotación de limpieza
Después de la flotación primaria y, cuando sea necesario, la remolienda, el concentrado de grafito pasa por una o más etapas de flotación de limpieza.
La flotación de limpieza elimina la ganga residual y aumenta el contenido de carbono fijo del concentrado final.
Un circuito de limpieza simplificado puede verse así:
Concentrado primario → Remolienda (cuando sea necesario) → Limpieza 1 → Limpieza 2 → Concentrado final
El número de etapas de limpieza depende de:
Ley de concentrado requerida
Mineralogía del mineral
Especificaciones del mercado
El objetivo es lograr la pureza requerida sin crear pérdidas innecesarias o dañar la estructura valiosa de la escama.
Cómo preservar las escamas grandes de grafito: principios clave
Preservar las escamas grandes requiere atención a todo el circuito de procesamiento, no solo a un equipo.
1. Minimizar la sobretrituración y sobremolienda
El principio más fundamental es simple: no reducir las partículas de grafito más de lo necesario. Un tamaño de partícula más pequeño no significa automáticamente una mejor recuperación. Si el grafito ya está liberado, una reducción adicional del tamaño destruye valor sin proporcionar un beneficio correspondiente.
2. Usar molienda por etapas en lugar de molienda fina agresiva
Cuando el grafito está solo parcialmente liberado, la molienda por etapas es generalmente preferible a moler inmediatamente toda la alimentación a un tamaño muy fino. Después de cada etapa de molienda, la clasificación elimina las partículas suficientemente liberadas del circuito de molienda, reduciendo el tiempo de residencia innecesario.
3. Separar las escamas gruesas cuando sea apropiado
Si el mineral contiene una proporción significativa de escamas de grafito naturalmente grandes, la clasificación por tamaño puede incorporarse al diagrama de flujo. Las fracciones con grafito grueso pueden tratarse por separado, permitiendo aplicar diferentes condiciones operativas a cada fracción.
4. Controlar la agitación y el manejo de la pulpa
La agitación mecánica intensa puede dañar las partículas frágiles de grafito, especialmente después de la liberación. La selección de bombas, el transporte de pulpa y la intensidad de agitación deben diseñarse teniendo en cuenta la integridad de la escama.
5. Evitar la remolienda innecesaria del concentrado
Una vez que una escama de grafito ha sido liberada y recuperada, no debe devolverse automáticamente a un circuito de molienda. El diseño del circuito debe proporcionar oportunidades para eliminar las escamas gruesas valiosas antes de las etapas adicionales de reducción de tamaño.
6. Monitorear continuamente la distribución del tamaño de escama
El análisis del producto debe incluir no solo la ley de carbono y la recuperación, sino también la distribución del grafito en las diferentes fracciones de tamaño de escama. El monitoreo regular ayuda a identificar problemas antes de que afecten la calidad del producto.
Equipos utilizados en el beneficio de grafito en escamas
Una planta de procesamiento de grafito típica puede incluir los siguientes equipos:
| Etapa de procesamiento | Equipo típico |
|---|---|
| Trituración primaria | Trituradora de mandíbulas |
| Trituración secundaria | Trituradora de cono |
| Cribado | Criba vibratoria |
| Molienda | Molino de bolas |
| Clasificación | Hidrociclón |
| Flotación primaria | Máquina de flotación |
| Remolienda | Equipo de molienda fina |
| Flotación de limpieza | Celdas de flotación |
| Espesamiento del concentrado | Espesador |
| Filtración | Prensa de filtro o filtro al vacío |
| Secado | Secador rotativo |
La selección del equipo debe basarse siempre en pruebas de laboratorio y las características reales del mineral de grafito específico, en lugar de suposiciones genéricas.
Factores que afectan la recuperación de escamas grandes
Varios factores influyen en la distribución final del tamaño de escama y el éxito del beneficio del grafito en escamas:
Textura del mineral
La forma en que el grafito se presenta dentro de la roca huésped determina cuánta molienda se requiere para la liberación. Las escamas gruesas y bien desarrolladas que están débilmente unidas a la ganga son más fáciles de preservar.
Tamaño de grano del grafito
El grafito naturalmente grueso puede requerir una estrategia de molienda diferente al grafito finamente diseminado.
Intensidad de molienda
Una mayor intensidad puede aumentar la liberación pero también aumenta la rotura del grafito. Debe encontrarse un equilibrio.
Tiempo de residencia
Los tiempos de residencia más largos en equipos de molienda aumentan el grado de reducción de tamaño—y el riesgo de daño a las escamas.
Carga circulante
El material circulante excesivo expone las partículas de grafito a la molienda repetida, aumentando la generación de finos.
Selección de equipos
Diferentes tecnologías de molienda y trituración imponen diferentes tensiones mecánicas sobre el material. La selección importa.
Optimización del diagrama de flujo para la recuperación de escamas grandes
Una estrategia práctica de optimización sigue estos pasos:
Paso 1: Caracterizar el mineral de grafito y determinar la distribución natural del tamaño de escama.
Paso 2: Identificar el tamaño en el que el grafito se libera adecuadamente.
Paso 3: Probar diferentes condiciones de trituración y molienda para encontrar el equilibrio óptimo.
Paso 4: Introducir la flotación tan pronto como sea práctico una vez que se logre una liberación suficiente.
Paso 5: Remoler solo la fracción que requiere liberación adicional.
Paso 6: Utilizar flotación de limpieza para mejorar la calidad del concentrado.
Paso 7: Analizar el concentrado final según la ley de carbono y la distribución del tamaño de escama.
Paso 8: Comparar la recuperación, el valor del producto, el consumo de energía y los costes operativos.
Este enfoque ayuda a equilibrar el rendimiento metalúrgico con el valor comercial de los diferentes productos de grafito.
Errores comunes en el procesamiento de grafito en escamas
Evite estos errores comunes en el procesamiento de mineral de grafito:
Moler demasiado fino al principio
Moler todo el mineral de manera agresiva antes de la flotación crea grafito fino innecesario y destruye las escamas grandes.
Centrarse solo en la recuperación de carbono
Una alta recuperación total no significa necesariamente que la planta esté produciendo el producto más valioso comercialmente.
Ignorar la distribución del tamaño de escama
Si el tamaño de escama es importante para el producto final, debe monitorearse durante todo el proceso.
Usar demasiadas etapas de remolienda
La molienda adicional debe tener un propósito metalúrgico claro. Si no mejora la liberación, está dañando la integridad de la escama.
Diseñar sin pruebas de mineral
Los depósitos de grafito varían significativamente en mineralogía y características de liberación. Un diagrama de flujo desarrollado sin pruebas representativas es poco probable que funcione como se espera.
Pruebas de laboratorio antes del diseño de la planta
Las pruebas de laboratorio son particularmente importantes para los proyectos de grafito. Las pruebas útiles incluyen:
Análisis mineralógico
Análisis del tamaño de partículas
Análisis de liberación
Pruebas de trituración
Pruebas de molienda
Pruebas de flotación
Pruebas de remolienda
Pruebas de flotación de limpieza
Análisis del tamaño de escama
Pruebas de calidad del concentrado
Los resultados determinan si la molienda y flotación por etapas proporcionan una ventaja mensurable sobre la molienda más intensiva. Las pruebas piloto confirman entonces el diagrama de flujo en condiciones más cercanas a la operación comercial.
Evaluación de la calidad del concentrado de grafito
La calidad del concentrado de grafito se evalúa utilizando múltiples criterios:
| Parámetro | Por qué es importante |
|---|---|
| Ley de carbono fijo | Determina la pureza del concentrado y el valor de mercado |
| Recuperación de grafito | Mide cuánto grafito valioso se recupera |
| Distribución del tamaño de escama | Influye en el valor del producto y la idoneidad de la aplicación |
| Integridad de la escama | Indica si las escamas valiosas permanecen intactas |
| Contenido de humedad | Afecta el manejo, transporte y uso posterior |
| Niveles de impurezas | Impacta la idoneidad para diferentes aplicaciones |
Un proceso de beneficio de grafito exitoso optimiza todos estos parámetros juntos, no solo uno de forma aislada.
Conclusión
La clave para un proceso exitoso de beneficio de grafito en escamas es la liberación selectiva. El grafito debe separarse de la ganga de manera efectiva mientras se evita el tratamiento mecánico innecesario que puede romper las escamas grandes valiosas.
La trituración controlada, la molienda por etapas, la clasificación eficiente, la flotación cuidadosamente optimizada y la remolienda selectiva contribuyen a una mejor preservación de las escamas grandes.
El principio más importante es simple: no moler el grafito más de lo necesario.
Sin embargo, el diagrama de flujo óptimo depende del depósito específico. El tamaño de grano del grafito, la composición de la roca huésped, las características de liberación, la distribución natural de escamas, las especificaciones del concentrado y las aplicaciones posteriores deben considerarse todos.
Para depósitos donde las escamas de grafito gruesas tienen un valor comercial significativo, la preservación del tamaño de escama debe tratarse como un objetivo de diseño principal junto con la ley y la recuperación del grafito.
