Molino de bolas

capacidad

2,2–160 t/h

Tamaño alimentación

≤25 mm
Campos aplicación:Procesamiento de minerales, cemento, refractarios, productos químicos, materiales de construcción, vidrio, cerámica, escoria de acero y cenizas volantes.
Materiales aplicables:Minerales metálicos y no metálicos, materias primas de cemento, refractarios, vidrio, cerámica, escoria de acero y cenizas volantes. La selección depende de la molturabilidad y la granulometría requerida.

Introducción del producto

Los molinos de bolas XINGAONAI reducen el tamaño de minerales y otros materiales por impacto y abrasión en un tambor giratorio con bolas de acero. Se utilizan en procesamiento de minerales ferrosos, no ferrosos y no metálicos, cemento, refractarios, productos químicos, materiales de construcción, vidrio, cerámica, escoria de acero y cenizas volantes.

El catálogo incluye 33 tamaños de tambor, desde Φ1200×2400 hasta Φ4000×6000 mm. Los rangos de capacidad por modelo abarcan 2,2–160 t/h y todas las filas indican una alimentación ≤25 mm. La granulometría de descarga indicada es de 0,074–0,4 mm en la mayoría de los modelos y de 0,075–0,6 mm en el Φ1200×2400. Son valores de catálogo para distintos modelos y condiciones, no una especificación única para todos los materiales.

El catálogo describe apoyos con rodamientos, rodamientos de rodillos esféricos de doble hilera autoalineables, aberturas de alimentación y descarga de gran diámetro, piezas fundidas resistentes al desgaste y un accionamiento auxiliar. La molienda húmeda o seca se selecciona según el proceso y la configuración suministrada. La distribución de tamaños de las bolas se adapta al trabajo de molienda.

Para seleccionar el equipo, indique el material, la distribución granulométrica de alimentación, la capacidad requerida, la granulometría objetivo, los ensayos de molturabilidad disponibles y el proceso posterior. Para molienda húmeda, incluya las condiciones del agua de proceso. Estos datos permiten evaluar el molino y el circuito adecuados.

Ventajas producto

Apoyos con rodamientos

El catálogo describe rodamientos de rodillos esféricos de doble hilera autoalineables para reducir la resistencia al giro frente a apoyos de deslizamiento. Confirme la disposición del modelo seleccionado en la propuesta técnica.

Alimentación y descarga

Las aberturas de gran diámetro facilitan el paso del material. El catálogo indica alimentación ≤25 mm; seleccione la trituración previa y la preparación según el material.

Distribución de tamaños de bolas

El tamaño y la proporción de las bolas se seleccionan según el trabajo y el producto requerido. La alimentación, los medios de molienda y la operación influyen en la granulometría y el caudal.

Componentes resistentes al desgaste

El catálogo describe piezas fundidas resistentes al desgaste. Seleccione revestimientos y medios según la abrasividad del mineral; los intervalos de sustitución dependen del desgaste observado.

Molienda húmeda o seca

La gama admite aplicaciones de molienda húmeda o seca. Seleccione el equipo y el circuito para el proceso, incluidos el manejo del agua o la captación de polvo cuando corresponda.

Accionamiento auxiliar y mantenimiento

El catálogo describe un accionamiento auxiliar. Confirme el suministro del modelo y siga sus procedimientos de operación, mantenimiento y aislamiento de energías.

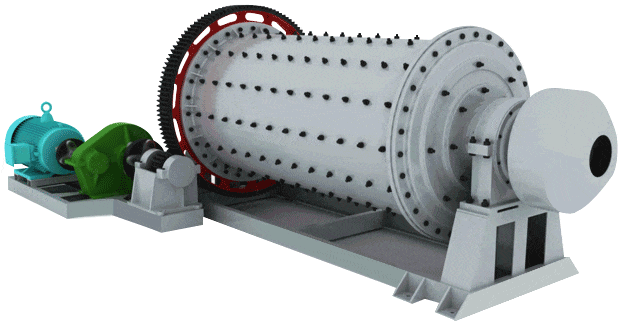

principio funcionamiento

El accionamiento hace girar el tambor y eleva las bolas por contacto con la carga y el revestimiento. Las bolas ruedan o caen y reducen el material por impacto y abrasión. El material avanza por el molino y sale por el sistema de descarga del modelo seleccionado. En un circuito cerrado, el clasificador separa el producto y devuelve la fracción gruesa para continuar la molienda. La velocidad, la carga y el tamaño de las bolas, la alimentación y las condiciones de la pulpa se ajustan al trabajo requerido. Siga las instrucciones del modelo; no aplique un único porcentaje de velocidad crítica ni un nivel de llenado universal.

Parámetros producto


Modelo / tamaño del tambor (mm)Velocidad del tambor (r/min)Carga de bolas (t)Alimentación (mm)Descarga (mm)Capacidad (t/h)Potencia del motor (kW)Peso (t)
Φ1200×2400363≤250,075–0,62,2–4,83010,5
Φ1200×3000363,5≤250,074–0,42,7–53711,8
Φ1200×450032,45≤250,074–0,44–7,55513,8
Φ1500×300029,77,5≤250,074–0,44,3–87515
Φ1500×350029,77,5≤250,074–0,44,5–97516,5
Φ1500×45002711≤250,074–0,46–129018
Φ1500×57002812≤250,074–0,47–1513022
Φ1830×300025,411≤250,074–0,46,5–1213028
Φ1830×360025,413≤250,074–0,48–1313030
Φ1830×450025,415≤250,074–0,410–1815532
Φ1830×650024,121≤250,074–0,414–2621035
Φ1830×70002523≤250,074–0,415–2824539
Φ2100×300023,715≤250,074–0,49–1618037
Φ2100×360023,718≤250,074–0,410–1921039
Φ2100×450023,724≤250,074–0,413–2424541
Φ2100×700023,726≤250,074–0,420–3728055
Φ2200×450021,527≤250,074–0,414–2628050
Φ2200×700021,735≤250,074–0,422–4138060
Φ2400×36002123≤250,074–0,414–2532063
Φ2400×45002127≤250,074–0,417–3238069
Φ2400×700020,942≤250,074–0,426–4948080
Φ2700×360020,733≤250,074–0,419–3238090
Φ2700×400020,735≤250,074–0,420–3638094
Φ2700×450020,738≤250,074–0,421–4048098
Φ2700×700020,755≤250,074–0,433–62630116
Φ3200×45001956≤250,074–0,435–68800132
Φ3200×70001873≤250,074–0,447–781250185
Φ3600×45001776≤250,074–0,449–821250185
Φ3600×600017100≤250,074–0,452–961400235
Φ3600×850017130≤250,074–0,470–1301800270
Φ3800×650016,7121≤250,074–0,473–1371800277
Φ3800×850016,7158≤250,074–0,482–1432000305
Φ4000×600016,7135≤250,074–0,490–1602000315


¿Necesita ayuda para elegir el equipo adecuado?
Indíquenos el tipo de material, el tamaño máximo de alimentación, la capacidad requerida y las especificaciones del producto final. Nuestros ingenieros le recomendarán el modelo de equipo y la solución de proceso más adecuados para su proyecto.
Hablar con un ingeniero

Preguntas frecuentes

Un molino de bolas reduce el material por impacto y abrasión dentro de un tambor giratorio con medios de molienda. Las bolas se elevan y después ruedan o caen sobre la carga. La velocidad se especifica para el modelo y el trabajo; siga la documentación del equipo.

El PDF incluye 33 tamaños de tambor, desde Φ1200×2400 hasta Φ4000×6000 mm. Los rangos por modelo abarcan 2,2–160 t/h y todas las filas indican alimentación ≤25 mm. La descarga es de 0,074–0,4 mm en la mayoría de los modelos; Φ1200×2400 indica 0,075–0,6 mm. Son referencias de catálogo: confirme el caudal y el producto para el material y el circuito reales.

Utilice la velocidad del tambor del modelo seleccionado. El PDF indica 16,7–36 r/min en toda la gama: Φ1200×2400, 36 r/min; Φ2700×4000, 20,7 r/min; Φ4000×6000, 16,7 r/min. Son velocidades de rotación, no porcentajes de velocidad crítica. Confirme el ajuste en la documentación del modelo; el PDF no establece un porcentaje universal.

La molienda húmeda utiliza agua u otro líquido de proceso adecuado para formar una pulpa; la seca trabaja sin líquido de molienda. La elección depende del material, el producto, el tratamiento posterior, la disponibilidad de agua y el control del polvo. Confirme la configuración completa; no suponga que un equipo suministrado puede cambiar de modo sin modificaciones.

El molino de bolas utiliza bolas y el de barras utiliza barras como medios de molienda. El movimiento de la carga y la distribución granulométrica del producto son diferentes. Compare la alimentación, la molturabilidad, el producto objetivo y el circuito antes de elegir; ninguno garantiza una granulometría fija para todos los materiales.

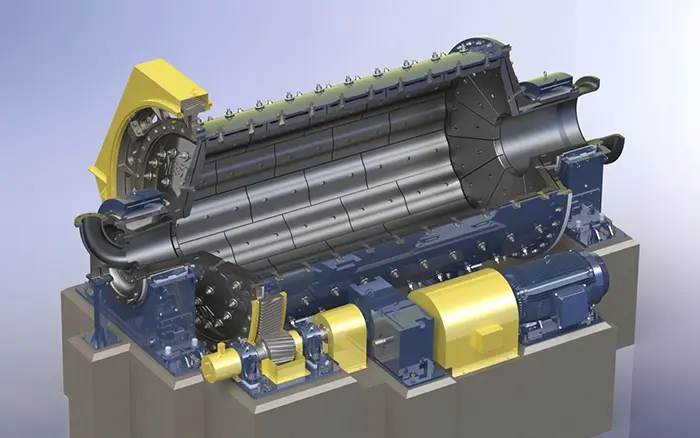

Incluyen el tambor, los revestimientos, las bolas, los sistemas de alimentación y descarga, los rodamientos y el accionamiento. El catálogo describe apoyos con rodamientos y un accionamiento auxiliar. Confirme la lubricación y la configuración suministrada mediante los planos y la lista de piezas del modelo.
