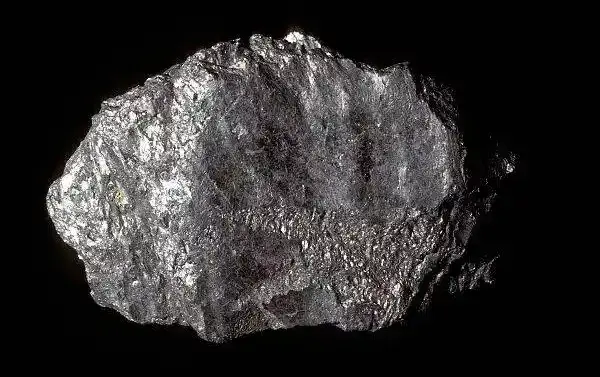

El grafito es una forma natural de carbono cristalino con propiedades físicas y químicas únicas, incluyendo excelente conductividad eléctrica, resistencia térmica, lubricidad y estabilidad química. Estas características hacen del grafito un mineral industrial importante utilizado en baterías, refractarios, lubricantes, fundiciones, electrónica y otras aplicaciones.
La minería y el procesamiento del grafito involucran varias etapas, desde la extracción del mineral con grafito hasta la trituración, molienda, beneficio, deshidratado y preparación del concentrado. El proceso óptimo depende del depósito de grafito, la ley del mineral, la mineralogía, el tamaño de escama, las características de liberación y los requisitos del producto final.
Para el grafito natural en escamas, preservar el tamaño original de la escama durante el procesamiento es particularmente importante porque las escamas más grandes pueden tener un mayor valor comercial en algunos mercados.
1. ¿Qué es la minería de grafito?
La minería de grafito es el proceso de extraer mineral con contenido de grafito de depósitos naturales.
Los depósitos de grafito pueden ocurrir en diferentes entornos geológicos, y el mineral puede contener grafito junto con cuarzo, feldespato, mica, calcita, minerales sulfurados y otros materiales de ganga.
Los principales tipos de grafito natural comúnmente considerados en la minería incluyen:
Grafito en escamas
Grafito amorfo
Grafito venoso o en masas
Cada tipo tiene diferentes características físicas y puede requerir un enfoque de minería y procesamiento diferente.
Grafito en escamas
El grafito en escamas consiste en partículas de grafito relativamente grandes distribuidas dentro de la roca huésped. Se utiliza ampliamente en aplicaciones donde el tamaño de escama y la pureza son importantes.
Grafito amorfo
El grafito amorfo generalmente tiene una estructura mucho más fina y a menudo está asociado con materiales carbonosos metamorfizados.
Grafito venoso
El grafito venoso se presenta en vetas o masas relativamente concentradas y puede tener un contenido de carbono muy alto en depósitos adecuados.
2. Características del mineral de grafito
Antes de diseñar una planta de procesamiento de grafito, el mineral debe caracterizarse cuidadosamente.
Los parámetros importantes incluyen:
Ley de grafito
Mineralogía del grafito
Distribución del tamaño de escama
Grado de liberación
Composición de la roca huésped
Dureza del mineral
Contenido de arcilla y lamas
Presencia de minerales sulfurados
Ley de concentrado requerida
El beneficio del grafito es particularmente sensible a las condiciones de molienda. La molienda excesiva puede romper las escamas de grafito y reducir el valor del concentrado final.
Por esta razón, las pruebas de laboratorio son una parte importante del diseño de la planta de procesamiento de grafito.
3. Métodos de minería de grafito
El método de minería depende de la geometría del depósito, la profundidad, la distribución del mineral, las condiciones del terreno y los factores económicos.
Minería de grafito a cielo abierto
La minería a cielo abierto puede utilizarse cuando el depósito de grafito está relativamente cerca de la superficie.
Las operaciones típicas incluyen:
Perforación → Voladura → Excavación → Carga → Acarreo → Procesamiento del mineral
El plan de minería debe minimizar la dilución y mantener una alimentación de mineral consistente para la planta de procesamiento.
Minería subterránea de grafito
La minería subterránea puede considerarse cuando el depósito se extiende significativamente por debajo de la superficie o cuando la extracción a cielo abierto se vuelve menos económica.
El método subterráneo seleccionado depende de la geometría y la estabilidad del cuerpo mineral.

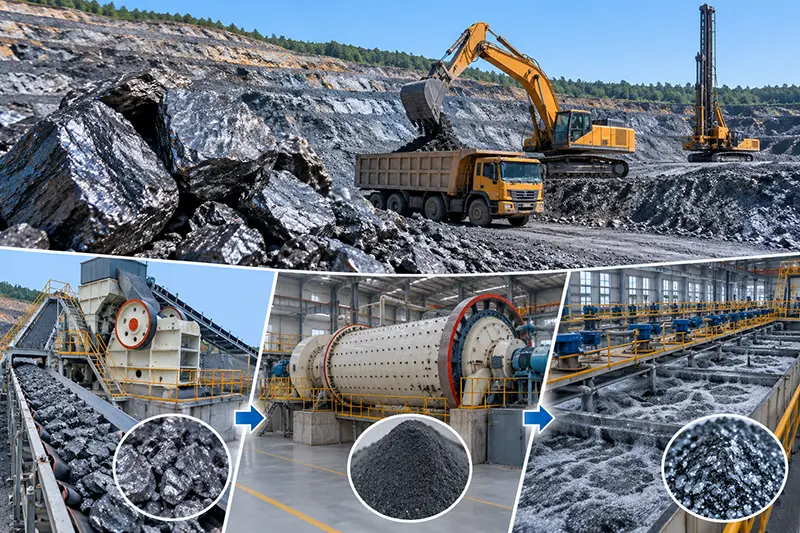

4. Flujo de procesamiento de mineral de grafito
Una planta de procesamiento de grafito típica puede incluir:
Trituración → Molienda → Flotación → Remolienda → Limpieza → Deshidratado → Secado del concentrado
El diagrama de flujo exacto varía según las características del mineral.
A diferencia de muchos otros minerales, el grafito tiene hidrofobicidad natural, lo que hace que la flotación sea un método de beneficio importante para muchos minerales de grafito en escamas.
El objetivo principal es separar el grafito de los minerales de ganga preservando las escamas de grafito valiosas.
5. Trituración de mineral de grafito
La primera etapa de procesamiento suele ser la trituración.
El propósito de la trituración es reducir el mineral de mina a un tamaño adecuado para la molienda y el beneficio posteriores.
Los equipos más comunes pueden incluir:
Trituradoras de mandíbulas
Trituradoras de cono
Trituradoras de impacto
Cribas vibratorias
Cintas transportadoras
El circuito de trituración debe evitar la reducción innecesaria del tamaño.
Si las escamas de grafito ya están liberadas a un tamaño relativamente grueso, la trituración excesiva puede dañarlas y crear finos innecesarios.
6. Molienda y liberación
La molienda se utiliza para liberar las partículas de grafito de la roca circundante.
Sin embargo, el procesamiento de grafito requiere un control cuidadoso de la intensidad de molienda.
Un enfoque común es utilizar molienda por etapas en lugar de intentar lograr una liberación completa en una sola etapa de molienda.
Por ejemplo:
Molienda primaria → Flotación → Remolienda → Flotación de limpieza
Este enfoque puede ayudar a preservar las escamas de grafito más grandes mientras se mejora gradualmente la liberación.
Los molinos de bolas y otros equipos de molienda pueden utilizarse según el mineral y el diseño de la planta.
7. Flotación de grafito
La flotación es una de las etapas más importantes en muchas plantas de procesamiento de grafito.
La hidrofobicidad natural del grafito permite que se adhiera a las burbujas de aire en condiciones de flotación adecuadas.
Durante la flotación:
El mineral molido se mezcla con agua.
Pueden añadirse reactivos para modificar las condiciones de flotación.
Se introduce aire en las celdas de flotación.
Las partículas de grafito se adhieren a las burbujas.
La espuma rica en grafito asciende a la superficie.
Los minerales de ganga permanecen principalmente en la pulpa.
La espuma rica en grafito se recoge y se envía a etapas de limpieza posteriores.
El circuito de flotación puede incluir etapas primarias, de recuperación y múltiples etapas de limpieza según la ley de concentrado y la recuperación requeridas.
8. Limpieza del concentrado de grafito
La flotación primaria suele producir un producto intermedio rico en grafito, no un concentrado comercial final.
Las etapas de limpieza adicionales pueden eliminar los minerales de ganga restantes y aumentar el contenido de carbono.
Un circuito simplificado puede ser:
Flotación primaria → Remolienda → Flotación de limpieza → Concentrado final de grafito
El número de etapas de limpieza depende de la especificación de concentrado requerida.
Algunas aplicaciones pueden requerir grafito de alta pureza, mientras que otras pueden utilizar material de menor ley.
9. Por qué el tamaño de escama es importante
El tamaño de escama es uno de los factores clave que afectan el valor del grafito natural en escamas.
Las escamas de grafito más grandes pueden proporcionar propiedades deseables para ciertas aplicaciones, mientras que las escamas más pequeñas son adecuadas para otros mercados.
Por lo tanto, la molienda debe lograr un equilibrio entre:
Liberación
Recuperación
Ley del concentrado
Preservación de la escama
Un proceso que produce un concentrado de muy alta ley pero destruye demasiada de la valiosa fracción de escamas gruesas puede no proporcionar el mejor resultado económico.
Por eso, el procesamiento de grafito debe diseñarse en función tanto de la ley como de la distribución del tamaño de escama.
10. Deshidratado del concentrado de grafito
Después de la flotación y la limpieza, el concentrado de grafito normalmente contiene una cantidad significativa de agua.
Los equipos de deshidratado pueden reducir la humedad antes del almacenamiento, transporte o secado del concentrado.
Los equipos posibles incluyen:
Espesador
Prensa de filtro
Filtro al vacío
Tanque de almacenamiento de concentrado
Un espesador puede aumentar la concentración de sólidos antes de la filtración, mientras que una prensa de filtro puede producir una torta de filtro relativamente seca.
11. Secado del concentrado de grafito
Dependiendo de los requisitos del producto final, el concentrado puede necesitar secado adicional.
El secado reduce la humedad residual y puede mejorar las características de manejo y transporte del concentrado.
Los secadores rotativos y otros sistemas de secado industrial pueden considerarse según la capacidad de producción y los requisitos de humedad.
El control de temperatura es importante porque el procesamiento de grafito debe mantener las características deseadas del producto durante toda la etapa de secado.
12. Purificación del grafito
La flotación puede producir un concentrado de grafito comercial, pero algunas aplicaciones requieren una pureza mucho mayor.
Por lo tanto, puede ser necesaria una purificación adicional.
Los enfoques posibles incluyen:
Purificación química
Purificación térmica
Separación física adicional
Procesos de purificación combinados
El método apropiado depende del contenido de carbono objetivo y de la naturaleza de las impurezas.
Para el grafito de grado batería, los requisitos de purificación y procesamiento posterior pueden ser significativamente más exigentes que los de los productos de grafito industrial convencionales.
13. Equipos de procesamiento de grafito
Una planta de procesamiento de grafito puede contener diferentes equipos en cada etapa.
| Etapa de procesamiento | Equipo típico |
|---|---|
| Trituración | Trituradora de mandíbulas, trituradora de cono, criba |
| Molienda | Molino de bolas u otro equipo de molienda |
| Clasificación | Hidrociclón, criba |
| Flotación | Máquina de flotación |
| Limpieza del concentrado | Molino de remolienda, celdas de flotación de limpieza |
| Espesamiento | Espesador de concentrado |
| Filtración | Prensa de filtro o filtro al vacío |
| Secado | Secador rotativo u otro secador |
| Manejo de materiales | Bomba, transportador, equipo de almacenamiento |
La lista de equipos debe determinarse después de las pruebas mineralógicas y metalúrgicas, en lugar de copiarse de otro proyecto de grafito.
14. Factores que afectan la recuperación de grafito
La recuperación de grafito depende de varios factores.
Ley del mineral
Una ley de cabeza más alta no garantiza automáticamente una alta recuperación. La distribución y la liberación del grafito también son importantes.
Tamaño de liberación
Si el grafito permanece bloqueado con minerales de ganga, puede ser necesaria una molienda adicional.
Tamaño de escama
Las escamas grandes pueden ser valiosas, por lo que el proceso debe minimizar la rotura innecesaria.
Condiciones de flotación
La dosis de reactivos, la densidad de la pulpa, el flujo de aire, el tiempo de flotación y la química del agua pueden afectar el rendimiento de la flotación.
Contenido de lamas
Las lamas excesivas pueden interferir con la flotación y reducir la eficiencia de separación.
Remolienda
La remolienda puede mejorar la liberación pero también puede reducir el tamaño de escama. Por lo tanto, el número y la intensidad de las etapas de remolienda deben controlarse cuidadosamente.
15. Cómo diseñar una planta de procesamiento de grafito
Un diseño práctico de planta de procesamiento de grafito puede seguir varios pasos.
Paso 1: Realizar la caracterización del mineral
Analizar la ley de grafito, la mineralogía, el tamaño de escama, las impurezas y las características de liberación.
Paso 2: Realizar pruebas de trituración y molienda
Determinar la estrategia de reducción de tamaño adecuada y minimizar el daño a las escamas.
Paso 3: Realizar pruebas de flotación
Evaluar los esquemas de reactivos, las condiciones de flotación, la ley del concentrado y la recuperación.
Paso 4: Probar la remolienda y la limpieza
Determinar cuántas etapas de limpieza y remolienda se requieren para alcanzar la calidad de concentrado objetivo.
Paso 5: Evaluar el deshidratado
Probar el rendimiento del espesamiento y la filtración para determinar el sistema de deshidratado de concentrado adecuado.
Paso 6: Establecer el diagrama de flujo completo
Integrar las etapas de trituración, molienda, flotación, limpieza, deshidratado, secado y cualquier purificación requerida.
Paso 7: Realizar la evaluación económica
Comparar la inversión de capital, los costes operativos, la recuperación, la calidad del concentrado y el valor potencial del producto.
16. Desafíos comunes en el procesamiento de grafito
El procesamiento de grafito presenta varios desafíos que deben considerarse durante el diseño de la planta.
Daño a las escamas
La trituración y molienda excesivas pueden reducir el tamaño de las partículas de grafito y afectar el valor del producto.
Liberación difícil
Algunos minerales de grafito requieren múltiples etapas de molienda y flotación para lograr una liberación aceptable.
Eliminación de impurezas
El cuarzo, la mica, los sulfuros y otros minerales pueden reducir la pureza del concentrado.
Pérdidas de grafito fino
Las partículas de grafito muy finas pueden ser difíciles de recuperar eficientemente durante la flotación.
Características variables del mineral
Los cambios en la mineralogía y la ley del mineral pueden afectar el rendimiento de la flotación y la calidad del concentrado.
Por lo tanto, un proceso robusto debe permitir una flexibilidad operativa razonable.
17. Aplicaciones del grafito procesado
El grafito procesado se utiliza en una amplia gama de industrias.
Las aplicaciones importantes incluyen:
Materiales para baterías de iones de litio
Productos refractarios
Materiales de fundición
Lubricantes
Materiales conductores
Crisoles
Electrónica
Siderurgia
Gestión térmica
La especificación de grafito requerida varía significativamente entre aplicaciones.
Por ejemplo, las aplicaciones de baterías requieren un control estricto de la pureza, las características de las partículas y la consistencia del producto, mientras que algunas aplicaciones industriales tradicionales pueden aceptar diferentes especificaciones.
Conclusión
La minería y el procesamiento del grafito involucran más que simplemente extraer mineral con grafito y mejorar su contenido de carbono. La mineralogía del depósito, la liberación del grafito, el tamaño de escama, la distribución de impurezas y los requisitos del producto final influyen en el diseño del proceso.
Un diagrama de flujo típico de grafito natural puede incluir trituración, molienda controlada, flotación, remolienda, limpieza, deshidratado y secado. Puede ser necesaria una purificación adicional cuando se requieren grafito de alta pureza o productos especializados.
Una de las consideraciones más importantes en el procesamiento de grafito es preservar el tamaño de escama valioso mientras se logra una liberación suficiente. La reducción excesiva del tamaño puede aumentar la producción de grafito fino y reducir potencialmente el valor del producto.
Por esta razón, deben realizarse pruebas de laboratorio y a escala piloto antes de seleccionar los equipos y finalizar el diagrama de flujo de la planta. Una planta de procesamiento de grafito correctamente diseñada debe equilibrar la recuperación, la calidad del concentrado, la preservación de la escama, el coste operativo y los requisitos del mercado objetivo.
