Los hidrociclones y los clasificadores en espiral se utilizan ampliamente en plantas de procesamiento de minerales para separar partículas según su tamaño y comportamiento de sedimentación. Aunque pueden realizar tareas de clasificación similares, sus principios de funcionamiento, capacidad, requisitos de agua y aplicaciones adecuadas son bastante diferentes.
Elegir entre un hidrociclón y un clasificador en espiral depende de factores como el tamaño de partícula de alimentación, el tamaño de separación requerido, la concentración de la pulpa, la capacidad de procesamiento, la densidad del mineral y el papel de la clasificación en el diagrama de flujo general.
Esta guía compara hidrociclones y clasificadores en espiral para ayudar a determinar qué equipo es más adecuado para una aplicación particular de procesamiento de minerales.

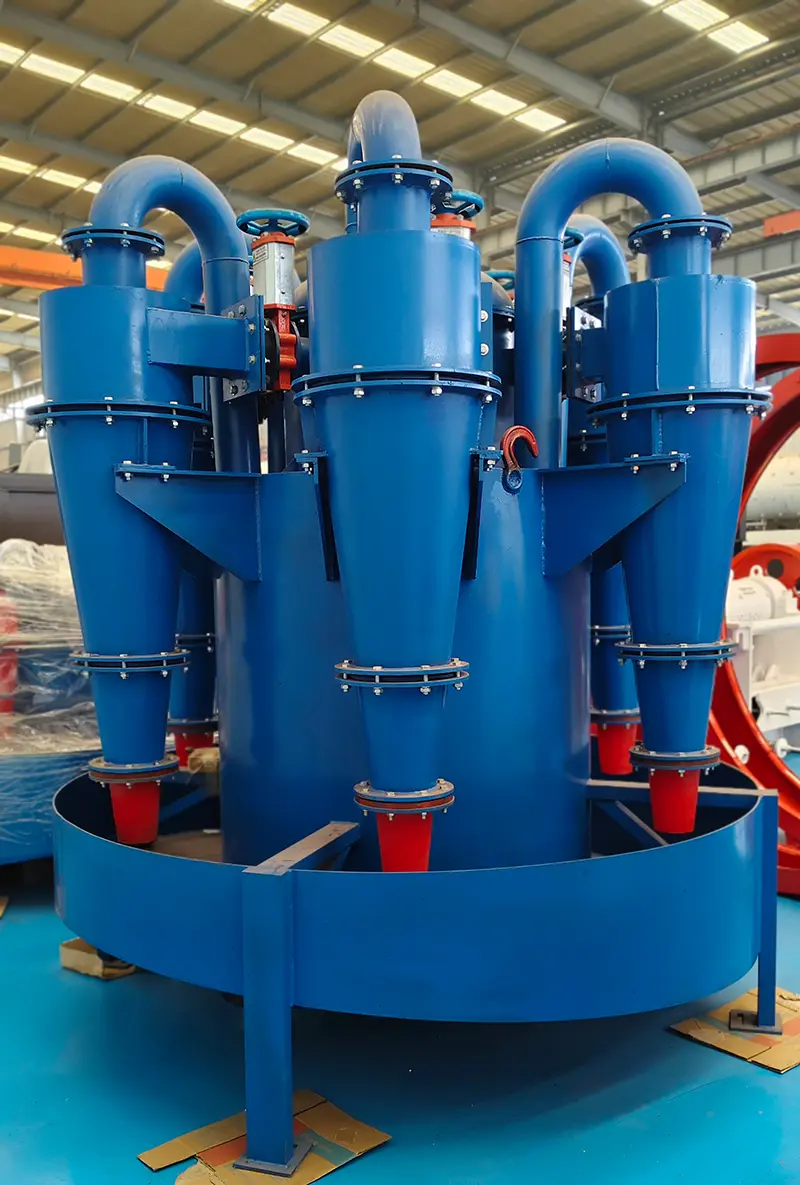

¿Qué es un hidrociclón?
Un hidrociclón es un dispositivo de clasificación que utiliza fuerzas centrífugas generadas por la pulpa en remolino dentro de una cámara cónica.
La pulpa entra en el hidrociclón tangencialmente bajo presión. El flujo rotacional resultante crea diferentes fuerzas sobre las partículas. Las partículas más gruesas y densas tienden a moverse hacia la pared exterior y descargan por el flujo inferior, mientras que las partículas más finas son arrastradas hacia el centro y salen por el rebose.
Un proceso de separación simplificado es:
Alimentación de pulpa → Rotación de alta velocidad → Separación de partículas → Rebose + Flujo inferior
Los hidrociclones no tienen partes móviles mecánicas, lo que permite su operación continua y los hace adecuados para circuitos de clasificación de alto rendimiento.

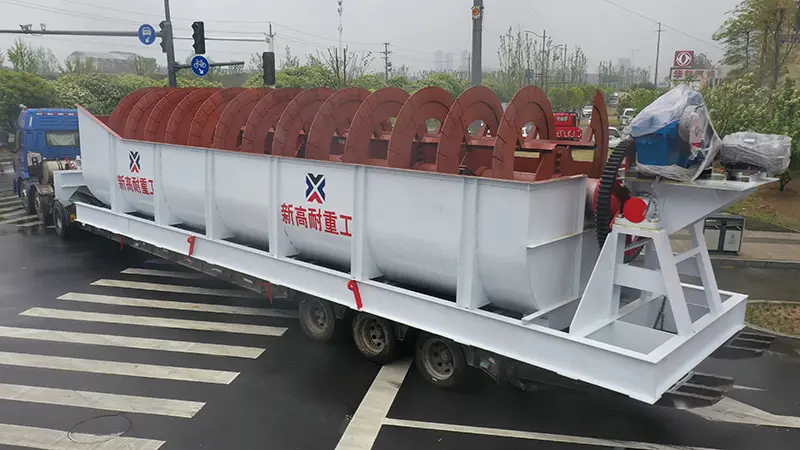

¿Qué es un clasificador en espiral?
Un clasificador en espiral es una máquina de clasificación mecánica que separa partículas basándose principalmente en diferencias en la velocidad de sedimentación.
La pulpa entra en un tanque de sedimentación donde las partículas tienen tiempo para sedimentar según su tamaño y densidad. Las partículas finas permanecen suspendidas y fluyen con el agua hacia el rebose, mientras que las partículas más gruesas se sedimentan en el fondo.
Una espiral giratoria mueve entonces el material grueso sedimentado hacia arriba para su descarga.
Los clasificadores en espiral se utilizan comúnmente en circuitos de molienda y también pueden ayudar en el lavado, deslamado y separación de partículas minerales gruesas y finas.
Hidrociclón vs clasificador en espiral: principio de funcionamiento
La mayor diferencia es cómo las dos máquinas crean la separación de partículas.
Hidrociclón
Un hidrociclón se basa en fuerzas centrífugas producidas por la pulpa a presión en remolino. La alta velocidad de rotación permite clasificar partículas relativamente finas en un recipiente compacto.
Clasificador en espiral
Un clasificador en espiral se basa principalmente en la gravedad y la sedimentación. La pulpa permanece en un tanque el tiempo suficiente para que las partículas se sedimenten a diferentes velocidades, después de lo cual la espiral transporta la fracción gruesa.
Por lo tanto, los hidrociclones generalmente proporcionan un proceso de clasificación más compacto y de alta intensidad, mientras que los clasificadores en espiral proporcionan un proceso de sedimentación mecánica más lento.
Diferencias clave entre hidrociclón y clasificador en espiral
| Factor | Hidrociclón | Clasificador en espiral |
|---|---|---|
| Principio de separación | Fuerza centrífuga | Sedimentación por gravedad |
| Partes móviles | No | Espiral giratoria |
| Huella de instalación | Compacta | Relativamente grande |
| Presión de alimentación | Requiere alimentación presurizada | Generalmente opera sin alta presión de alimentación |
| Respuesta de clasificación | Rápida | Relativamente lenta |
| Clasificación fina | Generalmente efectiva | Más limitada |
| Capacidad por unidad de volumen | Alta | Menor |
| Mantenimiento | Mecánicamente simple | La espiral y el accionamiento requieren mantenimiento |
| Función típica | Molienda y clasificación fina | Molienda y clasificación gruesa |
El rendimiento real de cualquiera de las máquinas depende de las propiedades de la alimentación y las condiciones operativas.
Hidrociclón vs clasificador en espiral en circuitos de molienda
La clasificación es crítica en la molienda en circuito cerrado.
El clasificador separa las partículas suficientemente finas de las partículas gruesas que requieren molienda adicional.
Circuito cerrado con hidrociclón
Un circuito típico puede ser:
Molino de bolas → Hidrociclón → Producto fino
con el flujo inferior grueso devuelto al molino.
Los hidrociclones son particularmente comunes en circuitos de molienda modernos porque pueden procesar grandes volúmenes de pulpa en un área de instalación relativamente pequeña.
Circuito cerrado con clasificador en espiral
Un circuito tradicional puede utilizar:
Molino de bolas → Clasificador en espiral → Producto fino
El material grueso se sedimenta y es devuelto al molino por la espiral.
Los clasificadores en espiral pueden ser útiles cuando se requiere un sistema de clasificación relativamente simple y las condiciones de proceso disponibles son compatibles con sus características de sedimentación.
Finura de clasificación
El tamaño de separación requerido es un factor importante al comparar las dos máquinas.
Los hidrociclones son generalmente más adecuados para la clasificación fina porque las fuerzas centrífugas les permiten separar partículas relativamente finas.
Los clasificadores en espiral se asocian más comúnmente con tareas de clasificación gruesa. Su rendimiento depende en gran medida del comportamiento de sedimentación de la alimentación y del diseño del tanque de sedimentación.
Si el circuito de molienda requiere un corte de clasificación fino y estrechamente controlado, un hidrociclón se considera a menudo en primer lugar.
Capacidad y espacio de instalación
Los hidrociclones son compactos en comparación con muchos clasificadores mecánicos.
También se pueden instalar múltiples hidrociclones en paralelo cuando se requiere capacidad adicional. Esto los hace atractivos para grandes plantas de procesamiento de minerales donde el espacio en planta y el rendimiento son consideraciones importantes.
Los clasificadores en espiral requieren un área de sedimentación más grande porque las partículas necesitan suficiente tiempo de residencia para separarse.
Para plantas con espacio limitado o alta capacidad de procesamiento, los hidrociclones pueden proporcionar una ventaja importante en la distribución.
Presión de alimentación y requisitos de agua
Un hidrociclón requiere que la pulpa entre bajo presión. Normalmente se utiliza una bomba para proporcionar la presión de alimentación requerida.
Esto significa que el circuito de clasificación debe considerar:
Selección de la bomba de pulpa
Presión de alimentación
Consumo de energía de la bomba
Condiciones operativas del ciclón
Un clasificador en espiral no depende del mismo tipo de alimentación presurizada. En cambio, se basa en el comportamiento natural de sedimentación de las partículas en el tanque de clasificación.
Sin embargo, esto no significa que un clasificador en espiral siempre consuma menos agua o energía. Los requisitos totales de energía y agua deben evaluarse a nivel de planta.
Consideraciones de mantenimiento y operación
Los hidrociclones no tienen componentes mecánicos móviles, lo que reduce el mantenimiento mecánico. Sin embargo, los revestimientos internos y componentes como el ápex y el vórtex pueden experimentar desgaste, particularmente al procesar materiales abrasivos.
Los clasificadores en espiral contienen componentes mecánicos, incluyendo la espiral y la estructura de soporte. Estos componentes requieren inspección y mantenimiento durante la operación.
La mejor elección debe considerar tanto el mantenimiento rutinario como el reemplazo de piezas de desgaste.
¿Cuándo elegir un hidrociclón?
Un hidrociclón puede ser preferible cuando la planta requiere:
Clasificación de partículas finas
Alta capacidad de procesamiento
Equipo compacto
Operación continua
Múltiples unidades operando en paralelo
Integración estrecha con un circuito de molienda moderno
Los hidrociclones son especialmente comunes en plantas de procesamiento de minerales a gran escala donde la eficiencia de clasificación y el espacio de instalación son importantes.
¿Cuándo elegir un clasificador en espiral?
Un clasificador en espiral puede ser adecuado cuando:
El tamaño de clasificación requerido es relativamente grueso
Se prefiere un circuito tradicional de molienda-clasificación
La planta tiene suficiente espacio de instalación
Las características de alimentación son adecuadas para la sedimentación por gravedad
La clasificación mecánica es apropiada para el diagrama de flujo
Los clasificadores en espiral también pueden ser útiles en plantas existentes donde reemplazar todo el circuito de clasificación sería poco práctico.
Hidrociclón vs clasificador en espiral para diferentes minerales
La elección del equipo debe basarse en las características de procesamiento en lugar de simplemente en el nombre del mineral.
Mineral de oro
Los hidrociclones se utilizan comúnmente después de la molienda para controlar el tamaño de partícula antes de los procesos posteriores de gravedad, flotación o lixiviación.
Los clasificadores en espiral también pueden utilizarse en circuitos de molienda adecuados, particularmente donde la clasificación relativamente gruesa es aceptable.
Mineral de hierro
Los hidrociclones pueden ser útiles para la clasificación fina y aplicaciones relacionadas con el deslamado.
Los clasificadores en espiral pueden considerarse donde las partículas gruesas y finas necesitan separarse mediante sedimentación por gravedad.
Mineral de cobre
Los hidrociclones se utilizan ampliamente en la molienda en circuito cerrado antes de la flotación.
El corte de clasificación debe seleccionarse según el tamaño de liberación requerido para una flotación eficiente.
Mineral de plomo-zinc
Ambos tipos de clasificadores pueden considerarse según el circuito de molienda, las características de alimentación y el tamaño de producto requerido.
Cómo seleccionar el clasificador adecuado
Antes de seleccionar el equipo, evaluar los siguientes factores:
1. Tamaño de separación requerido
Determinar el tamaño de partícula objetivo para el rebose o el producto final.
2. Capacidad de procesamiento
Calcular el caudal de pulpa y el rendimiento de sólidos que el circuito de clasificación debe manejar.
3. Distribución del tamaño de partícula de alimentación
Una distribución de tamaño de alimentación amplia o irregular puede afectar el rendimiento de la clasificación.
4. Densidad de la pulpa
La concentración de sólidos influye en la sedimentación y el comportamiento de separación.
5. Características del mineral
La densidad, forma, dureza y abrasividad pueden afectar el rendimiento y el desgaste del clasificador.
6. Distribución de la planta
Considerar el espacio disponible, la disposición de los equipos, los requisitos de bombeo y el acceso para mantenimiento.
7. Coste operativo
Comparar el consumo de energía, agua, piezas de desgaste, mantenimiento y otros gastos operativos en lugar de centrarse solo en el precio de compra inicial.
¿Pueden utilizarse juntos hidrociclones y clasificadores en espiral?
En algunas plantas, diferentes tecnologías de clasificación pueden combinarse si el diagrama de flujo se beneficia de sus respectivas características.
Por ejemplo, un clasificador en espiral puede manejar una tarea de clasificación relativamente gruesa, mientras que los hidrociclones pueden utilizarse para clasificación más fina aguas abajo.
Sin embargo, usar ambos no es automáticamente mejor. El equipo adicional aumenta la inversión de capital, la complejidad operativa y los requisitos de mantenimiento.
Por lo tanto, el circuito debe basarse en trabajos de prueba y los requisitos específicos de la planta de procesamiento de minerales.
Conclusión
Los hidrociclones y los clasificadores en espiral pueden realizar tareas de clasificación en el procesamiento de minerales, pero utilizan diferentes mecanismos de separación.
Los hidrociclones utilizan fuerzas centrífugas generadas por la pulpa a presión y son generalmente adecuados para clasificación fina de alta capacidad en instalaciones compactas. Los clasificadores en espiral se basan principalmente en la sedimentación por gravedad y el transporte mecánico, lo que los hace adecuados para ciertas clasificaciones gruesas y circuitos de molienda tradicionales.
No hay un ganador universal entre los dos. La elección correcta depende del tamaño de separación requerido, el rendimiento, las características de la pulpa, la distribución de la planta, los requisitos de energía y los requisitos del procesamiento posterior.
Para una nueva planta, deben completarse trabajos de prueba de clasificación y una evaluación completa del flujo de proceso antes de seleccionar el equipo. El clasificador debe elegirse como parte de todo el circuito de molienda y procesamiento de minerales, no como una máquina aislada.
