Un revestimiento de molino de bolas es un componente funcional y de protección esencial en los molinos de bolas industriales, ampliamente utilizado en las industrias mineras, cementeras, metalúrgicas y químicas para la molienda y el procesamiento de materiales a granel, como minerales y agregados. Como revestimiento interior del cilindro del molino de bolas, el revestimiento cumple múltiples funciones críticas: proteger la carcasa del molino contra el desgaste y los impactos, guiar el movimiento de los medios de molienda (bolas) y optimizar la eficiencia de molienda de todo el equipo. Elegir el revestimiento adecuado (incluyendo el tipo, material y diseño correctos) es vital para prolongar la vida útil del molino de bolas, reducir los costes de mantenimiento y garantizar una producción constante.
A diferencia de otros componentes del molino de bolas, el revestimiento está directamente expuesto al entorno de trabajo más severo dentro del cilindro: impacto constante de las bolas de molienda, abrasión de las materias primas y altas temperaturas generadas durante el proceso de molienda. Esto hace que la calidad y durabilidad del revestimiento sean un factor clave en el rendimiento general y la eficiencia operativa del molino de bolas. A continuación se presenta una guía completa sobre el revestimiento de molino de bolas, que cubre sus tipos, materiales, funciones, instalación y mantenimiento.
Funciones principales de un revestimiento de molino de bolas
El revestimiento del molino de bolas no es solo una capa protectora, sino que desempeña un papel activo en la optimización del proceso de molienda. Sus funciones principales están interconectadas, asegurando que el molino opere de manera eficiente y confiable:
1. Protección del cilindro del molino de bolas
La función principal del revestimiento es proteger el cilindro de acero del molino contra el impacto y la abrasión directos. Durante la operación, las bolas de molienda y las materias primas chocan con gran fuerza contra la pared interior del cilindro; sin un revestimiento, el cilindro se desgastaría rápidamente, desarrollaría grietas y requeriría reparaciones o reemplazos costosos. El revestimiento absorbe la energía de impacto y resiste el desgaste abrasivo, prolongando la vida útil de la estructura principal del molino.
2. Guía del movimiento de los medios de molienda
Los revestimientos están diseñados con perfiles específicos para controlar el movimiento de las bolas de molienda dentro del cilindro. El perfil determina si las bolas caen en cascada (suavemente) o en catarata (con fuerza), lo que impacta directamente la eficiencia de molienda. Un revestimiento bien diseñado asegura que las bolas se muevan de manera que maximicen el contacto con las materias primas, rompiéndolas hasta el tamaño deseado de forma rápida y uniforme.
3. Optimización de la eficiencia de molienda
Al controlar la trayectoria de las bolas y reducir la pérdida de energía, el revestimiento mejora la eficiencia general de molienda. La textura y el perfil de la superficie del revestimiento minimizan el deslizamiento de las bolas, asegurando un impacto y una fricción más efectivos entre las bolas y los materiales. Esto reduce el tiempo de molienda, disminuye el consumo de energía y aumenta la capacidad de producción del molino.
4. Prevención de la contaminación del material
En aplicaciones que requieren productos finales de alta pureza (como las industrias farmacéutica, alimentaria o de procesamiento de minerales de alta ley), el revestimiento evita la contaminación de las materias primas. Los revestimientos de alta calidad fabricados con materiales no tóxicos y resistentes al desgaste no desprenden partículas en la cámara de molienda, asegurando la pureza y calidad de los materiales procesados.
Tipos comunes de revestimientos de molino de bolas
Los revestimientos están disponibles en varios tipos, cada uno diseñado para aplicaciones de molienda específicas, tamaños de molino y características de material. La elección del tipo de revestimiento depende de factores como el tipo de materia prima, el tamaño de los medios de molienda y la producción deseada. Los tipos más comunes incluyen:
1. Revestimientos de molino de bolas de rejilla
Los revestimientos de rejilla se caracterizan por su estructura similar a una rejilla, diseñada para mejorar el movimiento en cascada de las bolas de molienda. Se utilizan típicamente en aplicaciones de molienda primaria, donde materiales grandes y duros deben reducirse a partículas más pequeñas. El diseño de rejilla ayuda a evitar la aglomeración de las bolas y asegura una molienda uniforme de los materiales. Se utilizan comúnmente en minería y procesamiento de minerales como oro, cobre y hierro.

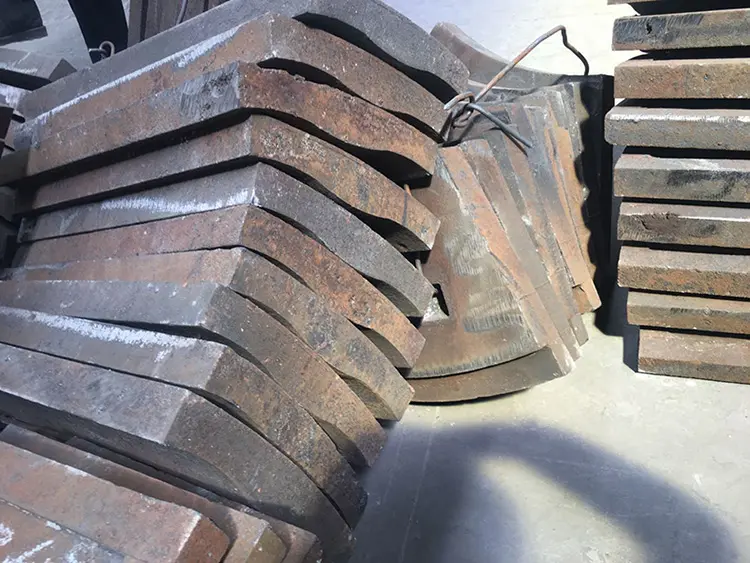

2. Revestimientos de molino de bolas ondulados
Los revestimientos ondulados presentan un perfil con ondas que crea un movimiento de catarata más intenso de las bolas de molienda. Este tipo es ideal para aplicaciones de molienda secundaria, donde los materiales ya han sido triturados a un tamaño más pequeño y requieren una molienda más fina. El perfil ondulado aumenta la fuerza de impacto de las bolas, mejorando la eficiencia de la molienda fina y reduciendo el tamaño de partícula del producto final. Se utilizan ampliamente en plantas de cemento e instalaciones de procesamiento de agregados.
3. Revestimientos de molino de bolas segmentados
Los revestimientos segmentados están compuestos por segmentos individuales que se atornillan a la pared interior del cilindro. Este diseño modular facilita la instalación y el reemplazo, ya que solo es necesario cambiar los segmentos desgastados en lugar de todo el revestimiento. Están disponibles en varios perfiles (rejilla, ondulado o plano) y se pueden personalizar para adaptarse a diferentes tamaños y aplicaciones de molino. Son el tipo de revestimiento más utilizado en entornos industriales.

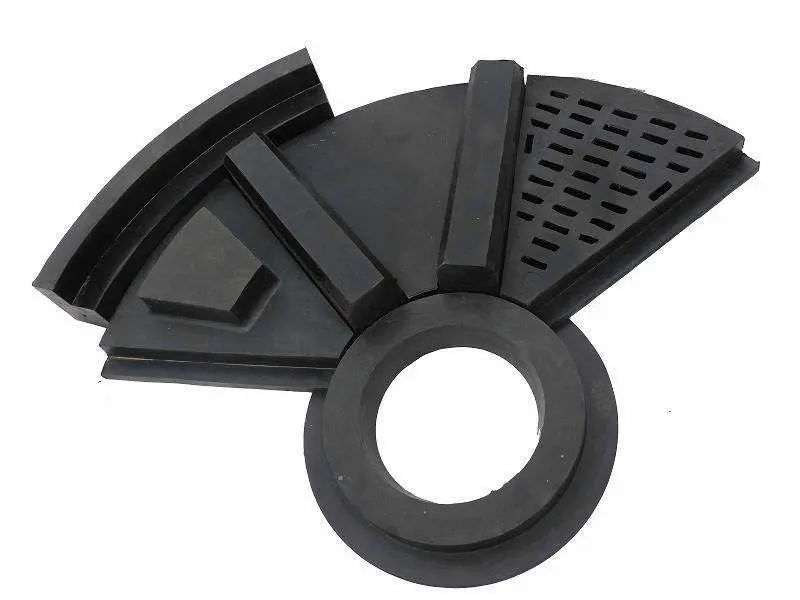

4. Revestimientos de molino de bolas de caucho
Los revestimientos de caucho están fabricados con caucho natural o sintético de alta calidad, ofreciendo excelente resistencia al desgaste, absorción de impactos y resistencia a la corrosión. A diferencia de los revestimientos de acero, son ligeros, reducen el ruido durante la operación y minimizan el desgaste de las bolas de molienda. Son ideales para moler materiales abrasivos pero no extremadamente duros, como piedra caliza, carbón y fertilizantes. También se utilizan en aplicaciones donde debe evitarse la contaminación del material.

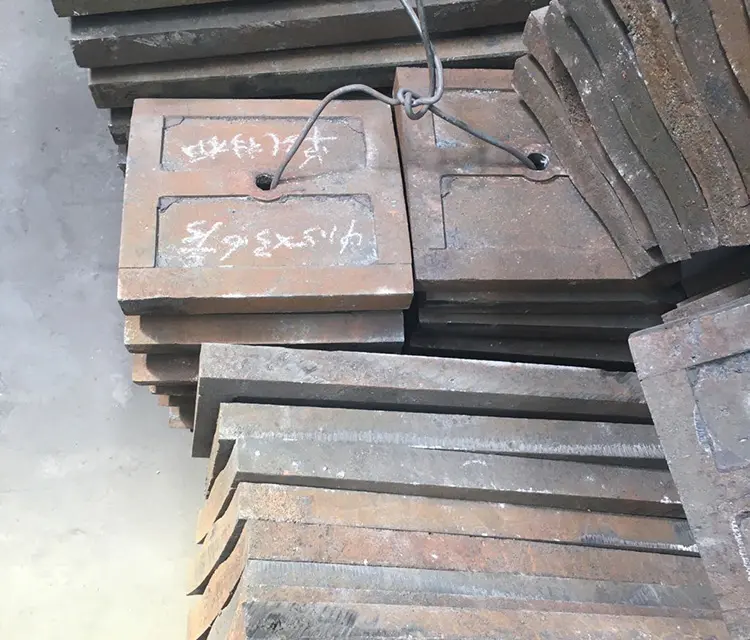

5. Revestimientos de molino de bolas de acero
Los revestimientos de acero están fabricados con aleaciones de acero de alta resistencia (como acero al manganeso, acero al cromo o acero aleado) y están diseñados para aplicaciones de molienda de servicio pesado. Ofrecen una resistencia superior al impacto y a la durabilidad, lo que los hace adecuados para moler materiales duros y abrasivos como granito, basalto y mineral de hierro. Están disponibles en varios espesores y perfiles, y su vida útil es más larga que la de los revestimientos de caucho en entornos severos. Sin embargo, son más pesados y generan más ruido durante la operación.
Materiales clave para revestimientos de molino de bolas
El material del revestimiento impacta directamente su durabilidad, resistencia al desgaste y rendimiento. La elección del material depende del tipo de materia prima, los medios de molienda utilizados y las condiciones operativas del molino. Los materiales más comunes incluyen:
1. Acero al manganeso (acero Hadfield)
El acero al manganeso es el material más utilizado para revestimientos, gracias a su excelente resistencia al impacto y sus propiedades de endurecimiento por trabajo. Cuando se expone a impactos y abrasión, la superficie del acero al manganeso se endurece, mientras que el núcleo interior permanece resistente y dúctil. Esto lo hace ideal para moler materiales duros y abrasivos en aplicaciones de servicio pesado, comúnmente utilizado en las industrias mineras, metalúrgicas y cementeras.
2. Caucho
El caucho (natural o sintético) es un material popular para revestimientos en aplicaciones que requieren bajo ruido, bajo desgaste de las bolas de molienda y resistencia a la corrosión. Los revestimientos de caucho son ligeros, fáciles de instalar y ofrecen buena resistencia a la abrasión para materiales no extremadamente duros. También son no tóxicos, lo que los hace adecuados para el procesamiento de alimentos y productos farmacéuticos. Sin embargo, tienen una vida útil más corta que la de los revestimientos de acero en entornos de alto impacto.
3. Acero aleado
Los revestimientos de acero aleado se fabrican añadiendo elementos de aleación (como cromo, níquel o molibdeno) al acero, mejorando su resistencia al desgaste, resistencia y resistencia a la corrosión. Se utilizan en aplicaciones donde el molino opera bajo alta presión, alta temperatura o condiciones corrosivas. Tienen una vida útil más larga que los revestimientos de acero al manganeso, pero son más caros.
4. Poliuretano
Los revestimientos de poliuretano son ligeros, flexibles y ofrecen excelente resistencia a la abrasión y resistencia química. Son ideales para moler materiales propensos a adherirse al revestimiento, ya que el poliuretano tiene una superficie antiadherente. También reducen el ruido y el desgaste de las bolas de molienda, pero no son adecuados para aplicaciones de alto impacto, ya que son menos resistentes al impacto que el acero o el caucho.

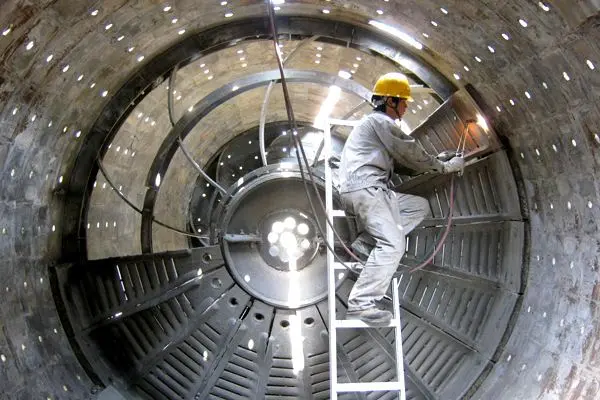

Consejos de instalación y reemplazo de revestimientos de molino de bolas
La instalación adecuada y el reemplazo oportuno de los revestimientos son fundamentales para garantizar el rendimiento y la seguridad del molino. Una instalación incorrecta puede provocar daños en el revestimiento, reducción de la eficiencia de molienda e incluso fallos en el equipo. Siga estos consejos para la instalación y reemplazo:
1. Preparación preinstalación
Antes de instalar un nuevo revestimiento, limpie a fondo la pared interior del cilindro para eliminar residuos, óxido o fragmentos del revestimiento antiguo. Inspeccione el cilindro en busca de grietas, deformaciones o daños y repare cualquier problema antes de instalar el nuevo revestimiento. Verifique los pernos, tuercas y juntas utilizados para fijar el revestimiento, asegurándose de que estén en buen estado y sean compatibles con el tipo de revestimiento.
2. Alineación correcta del revestimiento
Al instalar revestimientos segmentados, asegúrese de que cada segmento esté alineado correctamente con los adyacentes, sin espacios ni superposiciones. Los revestimientos desalineados pueden causar desgaste desigual, mayor vibración y reducción de la eficiencia de molienda. Utilice un nivel y herramientas de medición para garantizar una instalación uniforme y segura.
3. Apriete adecuado de los pernos
Apriete los pernos que fijan el revestimiento al par recomendado, siguiendo las pautas del fabricante. Un apriete excesivo puede dañar el revestimiento o los pernos, mientras que un apriete insuficiente puede hacer que el revestimiento se desplace durante la operación, causando desgaste y daños. Vuelva a verificar el apriete de los pernos después de las primeras horas de operación, ya que la vibración puede aflojarlos.
4. Reemplazo oportuno
Monitoree regularmente el estado del revestimiento para detectar signos de desgaste, daños o adelgazamiento. Los signos comunes de que un revestimiento necesita reemplazo incluyen desgaste excesivo en la superficie, grietas, agujeros o reducción de la eficiencia de molienda. Reemplace el revestimiento antes de que se desgaste demasiado, ya que un revestimiento dañado puede causar daños al cilindro y a otros componentes, lo que resulta en costosos tiempos de inactividad.
Buenas prácticas de mantenimiento para revestimientos de molino de bolas
El mantenimiento adecuado de los revestimientos puede prolongar su vida útil, reducir los costes de reemplazo y asegurar que el molino opere con la máxima eficiencia. Siga estas buenas prácticas de mantenimiento:
1. Inspección regular
Realice inspecciones visuales diarias del revestimiento para verificar signos de desgaste, daños o pernos flojos. Realice una inspección detallada semanal para medir el espesor del revestimiento y detectar daños ocultos. Mantenga un registro de las inspecciones para rastrear la tasa de desgaste y planificar el reemplazo.
2. Mantenga el revestimiento limpio
Limpie regularmente el revestimiento para eliminar cualquier acumulación de material que pueda causar desgaste desigual y reducir la eficiencia de molienda. Utilice un cepillo, compresor de aire o agua a baja presión para limpiar la superficie del revestimiento; evite el uso de agua a alta presión, que puede dañar el revestimiento o el cilindro.
3. Optimice la operación del molino de bolas
Opere el molino dentro de los parámetros recomendados (velocidad, carga y velocidad de alimentación) para reducir el desgaste innecesario del revestimiento. Evite sobrecargar el molino, ya que esto aumenta la fuerza de impacto sobre el revestimiento y acelera el desgaste. Asegúrese de que las materias primas estén correctamente trituradas antes de alimentarlas al molino, reduciendo el impacto sobre el revestimiento.
4. Elija revestimientos de alta calidad
Invierta en revestimientos de alta calidad de fabricantes reconocidos. Los revestimientos de alta calidad están fabricados con materiales duraderos, diseñados para soportar condiciones de trabajo severas y ofrecen mejor rendimiento y mayor vida útil que los revestimientos de baja calidad. Aunque pueden tener un coste inicial más alto, reducen los costes de mantenimiento y reemplazo a largo plazo.
Conclusión
Un revestimiento de molino de bolas es un componente crítico que impacta el rendimiento, la durabilidad y la eficiencia de los molinos de bolas industriales. Su papel en la protección del cilindro, la guía de los medios de molienda y la optimización del proceso de molienda no puede subestimarse. Al comprender los diferentes tipos, materiales, funciones y requisitos de mantenimiento de los revestimientos, puede elegir el revestimiento adecuado para su aplicación, prolongar su vida útil y asegurar que su molino de bolas opere de manera confiable y eficiente.
Ya sea que se encuentre en la industria minera, cementera o química, invertir en un revestimiento de alta calidad y seguir prácticas adecuadas de instalación y mantenimiento es esencial para reducir los costes operativos, minimizar el tiempo de inactividad y maximizar la producción. El revestimiento del molino de bolas puede ser un componente pequeño, pero es un factor clave en el éxito de sus operaciones de molienda.
