El molino de bolas es una máquina muy usada en la minería y la industria del cemento. Sirve para moler minerales y otros materiales hasta convertirlos en polvo fino. Para entender bien cómo funciona, primero hay que conocer las partes de un molino de bolas. Cada componente tiene un trabajo específico. Si una parte falla, todo el proceso de molienda se puede ver afectado.
En este artículo vamos a explicar las partes de un molino de bolas de una forma simple y clara. Así podrá entender mejor cómo funciona esta máquina tan importante.
¿Qué es un molino de bolas?

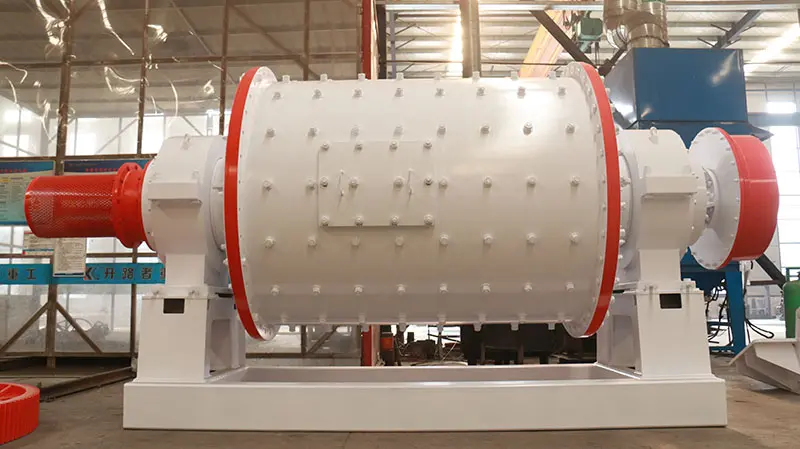

Un molino de bolas es un equipo que muele materiales usando bolas de acero que giran dentro de un cilindro. El cilindro da vueltas y las bolas chocan contra el material, rompiéndolo en pedazos cada vez más pequeños. El resultado es un polvo muy fino que se usa después en otros procesos, como la flotación de minerales o la fabricación de cemento.

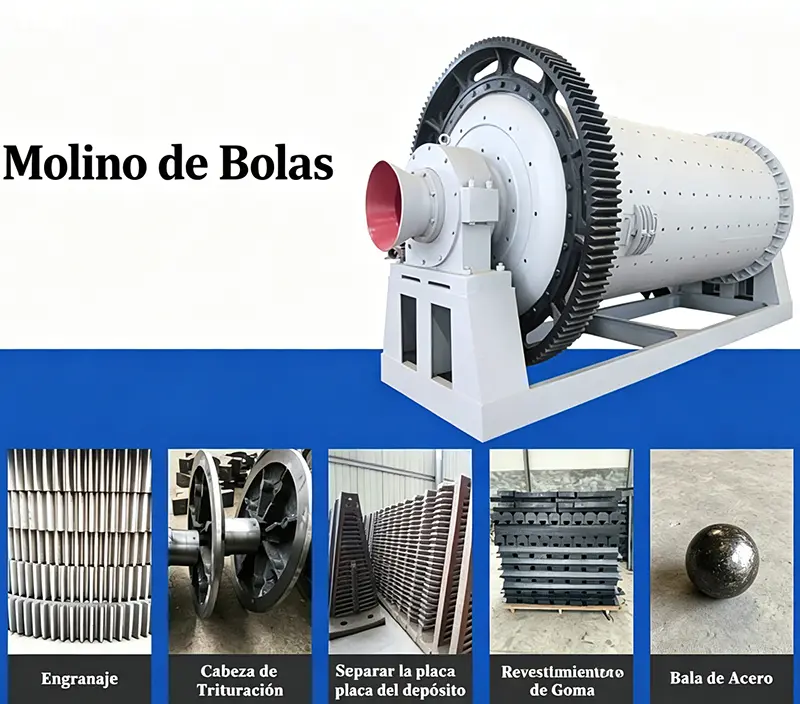

Las partes principales de un molino de bolas
A continuación, vamos a ver las partes de un molino de bolas más importantes. Las nombramos de la entrada del material hacia la salida.
1. Alimentación (chute de alimentación)
La alimentación es la parte por donde entra el material que se va a moler. Generalmente es una tolva o un conducto inclinado. El material entra junto con agua en algunos casos (molienda húmeda) o seco (molienda seca). La alimentación debe ser constante para que el molino trabaje bien.
2. Carcasa o casco
La carcasa es el cuerpo principal del molino. Es un cilindro grande, generalmente de acero. Puede tener una o dos cámaras. Por dentro, la carcasa está cubierta con blindajes. La carcasa gira sobre dos o más apoyos llamados muñones. La longitud del cilindro suele ser igual o un poco mayor que su diámetro.
3. Blindajes o revestimientos (liners)
Los blindajes son placas de acero o de goma que se colocan en la parte interior de la carcasa. Su trabajo es proteger el casco del desgaste que causan las bolas y el material. También ayudan a levantar las bolas hasta cierta altura para que caigan y golpeen el material. Los blindajes pueden ser de diferentes formas: ondulados, escalonados o lisos. Con el tiempo, los blindajes se desgastan y hay que cambiarlos.
4. Carga de bolas (medios de molienda)
Las bolas de acero son el elemento que realmente muele el material. Pueden ser de acero forjado o de acero fundido. También hay bolas de acero al cromo para mayor dureza. El tamaño de las bolas varía según lo que se quiera moler. Las bolas más grandes se usan para rompartir partículas gruesas. Las bolas más pequeñas se usan para la molienda fina. Dentro del molino, las bolas ocupan aproximadamente del 30% al 50% del volumen del cilindro.
5. Muñones (trunnions)
Los muñones son los ejes huecos que sostienen el molino. Hay dos: el muñón de entrada y el muñón de salida. El molino gira sobre estos muñones. El muñón de entrada permite que el material entre al molino. El muñón de salida permite que el material ya molido salga. Estos muñones están montados sobre chumaceras o rodamientos que permiten el giro.
6. Sistema de transmisión
El sistema de transmisión es lo que hace girar el molino. Tiene varias partes:
Motor eléctrico: Proporciona la fuerza para girar el molino.
Reductor o piñón: Reduce la velocidad del motor y aumenta la fuerza.
Catalina o corona: Es un engranaje grande que rodea el cilindro. El piñón mueve la catalina y así gira el molino.
En algunos molinos pequeños, el motor puede ir conectado directamente al muñón, sin engranajes.
7. Descarga
La descarga es la parte por donde sale el material ya molido. Puede ser de dos tipos:
Descarga por rebalse: El material sale por el muñón de salida cuando el nivel dentro del molino es lo suficientemente alto. Es el sistema más común.
Descarga por rejilla: El material pasa a través de una rejilla que retiene las bolas pero deja salir el material molido. Este sistema permite una molienda más fina.
8. Sistema de lubricación
Las partes de un molino de bolas que giran, como los muñones y los engranajes, necesitan lubricación. El sistema de lubricación envía aceite o grasa a estos puntos para reducir la fricción y el desgaste. Sin una buena lubricación, las partes se calientan y pueden romperse.
9. Sistema de enfriamiento (opcional)
En molinos grandes o en climas muy calientes, se usa un sistema de enfriamiento. Puede ser agua que circula por una camisa alrededor de los muñones o aceite que se enfría en un intercambiador de calor. Esto evita que las partes se sobrecalienten.
¿Cómo funcionan todas estas partes juntas?
Ahora que conocemos las partes de un molino de bolas, veamos cómo trabajan juntas.
Primero, el material entra por el muñón de alimentación. Cae dentro de la carcasa, donde ya hay bolas de acero. El motor hace girar el molino a través del piñón y la catalina. Mientras el cilindro gira, los blindajes levantan las bolas. Cuando las bolas llegan a cierta altura, caen y golpean el material. Este golpe rompe las partículas. El proceso se repite muchas veces hasta que el material es muy fino.
Cuando el material ya está fino, sale por el muñón de descarga. Si es molienda húmeda, el agua arrastra el material molido hacia fuera. Si es molienda seca, el material sale por gravedad o con ayuda de aire.
Tipos de molinos de bolas según sus partes
Aunque las partes de un molino de bolas son similares, hay algunas diferencias según el tipo de molino:
Molino de bolas de laboratorio: Es pequeño. Sus partes son más simples. Puede no tener catalina y usar un motor directo.

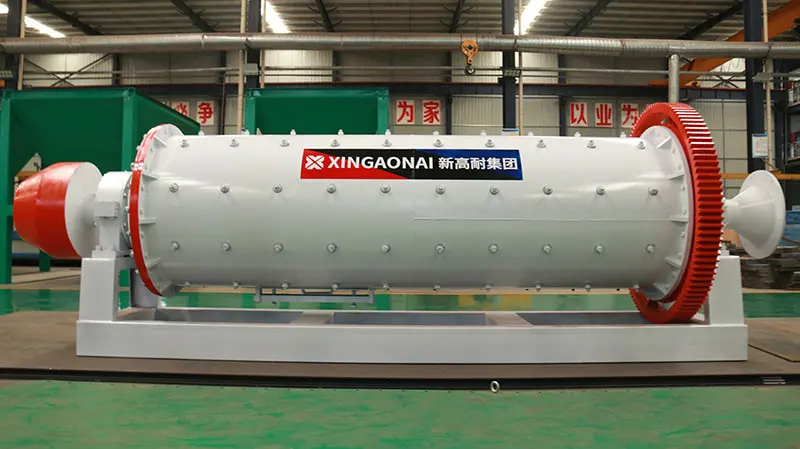

Molino de bolas de cemento: Suele tener dos cámaras. La primera cámara tiene bolas grandes para molienda gruesa. La segunda tiene bolas más pequeñas para molienda fina.
Molino de bolas de rebalse: La descarga es por rebalse. Es el más común en minería.
Molino de bolas de rejilla: Tiene una rejilla en la descarga. Da una molienda más controlada.
Mantenimiento de las partes de un molino de bolas
Para que el molino dure muchos años, hay que darle mantenimiento a sus partes. Algunos consejos básicos:
Revisar los blindajes cada cierto tiempo. Si están muy gastados, hay que cambiarlos.
Controlar el nivel de las bolas. Cuando se gastan, hay que agregar bolas nuevas.
Lubricar los muñones y los engranajes según lo que diga el fabricante.
Revisar que no haya fugas de aceite o de material.
Medir la temperatura de los muñones. Si sube mucho, puede haber un problema.
Un buen mantenimiento evita paradas inesperadas y alarga la vida del equipo.
Importancia de conocer las partes de un molino de bolas
Las partes de un molino de bolas trabajan en equipo para moler minerales y otros materiales. Desde la alimentación hasta la descarga, cada componente tiene una función importante. Conocer estas partes ayuda a operar mejor el molino y a hacer un mantenimiento más efectivo. Ya sea para minería, cemento o procesamiento de minerales, el molino de bolas sigue siendo una máquina clave en la industria.
