XINGAONAI Group · Proyecto realizado

Modernización de una planta de trituración de caliza de 400 t/h en China

  • UBICACIÓNChina
  • MATERIALCaliza
  • Capacidad de diseño400 t/h
  • TAMAÑO DE ALIMENTACIÓN≤1.000 mm
  • PRODUCTO FINAL0–5 mm, 5–10 mm, 10–20 mm, 20–31,5 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Este proyecto de áridos de caliza en China se centra en sustituir equipos envejecidos de alimentación y trituración en una explotación minera existente. El caudal de alimentación de diseño declarado es de 400 toneladas por hora, con un tamaño máximo de alimentación de 1.000 mm. Las granulometrías indicadas son 0–5 mm, 5–10 mm, 10–20 mm y 20–31,5 mm.

La descripción del proyecto identifica un alimentador vibratorio ZGCX1550 y una trituradora de martillos pesada XGN-Z1615 suministrados por Xingaonai Heavy Industry. La relación de equipos registra un alimentador, una trituradora de martillos pesada y una criba vibratoria serie YKQ. La modernización descrita sustituye la disposición anterior de dos etapas de trituración por una sola etapa de trituración con martillos para esta aplicación de caliza.

La galería muestra la instalación de la trituradora dentro de una estructura de procesamiento, recorridos de transportadores y acopios interiores de áridos. El proceso conecta alimentación y trituración con clasificación y manejo de productos. La cifra de 400 t/h es la referencia de alimentación de diseño; la producción medida y el rendimiento por granulometría dependen de las propiedades de alimentación, los ajustes de equipos, el cribado y las condiciones operativas.

Procesamiento de materiales

Proceso de producción

La modernización se centra en la alimentación vibratoria ZGCX1550 y la trituración con martillos pesados XGN-Z1615. La caliza triturada se transporta a la criba serie YKQ indicada para su clasificación antes de descargarse en acopios separados de áridos.

  1. Recepción de caliza

    La caliza entra en la sección de recepción; el tamaño máximo de alimentación registrado es de 1.000 mm.

  2. Alimentación controlada

    El alimentador vibratorio ZGCX1550 regula la entrega a la sección de trituración de sustitución.

  3. Trituración con martillos en una etapa

    La trituradora de martillos pesada XGN-Z1615 realiza la única etapa de trituración descrita para la modernización.

  4. Transporte por cintas

    Los transportadores trasladan el material triturado a la sección de clasificación.

  5. Cribado de áridos

    La criba vibratoria serie YKQ indicada separa el material según la granulometría seleccionada.

  6. Acopios separados de productos

    Las granulometrías registradas son 0–5 mm, 5–10 mm, 10–20 mm y 20–31,5 mm; la galería muestra el manejo de acopios en el interior.

Proceso completoRecepción de caliza → Alimentación controlada → Trituración con martillos en una etapa → Transporte por cintas → Cribado de áridos → Acopios separados de productos

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Modernización de una planta de trituración de caliza de 400 t/h en China
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio ZGCX15501 unidad
Trituración en una etapaTrituradora de martillos pesada XGN-Z16151 unidad
CribadoCriba vibratoria serie YKQ1 unidad

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Definición de los límites de la sustitución de equipos

El requisito original era sustituir equipos envejecidos de alimentación y trituración principal dentro de una explotación minera existente. Por ello, la conexión con el resto de la planta es una parte central de la modernización. Identifique los elementos que se sustituyen, los equipos que se conservan y sus conexiones antes de comparar propuestas. Mantenga las responsabilidades de instalación y las modificaciones civiles o eléctricas necesarias dentro de un alcance claramente definido.

Compatibilidad de la nueva trituración con los equipos posteriores

El cambio descrito concentra la disposición anterior de trituración en una sola etapa con martillos. Revise la granulometría de descarga resultante frente a la carga que deben manejar la criba y los transportadores posteriores. El beneficio de una disposición de trituración más sencilla depende de la combinación de productos requerida y del material procesado. Las muestras de producto y los registros operativos permiten evaluar esa correspondencia después de la instalación.

Coordinación de la instalación con la estructura existente

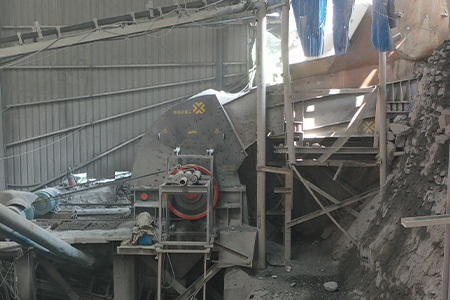

La galería muestra la trituradora y la tolva de alimentación dentro de una estructura de procesamiento con cerramiento metálico. Para una sustitución similar, compruebe los espacios libres de los equipos, los apoyos y las rutas de retirada conforme a la distribución real. Coordine la alimentación y la alineación de descarga con el sistema de manejo conservado. El plan de sustitución también debe facilitar el acceso a las piezas de desgaste y los puntos de transferencia para inspección y mantenimiento.

Separación de productos en almacenamiento cubierto

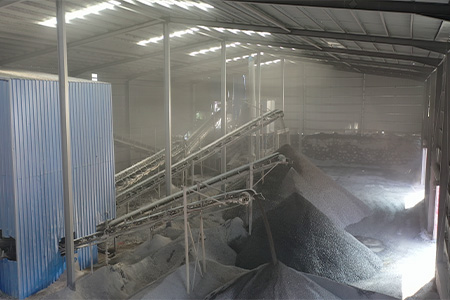

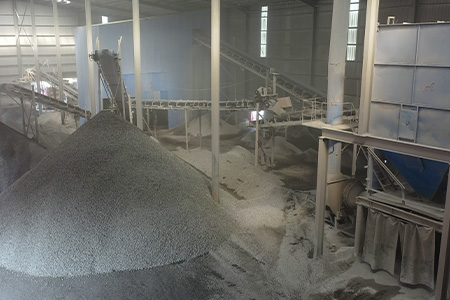

Las fotografías muestran transportadores que sirven a varias pilas de áridos bajo techo. Mantenga identificable cada ruta de producto desde la clasificación hasta el almacenamiento y la carga. Los límites de los acopios, las posiciones de descarga y los movimientos de las cargadoras deben apoyar el plan granulométrico seleccionado. Si la aceptación se realiza en la entrega, compare muestras posteriores al manejo con muestras de descarga de la criba para identificar mezclas o segregación.

Documentación del resultado de la modernización

Evalúe la modernización con registros coherentes de las condiciones de alimentación, el tiempo efectivo de operación y la producción por producto. Registre ajustes, estado de desgaste e interrupciones junto con las mediciones de producción. Las comparaciones antes y después requieren materiales y requisitos de producto equivalentes y el mismo límite de medición. Esto permite revisar el funcionamiento y las necesidades de mantenimiento sin basarse en un porcentaje de ahorro sin respaldo.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué información del emplazamiento se necesita antes de sustituir una trituradora existente?
Proporcione la distribución existente, cimentaciones, cotas, interfaces de alimentación y descarga, accesos de izado disponibles y datos eléctricos. Incluya datos representativos de alimentación y la granulometría requerida. Estos detalles definen las interfaces de sustitución y ayudan a identificar modificaciones adicionales a la máquina.
¿Cómo deben evaluarse los ahorros de inversión de una modernización?
Compare alternativas con el mismo alcance, base de capacidad y requisitos de producto. Incluya equipos, modificaciones civiles, trabajos eléctricos, instalación, interrupción de producción y puesta en marcha. Un porcentaje de ahorro necesita una referencia documentada y costes comparables; el número de equipos por sí solo no establece el resultado.
¿Pueden reutilizarse automáticamente las cimentaciones y los transportadores existentes?
La reutilización requiere una evaluación de ingeniería de su estado y compatibilidad con los equipos de sustitución. Revise cargas, dimensiones, cotas, geometría de transferencias y capacidad de manejo requerida. No debe asumirse la idoneidad de una instalación existente únicamente porque la nueva máquina tenga una función similar.
¿Cómo debe planificarse la parada para el cambio de equipos?
Acuerde la secuencia de trabajo, los accesos, las responsabilidades de retirada e instalación, las comprobaciones de interfaces y los criterios de puesta en marcha antes de la parada. Coordine el plan de producción y las reservas de material con la interrupción prevista. La duración depende del alcance real del emplazamiento y no debe deducirse del modelo de trituradora.
¿Un edificio de procesamiento cubierto demuestra cumplimiento ambiental?
No. Una cubierta o un cerramiento no cuantifica las emisiones de polvo ni el ruido. Evalúe las fuentes pertinentes, los sistemas de control y los requisitos de aceptación aplicables bajo condiciones operativas definidas. Toda declaración de cumplimiento o certificación debe estar respaldada por los registros correspondientes.
¿Qué debe incluir un ensayo de aceptación después de la modernización?
Acuerde condiciones representativas de alimentación, límites de medición, duración del ensayo, muestreo y criterios de aceptación. Registre el tonelaje entrante y la producción por granulometría durante períodos coincidentes, junto con ajustes operativos e interrupciones. Distinga el caudal de alimentación de diseño de la producción comercializable medida al informar de los resultados.
