XINGAONAI Group · Proyecto realizado

Planta de trituración de caliza de 300 t/h en Tonghua, Jilin

  • UBICACIÓNTonghua, Jilin, China
  • MATERIALCaliza
  • Capacidad de diseño300 t/h
  • TAMAÑO DE ALIMENTACIÓN≤600 mm
  • PRODUCTO FINAL0–5 mm, 5–10 mm, 10–20 mm, 20–30 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Este proyecto de áridos de caliza está ubicado en Tonghua, provincia de Jilin, China. Los datos del proyecto especifican un caudal de alimentación de diseño de 300 toneladas por hora y un tamaño máximo de alimentación de 600 mm. Las granulometrías indicadas son 0–5 mm, 5–10 mm, 10–20 mm y 20–30 mm.

La descripción original identifica un alimentador vibratorio ZGCX1238, una trituradora de martillos pesada XGN-Z1512 y cribas vibratorias YKQ3070. La relación de equipos registra un alimentador, una trituradora y cuatro cribas. El proceso utiliza una sola etapa de trituración seguida de clasificación, con retorno del sobretamaño para una trituración adicional.

El material que cumple la granulometría seleccionada se descarga en la zona de productos terminados. La galería muestra la instalación de alimentación y trituración, equipos de cribado elevados, tolvas de descarga y cintas transportadoras. La cifra de 300 t/h se refiere al caudal de alimentación de diseño; la producción de cada producto depende de la granulometría de alimentación, la carga circulante, los ajustes de las cribas y las condiciones operativas.

Procesamiento de materiales

Proceso de producción

La caliza se alimenta a la trituradora de martillos pesada XGN-Z1512 y se transporta a las cribas vibratorias YKQ3070. El cribado separa las granulometrías de áridos seleccionadas; el sobretamaño retorna para otra trituración y los productos conformes se descargan en zonas de almacenamiento separadas.

  1. Recepción de caliza

    La caliza entra en la sección de recepción; el tamaño máximo de alimentación registrado es de 600 mm.

  2. Alimentación controlada

    El alimentador vibratorio ZGCX1238 regula la entrega de material a la trituradora.

  3. Trituración con martillos pesados

    La trituradora de martillos pesada XGN-Z1512 realiza la reducción de tamaño en la única etapa de trituración indicada.

  4. Transporte por cintas

    Las cintas transportadoras trasladan la caliza triturada a la sección de cribado.

  5. Cribado y retorno del sobretamaño

    Las cribas vibratorias YKQ3070 clasifican el material; el sobretamaño retorna para otra trituración.

  6. Acopios separados de áridos

    Los productos conformes se descargan según las granulometrías indicadas: 0–5 mm, 5–10 mm, 10–20 mm y 20–30 mm.

Proceso completoRecepción de caliza → Alimentación controlada → Trituración con martillos pesados → Transporte por cintas → Cribado con retorno del sobretamaño → Acopios separados de áridos

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración de caliza de 300 t/h en Tonghua, Jilin
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio ZGCX12381 unidad
TrituraciónTrituradora de martillos pesada XGN-Z15121 unidad
CribadoCriba vibratoria YKQ30704 unidades

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Relación entre la descarga de la trituradora y la clasificación

El proceso de Tonghua conecta la trituración con martillos directamente con la sección de cribado. La distribución del material que sale de la trituradora influye en la carga que reciben las cribas y en la cantidad que retorna para otra pasada. Al revisar el funcionamiento, compare muestras de descarga con muestras de alimentación a las cribas y de los productos tomadas durante el mismo período operativo. Esto ayuda a distinguir un cambio en la reducción de tamaño de un cambio en la separación.

Organización de las tareas de cribado y las rutas de descarga

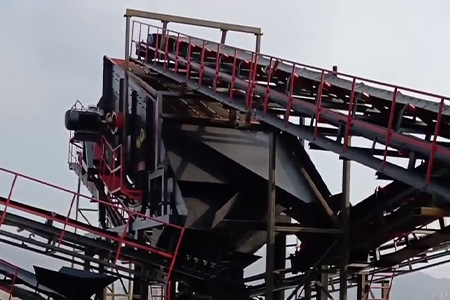

La galería muestra equipos de cribado elevados con tolvas de descarga y transportadores conectados. El diagrama de proceso debe asignar una corriente de alimentación y una tarea de separación definidas a cada criba y conectar sus descargas con los productos requeridos. El número de equipos por sí solo no determina si las cribas trabajan en paralelo o en serie. Revise conjuntamente la distribución del material y las rutas de descarga al planificar una disposición similar.

Consideración del retorno del sobretamaño

La descripción original devuelve a trituración el material que supera el tamaño requerido del producto. Este material de retorno contribuye a la carga del circuito de trituración y transporte junto con la alimentación nueva. Controle la corriente de retorno por separado al evaluar cambios en la producción. Una reducción de la producción comercializable puede requerir revisar el estado de la trituradora, las aberturas de las cribas y las propiedades de alimentación, en lugar de limitarse a aumentar la alimentación nueva.

Coordinación de los equipos con las estructuras del emplazamiento

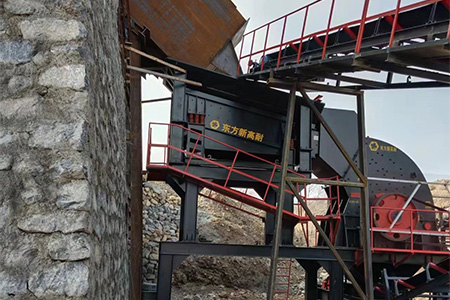

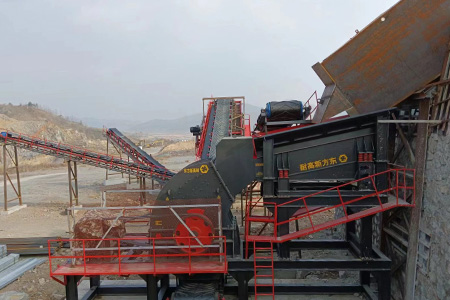

Las fotografías muestran el alimentador y la trituradora junto a un muro de contención, con plataformas metálicas, barandillas y transportadores alrededor de la instalación. Para un emplazamiento comparable, coordine los soportes de los equipos y la alineación de las transferencias con las rutas de inspección y el espacio para retirar componentes. Al preparar la distribución de mantenimiento, considere el acceso a las tolvas de alimentación y los puntos de transferencia de los transportadores junto con las obras civiles circundantes.

Conservación de la granulometría seleccionada después del cribado

El control del producto continúa después de que el material sale de la criba. Mantenga rutas de descarga y almacenamiento separadas para las fracciones requeridas y tome muestras en el punto definido por la especificación del cliente. Comparar la granulometría de descarga de la criba con el material preparado para entrega ayuda a identificar mezclas o segregación durante el manejo. Utilice estos registros junto con las mediciones de alimentación y retorno para evaluar el balance de productos.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿La fracción de 0–5 mm se considera automáticamente arena manufacturada?
No. Un intervalo nominal de tamaño no demuestra por sí solo la idoneidad como arena manufacturada. Ensaye la curva granulométrica completa, la forma de las partículas, las características de los finos y la limpieza conforme a la especificación prevista. Para hormigón o mortero, evalúe material representativo en la mezcla propuesta.
¿El código del modelo de una criba indica cuántas máquinas se suministran?
No. Registre la cantidad de máquinas por separado de la denominación del modelo. Los números y prefijos del modelo pueden identificar dimensiones, disposición de pisos u otras características propias del fabricante. Utilice la relación detallada de equipos y los planos aprobados para distinguir las unidades suministradas de su configuración interna de pisos.
¿Qué debe considerarse si la planta opera con temperaturas bajo cero?
Revise los manuales de los equipos para la lubricación a baja temperatura, los procedimientos de arranque y los requisitos eléctricos. Considere alimentación congelada, acumulación de hielo y condiciones de acceso en el plan operativo. Las medidas de adaptación al invierno deben especificarse según las condiciones reales del emplazamiento; la ubicación del proyecto no demuestra por sí sola la existencia de equipos para clima frío.
¿Las fotografías del emplazamiento al aire libre demuestran el nivel de emisiones de polvo?
No. Las fotografías no cuantifican las emisiones de polvo. Una instalación similar requiere evaluar los puntos de trituración, cribado y transferencia, junto con las medidas de captación o supresión necesarias y los criterios de aceptación aplicables. Toda afirmación de desempeño ambiental debe estar respaldada por los registros de diseño y medición correspondientes.
¿Qué datos eléctricos se necesitan antes de pedir una instalación similar?
Indique la tensión y frecuencia del emplazamiento, la capacidad de suministro disponible y los requisitos de arranque de motores, interfaces de control y tendido de cables. Defina los equipos incluidos en el alcance eléctrico y los elementos suministrados por el cliente. El caudal de la planta por sí solo no determina la carga conectada necesaria.
¿Cómo deben identificarse los paneles de criba y las piezas de desgaste de repuesto?
Proporcione las placas de identificación y números de serie de las máquinas, los planos o números de pieza y las posiciones de instalación. Para los paneles de criba, incluya abertura, dimensiones y fijaciones; para los componentes de la trituradora, identifique el conjunto correspondiente. Confirme la compatibilidad con los registros del equipo, no únicamente con el nombre de una serie.
