XINGAONAI Group · Proyecto realizado

Planta de trituración de caliza y producción de arena de 800 t/h en Arabia Saudita

  • UBICACIÓNArabia Saudita
  • MATERIALCaliza
  • Capacidad de diseño800 t/h
  • TAMAÑO DE ALIMENTACIÓN≤1.100 mm
  • PRODUCTO FINAL5–10 mm y 10–20 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Planta de trituración de caliza y producción de arena de 800 t/h en Arabia Saudita
Este proyecto de procesamiento de caliza figura en Arabia Saudita con un caudal de diseño de 800 toneladas por hora y un tamaño máximo de alimentación de 1.100 mm. Las fracciones de áridos registradas son 5–10 mm y 10–20 mm.

La lista comprende un alimentador vibratorio ZG, una trituradora de martillos pesados, una máquina de producción de arena de doble rotor SZJ, una criba vibratoria YKZ y una criba vibratoria YKQ. Estas funciones abarcan regulación de alimentación, reducción de tamaño, producción de arena y clasificación.

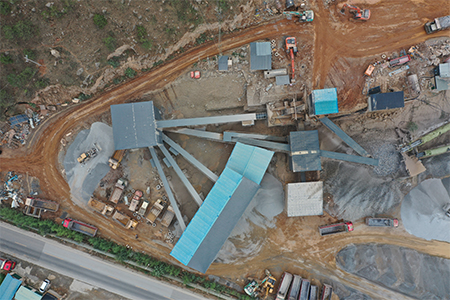

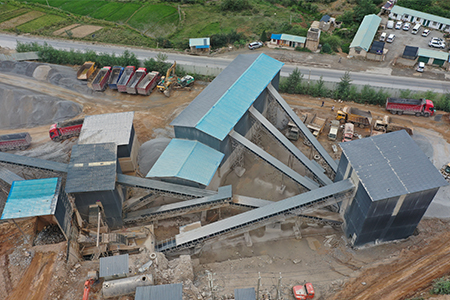

La galería muestra estructuras cubiertas, recorridos de cintas y compartimentos separados de acopio. Los 800 t/h corresponden al flujo global de diseño. La carga de la sección de arena y el rendimiento de cada producto dependen de la alimentación, los equipos seleccionados y los requisitos del producto.

Procesamiento de materiales

Proceso de producción

El esquema comprende alimentación de caliza, trituración con martillos pesados, producción de arena SZJ y cribado vibratorio. Los 800 t/h corresponden al caudal de diseño de la planta, no a la producción de la máquina de arena por sí sola.

  1. Recepción de caliza

    La caliza llega a la recepción antes del suministro controlado a los equipos.

  2. Alimentación vibratoria

    El alimentador vibratorio ZG regula el suministro a la sección de trituración.

  3. Trituración con martillos

    La trituradora de martillos pesados realiza la trituración principal de caliza.

  4. Producción de arena

    La máquina de doble rotor SZJ cumple la función de producción de arena en el proceso.

  5. Cribado y clasificación

    Los equipos YKZ y YKQ realizan las funciones de clasificación de productos.

  6. Manejo de productos

    Los áridos registrados son 5–10 mm y 10–20 mm; la galería muestra compartimentos separados de acopio.

Proceso completoRecepción de caliza → Alimentación vibratoria → Trituración con martillos pesados → Producción de arena → Cribado y clasificación → Manejo de productos

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración de caliza y producción de arena de 800 t/h en Arabia Saudita
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio serie ZG1 unidad
TrituraciónTrituradora de martillos pesados1 unidad
Producción de arenaMáquina de producción de arena de doble rotor serie SZJ1 unidad
CribadoCriba vibratoria lineal serie YKZ1 unidad
CribadoCriba vibratoria circular serie YKQ1 unidad

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Equilibrar las funciones de áridos y arena

La mezcla de productos determina el equilibrio entre trituración y producción de arena. El caudal global y la carga de una máquina individual son medidas distintas. Para un proyecto similar, prepare un balance de materiales que identifique el flujo asignado a cada función antes de elegir tamaños de equipo. Consulte la máquina de arena de doble rotor SZJ como referencia.

Controlar la alimentación del procesamiento fino

La granulometría de salida de la trituración principal afecta las cargas posteriores y el desgaste. Evalúe conjuntamente las características de alimentación y los ajustes al planificar el procesamiento fino. El proyecto incluye una trituradora de martillos pesados para la trituración principal. Su descarga debe ajustarse a los requisitos del equipo posterior seleccionado.

Asignar las funciones de cribado

La lista incluye las familias YKZ y YKQ. Sus dimensiones, pisos y corrientes de alimentación asignadas determinan las funciones reales de separación. Observe conjuntamente granulometría y estado de cribas para evaluar el rendimiento. Consulte las referencias de la criba vibratoria lineal YKZ y la criba vibratoria circular YKQ.

Gestionar los compartimentos cubiertos

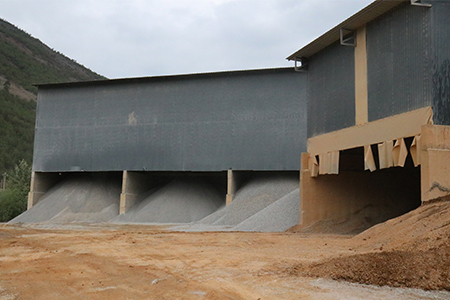

Las fotografías muestran compartimentos separados bajo estructuras cubiertas. Los límites claros y la carga controlada ayudan a limitar mezclas. El transporte y almacenamiento pueden cambiar la distribución de partículas aun con cribado estable; por ello, los puntos de muestreo deben distinguir la descarga de criba del material en el punto de carga.

Relacionar mantenimiento y uniformidad del producto

El desgaste de equipos de trituración y arena puede modificar el material enviado a las cribas. Registre desgaste, ajustes y muestras en periodos coincidentes. Esto permite considerar tanto el estado del equipo como los requisitos del producto al decidir el mantenimiento. Evalúe la calidad según la aplicación y no solo por la presencia de una etapa de arena.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué información se necesita para cotizar una planta similar?
Facilite propiedades representativas de la caliza, distribución de tamaños, mezcla de productos objetivo, requisitos de calidad, horario y plano del lugar. Incluya potencia disponible y alcance de suministro para evaluar el balance de materiales y las funciones del equipo.
¿Cómo se acuerda una especificación de arena manufacturada?
Defina límites granulométricos, forma de partícula, finos permitidos y ensayos según el uso previsto. Evalúe el proceso mediante ensayos de material representativo. La presencia de una máquina de arena en la lista no demuestra conformidad con una especificación de construcción.
¿Una planta de arena siempre requiere lavado?
La necesidad de lavado u otro control de finos depende de la arcilla, las características de los finos, las especificaciones y la disponibilidad de agua. Evalúe estos factores antes de elegir una ruta húmeda o seca. La configuración registrada de este caso no incluye equipos de lavado.
¿Qué debe evaluarse en condiciones de calor y polvo?
Utilice la temperatura y exposición al polvo reales para revisar refrigeración de motores, lubricación, envolventes eléctricas e intervalos de mantenimiento con el proveedor. El diseño debe abordar controles ambientales y protección del personal. La galería no acredita un sistema de control de polvo instalado.
¿Qué determina el paquete de repuestos de una planta en el extranjero?
Use modelos y números de serie confirmados, planos de piezas de desgaste y horas previstas para preparar la lista. Considere desgaste observado, almacenamiento y plazos de transporte. Confirme dimensiones y materiales antes de pedir recambios.
¿Cómo se miden los distintos productos en las pruebas de aceptación?
Acuerde puntos de muestreo, duración, alimentación y criterios de aceptación antes del ensayo. Mida el caudal total y la producción de cada producto durante el mismo periodo. Toda garantía debe indicar las condiciones aplicables, incluida la granulometría requerida y las características de alimentación.
