XINGAONAI Group · Proyecto realizado

Planta de arena de caliza de 150 t/h con clasificación de finos en China

  • UBICACIÓNChina
  • MATERIALCaliza
  • Capacidad de diseño150 t/h
  • TAMAÑO DE ALIMENTACIÓN≤700 mm
  • PRODUCTO FINALArena ≤5 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Este proyecto de fabricación de arena de caliza en China tiene como objetivo una arena terminada de 5 mm o menos. Los datos del proyecto indican una capacidad de procesamiento de diseño de 150 toneladas por hora y un tamaño máximo de alimentación de 700 mm. La capacidad de diseño es una referencia de procesamiento, no un rendimiento medido de arena terminada.

La relación principal de equipos registra dos alimentadores vibratorios serie ZG, una máquina para fabricar arena de rotor único serie PCK y dos cribas vibratorias serie YKQ. La descripción original también incluye un separador de polvo y un mezclador húmedo como equipos auxiliares.

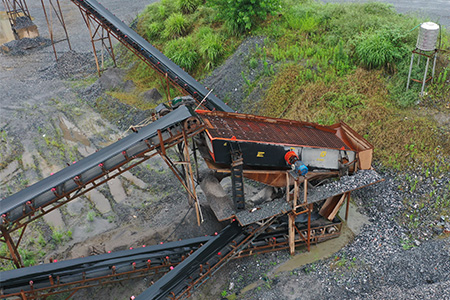

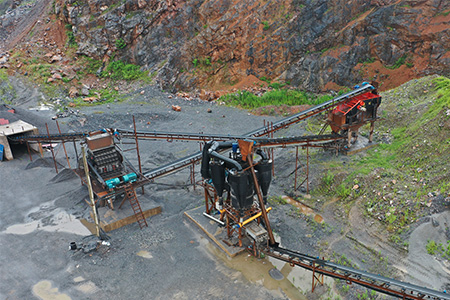

El proceso descrito conecta alimentación controlada, fabricación de arena y cribado con clasificación de finos. El separador divide la corriente de material fino de la arena para ayudar a controlar la composición del producto. La galería muestra equipos de cribado, la instalación de fabricación de arena, transportadores y estructuras de clasificación. La granulometría, el contenido de finos y la idoneidad para el uso previsto dependen de ensayos representativos y de las condiciones operativas.

Procesamiento de materiales

Proceso de producción

La caliza se alimenta a la máquina para fabricar arena de rotor único serie PCK, después se criba y pasa por un separador de polvo para controlar la fracción fina. La arena y los finos separados siguen sus respectivas rutas de manejo. La descripción original también menciona un mezclador húmedo como equipo auxiliar.

  1. Recepción de caliza

    La caliza entra en la sección de recepción antes de su entrega controlada al proceso.

  2. Alimentación controlada

    Los equipos de alimentación vibratoria serie ZG regulan la entrega de material a la fabricación de arena.

  3. Fabricación de arena con rotor único

    La máquina de rotor único serie PCK realiza la reducción de tamaño y fabricación de arena.

  4. Cribado vibratorio

    Las cribas vibratorias serie YKQ clasifican el material para el tamaño de arena seleccionado.

  5. Clasificación de finos

    El separador de polvo descrito separa material fino para ayudar a controlar la composición de la arena.

  6. Manejo separado de productos

    La arena terminada y los finos separados se manejan como corrientes distintas; el tamaño máximo objetivo de arena es de 5 mm.

Proceso completoRecepción de caliza → Alimentación controlada → Fabricación de arena con rotor único → Cribado vibratorio → Clasificación de finos → Manejo separado de arena y finos

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de arena de caliza de 150 t/h con clasificación de finos en China
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio serie ZG2 unidades
Fabricación de arenaMáquina para fabricar arena de rotor único serie PCK1 unidad
CribadoCriba vibratoria serie YKQ2 unidades

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Conexión de la fabricación de arena con la clasificación

Este proyecto combina una función de fabricación de arena con rotor único con cribado y separación de finos posteriores. Revise el material que sale de la máquina frente a la carga que recibe cada operación de clasificación. Los cambios en la granulometría de alimentación, la humedad o el desgaste pueden afectar la distribución que entra en las cribas y el separador. Compare muestras durante períodos operativos coincidentes al evaluar un ajuste.

Control de la fracción fina de la arena

La descripción original incluye un separador de polvo después de la reducción de tamaño y el cribado. Su función es separar material fino de la corriente de arena para gestionar la composición del producto. La separación requerida depende de la granulometría prevista y de las propiedades de las partículas finas. Defina los límites aceptables mediante ensayos, en lugar de considerar como objetivo la retirada de todos los finos de caliza.

Separación entre arena y finos recuperados

El manejo de productos debe conservar la separación conseguida durante la clasificación. Identifique la ruta de descarga y almacenamiento de cada corriente y registre cualquier material transferido entre ellas. El muestreo en el punto pertinente para la entrega ayuda a evaluar si el manejo ha cambiado la granulometría. Los registros separados de arena y finos también aclaran el balance de productos frente a una única cifra de producción total.

Coordinación de plataformas, transmisiones y transportadores

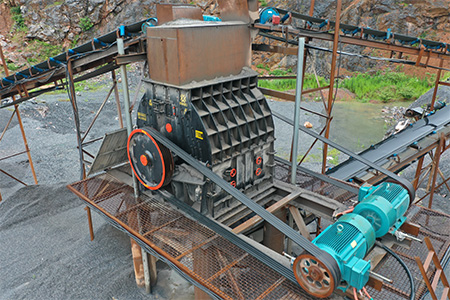

La galería muestra la máquina para fabricar arena y su transmisión por correas sobre una plataforma metálica, con equipos de cribado y transportadores junto a una ladera de cantera. Para una disposición comparable, coordine los accesos de inspección, el espacio de izado y las rutas de retirada de componentes con la estructura y los puntos de transferencia. Relacione las inspecciones de desgaste con muestras de descarga al planificar el mantenimiento o revisar cambios de granulometría.

Responsabilidades de los equipos auxiliares

La descripción original menciona un mezclador húmedo entre los equipos auxiliares. Para un suministro similar, defina la función, la conexión de material, los servicios de operación y el manejo de descarga de cada unidad auxiliar en los documentos de proceso. Coordine estas interfaces con las secciones de cribado y clasificación. El desempeño ambiental y la calidad del producto deben evaluarse según criterios acordados y registros operativos.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Un tamaño máximo de 5 mm demuestra idoneidad para hormigón de altas prestaciones?
No. El tamaño máximo por sí solo no establece la idoneidad para hormigón. Evalúe la curva granulométrica completa, la forma de las partículas, las características de los finos, la limpieza y las demás propiedades exigidas por la especificación aplicable. Evalúe arena representativa en la mezcla prevista antes de afirmar un determinado comportamiento.
¿Todo el polvo de caliza separado es un residuo?
No. Su posible uso depende de la composición, la distribución de tamaños, la limpieza y los requisitos de la aplicación prevista. Caracterice el material separado antes de decidir si puede reutilizarse o venderse. Una fracción fina útil y una contaminación no deseada de arcilla no deben tratarse como equivalentes.
¿La presencia de un mezclador húmedo significa que se trata de una planta de lavado de arena?
No. Un mezclador húmedo y un sistema de lavado o clasificación hidráulica realizan funciones diferentes. La mención del mezclador por sí sola no acredita lavado de arena, recirculación de agua ni equipos de deshidratación. Defina las funciones reales relacionadas con el agua y los requisitos del producto en el alcance del proceso.
¿Qué información se necesita para seleccionar un modelo PCK concreto?
Proporcione propiedades representativas del material, tamaño máximo y distribución de alimentación, humedad, caudal de procesamiento requerido y granulometría objetivo. Revise conjuntamente los límites operativos del modelo y el balance esperado de productos. El intervalo de capacidad de una serie no identifica la máquina instalada en un proyecto concreto.
¿Cómo debe medirse el consumo eléctrico por tonelada de arena terminada?
Defina los equipos incluidos y registre consumo eléctrico y tonelaje de arena terminada durante el mismo período operativo. Incluya los finos separados y otras corrientes de salida en el balance de materiales. La potencia instalada de los motores y la alimentación total no establecen por sí solas el consumo por tonelada de arena comercializable.
¿Qué debe registrar un ensayo de aceptación de una línea de arena similar?
Acuerde las condiciones de alimentación, puntos de medición, duración del ensayo, procedimientos de muestreo y criterios del producto antes de ensayar. Registre alimentación entrante, arena terminada, finos separados e interrupciones durante períodos coincidentes. Ensaye las propiedades granulométricas y de calidad especificadas y comunique el rendimiento de arena por separado del caudal total de procesamiento.
