XINGAONAI Group · Proyecto realizado

Planta CIL de procesamiento de mineral de oro de 200 TPD en Camboya

  • UBICACIÓNCamboya
  • MATERIALMineral de oro
  • Capacidad de diseño200 TPD
  • TAMAÑO DE ALIMENTACIÓN≤20 mm (alimentación de molienda)
  • PRODUCTO FINALConcentrado gravimétrico y carbón cargado de oro (productos intermedios)

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Planta CIL de procesamiento de mineral de oro de 200 TPD en Camboya
Esta planta de procesamiento de mineral de oro en Camboya tiene una capacidad nominal de diseño de 200 toneladas de mineral por día. Combina trituración y molienda por etapas con recuperación gravimétrica y tratamiento CIL (carbón en lixiviación). La capacidad describe la cantidad diaria de mineral procesado.

La sección de molienda y gravimetría incluye molinos de bolas MQG1830×3000 y MQY1500×4500, un clasificador espiral, dos concentradores centrífugos STL60 y una mesa vibratoria LY4500. La sección CIL comprende siete tanques de lixiviación y adsorción, apoyados por seis tanques de mezcla de reactivos. El proceso combina la recuperación de oro recuperable por gravedad con la disolución y adsorción del oro en carbón activado.

La sección de relaves incluye un tanque pulmón y tres filtros prensa de 250 m², con un objetivo de diseño de humedad de la torta ≤20%. La humedad real y la reutilización del agua dependen de las propiedades de la pulpa, el rendimiento de filtración y la calidad del agua. El tratamiento posterior del concentrado gravimétrico y del carbón cargado constituye un alcance separado que debe acordarse antes de especificar la producción final de oro.

Procesamiento de materiales

Proceso de producción

La planta combina trituración, molienda por etapas, recuperación gravimétrica y tratamiento CIL (carbón en lixiviación). La disolución del oro y su adsorción en carbón activado ocurren en el circuito CIL. Los relaves pasan a acumulación y filtración; el recorrido detallado sigue el diagrama aprobado.

  1. Alimentación y trituración

    El mineral de oro se alimenta de forma controlada y se reduce a un tamaño adecuado para el circuito de molienda.

  2. Molienda primaria y clasificación

    Un alimentador GZ2 suministra material al molino de bolas primario MQG1830×3000, mientras el clasificador espiral devuelve las partículas gruesas para continuar la molienda.

  3. Recuperación gravimétrica

    Dos concentradores centrífugos STL60 y una mesa vibratoria LY4500 recuperan el oro recuperable por gravedad del circuito de molienda.

  4. Molienda secundaria y cribado

    El molino de bolas de rebose MQY1500×4500 y la criba lineal preparan la pulpa para la recuperación posterior del oro.

  5. Lixiviación y adsorción CIL

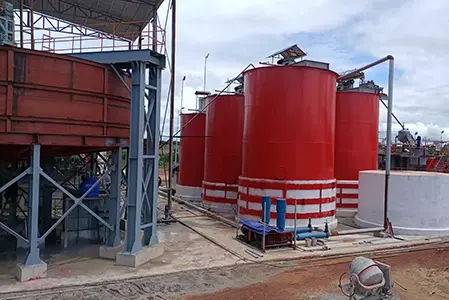

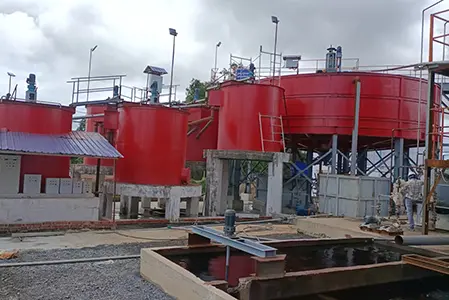

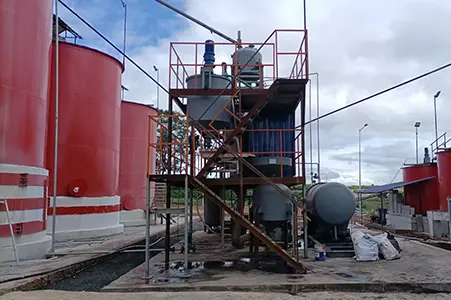

    Siete tanques de lixiviación y adsorción forman la sección CIL, donde la disolución del oro y la adsorción en carbón activado ocurren en el mismo circuito. Seis tanques de mezcla permiten preparar los reactivos.

  6. Deshidratación de relaves

    Un tanque pulmón alimenta tres filtros prensa de 250 m². El objetivo de diseño de humedad de la torta es ≤20%; la humedad obtenida requiere ensayos. El tratamiento químico y la reutilización del agua deben evaluarse por separado.

Proceso completoAlimentación → Trituración → Molienda y clasificación → Recuperación gravimétrica → Molienda secundaria y cribado → CIL → Acumulación y filtración de relaves → Gestión del agua y de la torta

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta CIL de procesamiento de mineral de oro de 200 TPD en Camboya
Etapa del procesoEquipo / ModeloCantidad
Alimentación de mineralAlimentador de mineral (CG1024×980)1 unidad
Trituración primariaTrituradora de mandíbulas (PE400×600)1 unidad
Molienda primariaAlimentador vibratorio electromagnético (GZ2)1 unidad
Molienda primariaMolino de bolas de rejilla (MQG1830×3000)1 unidad
Clasificación primariaClasificador espiral1 unidad
Molienda secundariaMolino de bolas de rebose (MQY1500×4500)1 unidad
Cribado de pulpaCriba lineal1 unidad
Recuperación gravimétricaConcentrador centrífugo (STL60)2 unidades
Recuperación gravimétricaMesa vibratoria (LY4500)1 unidad
Lixiviación y adsorción CILTanque de lixiviación y adsorción7 unidades
Preparación de alimentación CILTanque pulmón de pulpa (Φ2500×2500)1 unidad
Preparación de reactivosTanques de mezcla de reactivos (Φ1500 / Φ2000)6 unidades
Deshidratación de relavesTanque pulmón de relaves (Φ2500×2500)1 unidad
Deshidratación de relavesFiltro prensa de placas y marcos (250 m²)3 unidades

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Definición de una base de recuperación específica del mineral

La combinación de recuperación gravimétrica y CIL debe evaluarse según el mineral y no solo por la capacidad. La forma de presentación del oro, sus asociaciones minerales y las variaciones entre zonas afectan a la respuesta al tratamiento. Los ensayos representativos deben determinar cuánto oro puede recuperarse por gravedad y cómo responde el material restante a la lixiviación. Un porcentaje de recuperación de otra mina no debe trasladarse a este proyecto.

Ajuste de la molienda a la liberación y al tratamiento posterior

El límite indicado de ≤20 mm corresponde a la alimentación de molienda, no al mineral bruto que entra en la trituradora de mandíbulas. Tampoco especifica la finura final de entrada al CIL. Ese objetivo debe equilibrar la liberación del oro, la energía de molienda y el manejo posterior de la pulpa. El clasificador primario, el molino secundario y la criba tienen funciones diferentes; sus ajustes y recorridos del material deben seguir el diagrama aprobado. La trituradora de mandíbulas PE es la referencia de la etapa de trituración.

Definición del alcance del tratamiento del carbón cargado

El CIL combina la disolución del oro con su adsorción en carbón activado dentro del circuito de lixiviación. La retención y el manejo del carbón son importantes porque la pérdida de carbón cargado también puede arrastrar oro fuera del circuito de recuperación. El carbón cargado es un producto intermedio que requiere tratamiento adicional. Debe definirse una solución para la elución, la electrodeposición, la fundición y la regeneración del carbón. Para un proyecto similar, acuerde la ubicación del tratamiento y la responsabilidad de suministro de estas etapas antes de especificar la producción de doré en el emplazamiento.

Diferenciación entre deshidratación de relaves y gestión química

La sección de filtros prensa elimina agua mecánicamente. Su objetivo de humedad no demuestra la destrucción del cianuro, la estabilidad química ni la autorización de vertido. El tratamiento de relaves, el recorrido del filtrado, la contención y cualquier reutilización del agua necesitan un diseño coordinado y específico del emplazamiento. La humedad de la torta debe verificarse con ensayos de pulpa representativa; la aptitud para transporte y almacenamiento depende también de otras propiedades.

Evaluación del rendimiento mediante un balance de oro reconciliado

La extracción por lixiviación, el rendimiento de adsorción y la recuperación global de oro describen resultados diferentes. La evaluación debe contabilizar el oro en la alimentación, el concentrado gravimétrico, el carbón cargado, la solución y los relaves, además de los cambios de inventario del circuito. Compare muestras de un periodo operativo acordado y utilice métodos analíticos uniformes. Esto permite evaluar la planta con mayor fundamento que un único porcentaje de recuperación sin sus condiciones de ensayo.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué información se necesita para evaluar un proyecto similar de procesamiento de oro?
Facilite análisis representativos del mineral, información mineralógica, informes de ensayos metalúrgicos disponibles, el caudal de mineral requerido y la ubicación del proyecto. Incluya el acceso al emplazamiento, la disponibilidad de agua y electricidad y el horario de operación previsto para evaluar el proceso y el alcance del suministro.
¿Puede ampliarse esta configuración para una capacidad mayor?
La ampliación requiere revisar la capacidad de todo el circuito, incluidos trituración, molienda, transporte de pulpa, tratamiento CIL y filtración. Añadir un molino o más tanques por sí solo no establece una capacidad mayor. Reserve espacio y conexiones de servicios para cualquier ampliación prevista durante el diseño.
¿Qué debe incluir la oferta de suministro de equipos?
Acuerde si el alcance cubre únicamente equipos de proceso o también estructuras de acero, tuberías, bombas, sistemas eléctricos, instrumentación, supervisión de montaje y apoyo a la puesta en marcha. Identifique los elementos aportados por el cliente y las interfaces antes de comparar ofertas.
¿Cómo deben planificarse la puesta en marcha y la aceptación?
Acuerde antes de la prueba las condiciones representativas de alimentación, los procedimientos de muestreo, los métodos de análisis, la duración y los criterios de rendimiento. Defina cómo se medirán el caudal de mineral, las corrientes de producto, el inventario de metal y la disponibilidad de la planta. Los valores de aceptación deben proceder de las bases acordadas del proyecto.
¿Qué información sobre repuestos debe conservar el operador?
Conserve placas de identificación, números de serie, planos de montaje y listas de piezas. Prepare, según corresponda, un plan de mantenimiento para revestimientos y medios de molienda, piezas de desgaste de bombas, cribas, sellos y telas filtrantes. Confirme la compatibilidad y los plazos de entrega antes de pedir repuestos.
¿Qué formación de operadores debe acordarse antes de la entrega?
Defina formación sobre inspecciones, secuencias de arranque y parada, muestreo, mantenimiento y procedimientos de emergencia específicos de la planta. Asigne responsabilidades para manuales, registros de formación y comprobaciones de competencia. El manejo de reactivos y la operación requieren procedimientos propios del emplazamiento y supervisión cualificada.
