Planta de trituración de caliza de 850 t/h en Indonesia

  • UBICACIÓNIndonesia
  • MATERIALCaliza
  • Capacidad de diseño850 t/h
  • TAMAÑO DE ALIMENTACIÓN<1.200 mm
  • PRODUCTO FINAL0–5 mm, 5–10 mm, 10–20 mm y 20–30 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Este proyecto de procesamiento de caliza en Indonesia tiene un caudal de diseño declarado de 850 toneladas por hora. Los datos indican alimentación inferior a 1.200 mm y fracciones de 0–5 mm, 5–10 mm, 10–20 mm y 20–30 mm.

La tabla registra dos alimentadores vibratorios ZG, dos trituradoras de martillos pesados y cuatro cribas vibratorias YKZ. La descripción original identifica una trituradora de martillos pesados 1620 para la trituración principal y una máquina de arena de doble rotor 1516 para procesar material de retorno.

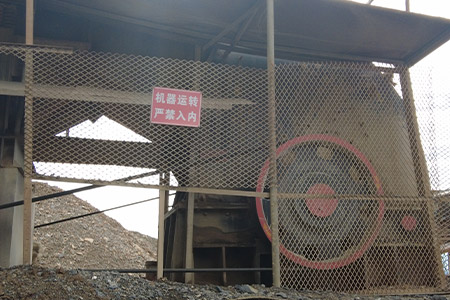

El proceso combina reducción primaria, clasificación y procesamiento adicional del retorno. La galería muestra equipos protegidos, estructuras cubiertas, cintas y acopios. Los 850 t/h corresponden al caudal global de diseño; el rendimiento de cada producto depende de la alimentación, los ajustes y las condiciones de cribado.

Procesamiento de materiales

Proceso de producción

La alimentación de caliza y la trituración con martillos se combinan con cribado vibratorio. La descripción original identifica una máquina de doble rotor para procesar el retorno y producir arena.

  1. Recepción de caliza

    La caliza se recibe antes de su entrega controlada al equipo de procesamiento.

  2. Alimentación vibratoria

    Los alimentadores ZG regulan el material que entra en la trituración.

  3. Trituración con martillos

    La trituración con martillos pesados reduce la caliza para la clasificación posterior.

  4. Cribado y clasificación

    Los equipos YKZ clasifican el material triturado en corrientes de producto.

  5. Procesamiento del retorno

    La descripción original identifica la máquina de doble rotor 1516 para procesar el retorno.

  6. Manejo de productos

    Las fracciones indicadas son 0–5 mm, 5–10 mm, 10–20 mm y 20–30 mm.

Proceso completoRecepción de caliza → Alimentación vibratoria → Trituración con martillos pesados → Cribado y clasificación → Procesamiento del retorno → Manejo de productos

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración de caliza de 850 t/h en Indonesia
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio serie ZG2 unidades
TrituraciónTrituradora de martillos pesados2 unidades
CribadoCriba vibratoria lineal serie YKZ4 unidades
Procesamiento del retornoMáquina de arena de doble rotor 15161 unidad

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Equilibrar alimentación nueva y retorno

La alimentación nueva y el retorno imponen funciones distintas al equipo. El retorno depende de la granulometría lograda por trituración y cribado, por lo que su carga debe evaluarse separadamente del caudal total. Registre ambos flujos durante el mismo periodo al revisar el equilibrio entre trituración principal y procesamiento de doble rotor.

Mantener estable la descarga de trituración

La distribución de alimentación, el desgaste de martillos y los ajustes afectan el material enviado a clasificación. Los cambios en trituración pueden modificar tanto el rendimiento del producto como la carga de retorno. Inspeccione desgaste y muestree descarga conjuntamente al evaluar ajustes. Consulte la trituradora de martillos pesados como referencia de la familia indicada.

Gestionar varios cortes de producto

Obtener las cuatro fracciones indicadas requiere aberturas, pisos y distribución de alimentación adecuados. La cantidad de cribas por sí sola no define funciones ni capacidad. Controle partículas próximas al corte, humedad y estado de las aberturas al revisar la clasificación. Consulte la criba vibratoria YKZ.

Coordinar la distribución en ladera

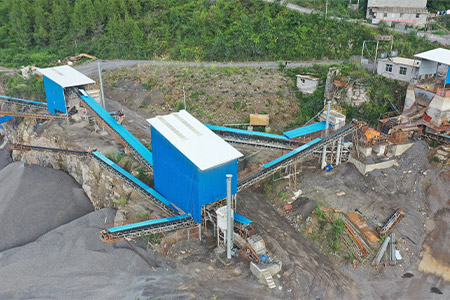

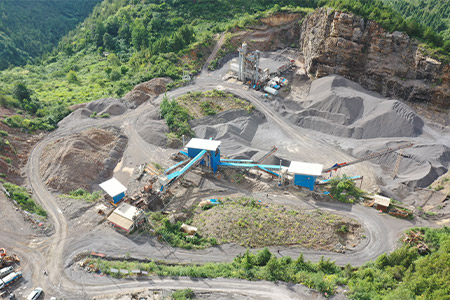

La galería muestra cintas, estructuras cubiertas y acopios en distintos niveles. En un lugar similar, coordine transferencias, caminos y espacios de mantenimiento con la obra civil. La inspección y sustitución segura de componentes requieren planificación alrededor de las estructuras y recorridos de cintas.

Preservar la separación durante el manejo

Los límites de acopios y las prácticas de carga influyen en el material entregado al cliente. Puede producirse segregación o contaminación después del cribado, por lo que muestrear en descarga y en carga cumple funciones distintas. Controle por separado la fracción fina al evaluar granulometría y calidad para su uso previsto.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué información se necesita para cotizar una planta similar?
Facilite propiedades representativas de la caliza, distribución de alimentación, producción objetivo por fracción, ensayos del producto y horario. Incluya plano del lugar, potencia y límites de suministro para evaluar las funciones del proceso.
¿Un producto de 0–5 mm es automáticamente apto como arena de construcción?
No. El tamaño no demuestra conformidad granulométrica, forma, limpieza ni idoneidad para un uso concreto. Ensaye muestras representativas según los requisitos de aplicación antes de asignar una especificación comercial de arena.
¿Cómo se evalúa la carga de retorno?
Mida el retorno junto con la alimentación nueva y los productos durante un periodo uniforme. Incluya la carga circulante al evaluar los equipos posteriores. El caudal total de planta no debe asignarse automáticamente a la máquina de retorno.
¿Cómo puede afectar la alimentación húmeda?
La humedad y la arcilla pueden afectar alimentación, transferencias y cribado. Evalúe material húmedo representativo y defina procedimientos según el lugar. El drenaje, lavado u otros tratamientos requieren su propia evaluación técnica.
¿Qué se necesita para pedir piezas de desgaste?
Use modelo, número de serie, planos y dimensiones para identificar piezas compatibles. Confirme materiales y procedimientos con el proveedor. Planifique existencias según desgaste, horas de operación y plazos de transporte.
¿Cómo se acuerdan la puesta en marcha y la aceptación?
Defina alimentación, medición del caudal, puntos de muestreo, duración y criterios del producto antes del ensayo. Registre alimentación total y productos durante el mismo periodo. Toda garantía debe identificar las características de alimentación y la granulometría aplicables.
