XINGAONAI Group · Proyecto realizado

Líneas de trituración de áridos y material para bases viales de 200/600 t/h en China

  • UBICACIÓNChina
  • MATERIALCaliza y residuos de construcción
  • Capacidad de diseñoLínea A: 200 t/h; Línea B: 600 t/h
  • TAMAÑO DE ALIMENTACIÓN≤1.000 mm (límite de alimentación del proyecto)
  • PRODUCTO FINAL5–10 mm, 10–20 mm, 20–30 mm; áridos para bases viales

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Este proyecto en China comprende dos líneas de producción para distintos requisitos de áridos. Los materiales de alimentación indicados son caliza y residuos de construcción. La línea A tiene un caudal de diseño declarado de 200 toneladas por hora para áridos de construcción clasificados; la línea B, de 600 toneladas por hora para áridos destinados a bases viales. Las dos cifras corresponden a funciones de procesamiento separadas.

La línea A se describe con un alimentador vibratorio ZGCX1038, una trituradora de martillos pesada XGN-Z1310 y una criba vibratoria 4YKZ2470. Sus granulometrías indicadas son 5–10 mm, 10–20 mm y 20–30 mm. La línea B se describe con un alimentador vibratorio ZGCX1550 y una trituradora de martillos pesada XGN-Z1615 para la producción de áridos de bases viales.

La tabla del proyecto registra en total dos alimentadores, dos trituradoras de martillos pesadas y dos cribas vibratorias serie YKZ. La galería muestra instalaciones de alimentación y trituración, cribado elevado, transportadores y conductos. Las cifras horarias son referencias de diseño, no producción comercializable medida. El alcance de bases viales descrito comprende el procesamiento de áridos; no acredita el suministro de dosificación de ligantes ni de un sistema de mezclado de material estabilizado.

Procesamiento de materiales

Proceso de producción

El proyecto comprende dos líneas de producción, no un único proceso en serie. La línea A utiliza alimentación ZGCX1038, trituración XGN-Z1310 y cribado 4YKZ2470 para áridos clasificados a un caudal de diseño declarado de 200 t/h. La línea B utiliza alimentación ZGCX1550 y trituración XGN-Z1615 para áridos de bases viales a un caudal de diseño declarado de 600 t/h.

  1. Recepción de material

    Los materiales indicados son caliza y residuos de construcción; el material se dirige a la línea de producción seleccionada.

  2. Alimentación controlada

    La línea A utiliza un alimentador ZGCX1038; la línea B utiliza un alimentador ZGCX1550.

  3. Línea A: trituración de áridos

    La trituradora de martillos pesada XGN-Z1310 sirve a la línea descrita a 200 t/h.

  4. Línea A: cribado de áridos

    La criba 4YKZ2470 se identifica para las granulometrías de 5–10 mm, 10–20 mm y 20–30 mm.

  5. Línea B: trituración para bases viales

    La trituradora de martillos pesada XGN-Z1615 sirve a la línea separada de áridos para bases viales descrita a 600 t/h.

  6. Almacenamiento y carga separados

    Los áridos clasificados y los áridos para bases viales se manejan conforme a sus respectivos requisitos de producto.

Proceso completoRecepción de material → Alimentación a la línea seleccionada → Línea A: trituración y cribado de áridos (200 t/h); Línea B: trituración de áridos para bases viales (600 t/h) → Almacenamiento y carga separados

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Líneas de trituración de áridos y material para bases viales de 200/600 t/h en China
Etapa del procesoEquipo / ModeloCantidad
Alimentación: total del proyectoAlimentadores vibratorios ZGCX1038 / ZGCX15502 unidades
Trituración: total del proyectoTrituradoras de martillos pesadas XGN-Z1310 / XGN-Z16152 unidades
Cribado: total del proyectoCribas vibratorias serie YKZ2 unidades

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Asignación de cada línea a su producto

La característica distintiva de este proyecto es el uso de líneas separadas para áridos de construcción clasificados y áridos para bases viales. Las órdenes de producción deben identificar el producto requerido y su destino antes de seleccionar la ruta de procesamiento. Los registros de cada línea ayudan a relacionar el material recibido, el tiempo de operación y el producto expedido sin tratar funciones diferentes como un único proceso continuo.

Trazabilidad de los materiales de alimentación

La descripción del proyecto indica caliza y residuos de construcción. Estas categorías no definen una mezcla fija ni asignan una procedencia concreta a cada línea. Para una instalación similar, identifique las cargas entrantes y mantenga registros de procedencia durante el procesamiento y el almacenamiento. La aceptación del material, los requisitos de separación y la idoneidad de los equipos deben evaluarse según la composición real de la alimentación, no deducirse del título del proyecto.

Conexión de la clasificación con el control del producto

La descripción de la línea de áridos identifica una criba de varios pisos para separar las granulometrías requeridas. Revise las aberturas, la distribución de alimentación y las rutas de descarga conforme al plan de productos. Tome muestras representativas en los puntos definidos para la aceptación y mantenga separadas las granulometrías durante el manejo. Los áridos para bases viales tienen sus propios requisitos granulométricos y deben evaluarse según la especificación prevista.

Coordinación de la distribución, las transferencias y el mantenimiento

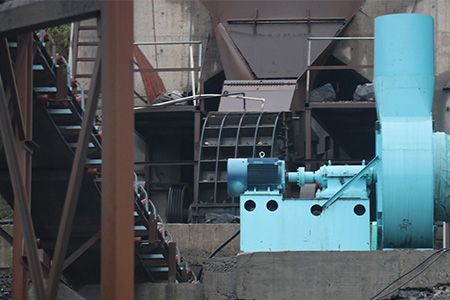

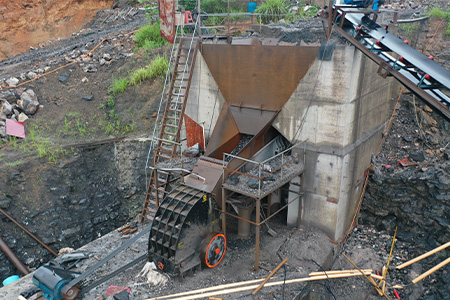

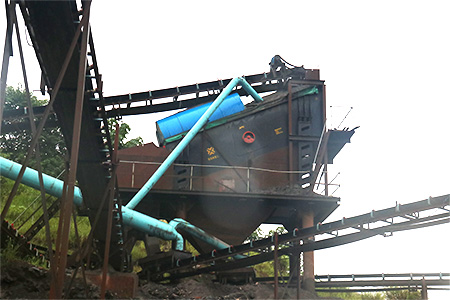

Las fotografías muestran una tolva y una instalación de trituración junto a una estructura de contención de hormigón, equipos de cribado elevados y varias conexiones de transportadores. Las disposiciones similares necesitan acceso de inspección, espacio para retirar componentes y puntos de transferencia coordinados con las obras civiles. El ventilador y los conductos visibles también necesitan acceso para inspección; su presencia por sí sola no establece el alcance del suministro de control de polvo.

Medición del funcionamiento por línea y producto

Utilice períodos coincidentes para registrar el material entrante, el tiempo efectivo de operación y el producto expedido de cada línea. Incluya los cambios de existencias y los movimientos internos de material dentro de un límite de medición definido. Esto ofrece una base más clara para evaluar la producción que combinar capacidades nominales de equipos. Toda cifra de producción global debe estar respaldada por registros operativos que cubran las funciones simultáneas reales y los sistemas compartidos de manejo.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Se pueden alimentar todos los tipos de residuos de construcción a una planta de trituración similar?
No. Los residuos de construcción son una categoría amplia. Determine su composición, distribución de tamaños, contenido metálico y componentes no deseados antes de especificar un proceso. Defina criterios de aceptación y rechazo y las etapas de separación necesarias para la alimentación real. Una configuración de trituración de caliza por sí sola no demuestra idoneidad para residuos mixtos de demolición.
¿Los áridos triturados para bases viales constituyen una mezcla estabilizada?
La trituración y clasificación producen áridos; una mezcla estabilizada también requiere las proporciones de componentes y el proceso de mezclado especificados. Defina por separado la dosificación de ligantes, la adición de agua, el mezclado y la verificación. La aceptación depende de los requisitos aplicables a la mezcla y la construcción, no solo de la descarga de la trituradora.
¿Pueden sumarse las capacidades de las dos líneas para anunciar la producción total?
Utilice una cifra operativa conjunta solo cuando se hayan establecido la base de medición, el funcionamiento simultáneo y la capacidad de los sistemas compartidos. Las capacidades de diseño separadas no verifican una producción comercializable simultánea. Registre cada línea y corriente de producto durante el mismo período de ensayo antes de publicar un resultado global.
¿Qué debe ensayarse antes de utilizar áridos reciclados en una base vial?
Evalúe muestras representativas según la especificación prevista para la base vial. Las comprobaciones pertinentes pueden incluir granulometría, resistencia, durabilidad y componentes no deseados, junto con los ensayos de materiales o mezclas específicos de la aplicación. La categoría de procedencia y el tamaño nominal no establecen por sí solos la idoneidad.
¿Cómo deben mostrarse los códigos de modelo y las cantidades en una lista de suministro?
Indique la denominación del fabricante, la cantidad suministrada y la función asignada en campos separados. Un prefijo del modelo de criba puede describir su configuración, no el número de máquinas. Utilice la relación detallada y la distribución aprobada para identificar cada unidad y su conexión con la línea correspondiente.
¿Cómo debe acordarse el alcance de los equipos de control de polvo?
Identifique los puntos de emisión, las funciones de captación o supresión, los equipos de recogida, los conductos, los controles y las responsabilidades de mantenimiento. Defina las mediciones de aceptación y sus condiciones operativas. La presencia visible de ventiladores o conductos no verifica por sí sola un tipo concreto de colector o un nivel de emisiones.
