XINGAONAI Group · Proyecto realizado

Planta de trituración y cribado de piedra azul de 300 TPH en China

  • UBICACIÓNChina
  • MATERIALPiedra azul
  • Capacidad de diseño300 TPH
  • TAMAÑO DE ALIMENTACIÓN≤750 mm
  • PRODUCTO FINALMúltiples tamaños de árido graduado (aberturas de criba personalizadas)

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Planta de trituración y cribado de piedra azul de 300 TPH en China
Este proyecto de trituración y cribado de piedra azul de 300 TPH está ubicado en China. El tamaño máximo de alimentación indicado es de 750 mm. Sus equipos principales son un alimentador vibratorio ZGCX1238, una trituradora de martillos pesados XGN-Z1512 y una criba vibratoria 2570 personalizada de cinco pisos.

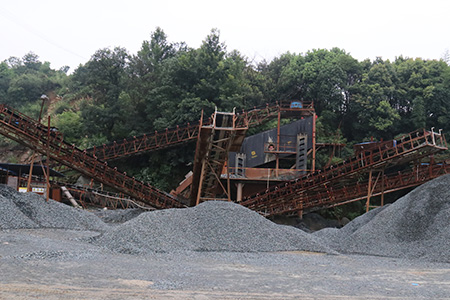

El alimentador suministra material a la trituradora para una sola etapa de trituración. Las cintas transportan después el material a la criba para su clasificación y descarga en acopios separados.

Los tamaños finales dependen de las aberturas instaladas y de la disposición de las descargas. La producción y calidad reales dependen de las propiedades del material, granulometría y humedad de alimentación, ajustes y estado de la criba. Los 300 TPH son una capacidad nominal de diseño, no una producción garantizada en todas las condiciones.

Procesamiento de materiales

Proceso de producción

La piedra azul, con un tamaño máximo de alimentación de 750 mm, se suministra de forma uniforme a una trituradora de martillos pesados XGN-Z1512. Después de la trituración en una etapa, el material se transporta a una criba vibratoria 2570 personalizada de cinco pisos y se separa en múltiples áridos graduados.

  1. Piedra azul bruta

    La piedra azul, con un tamaño máximo de alimentación de 750 mm, se carga en la tolva de alimentación.

  2. Alimentación controlada

    Un alimentador vibratorio ZGCX1238 suministra la materia prima de forma uniforme y continua a la trituradora.

  3. Trituración en una etapa

    Una trituradora de martillos pesados XGN-Z1512 realiza la reducción principal de tamaño en la configuración indicada de una sola etapa.

  4. Transporte del material

    Las cintas transportadoras trasladan el material triturado desde la descarga de la trituradora hasta la sección de cribado.

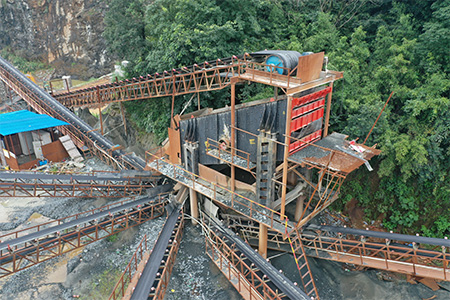

  5. Cribado de cinco pisos

    Una criba vibratoria 2570 personalizada de cinco pisos separa la piedra azul triturada en múltiples tamaños de árido graduado.

  6. Áridos terminados

    Los productos cribados se descargan en acopios separados según las especificaciones requeridas por el proyecto.

Proceso completoTolva de alimentación → Alimentador vibratorio ZGCX1238 → Trituradora de martillos pesados XGN-Z1512 → Cintas transportadoras → Criba vibratoria 2570 personalizada de cinco pisos → Acopios de áridos terminados

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración y cribado de piedra azul de 300 TPH en China
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio ZGCX12381 conjunto
Trituración en una etapaTrituradora de martillos pesados XGN-Z15121 conjunto
CribadoCriba vibratoria 2570 personalizada de cinco pisos1 conjunto

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Identificación del material y control de alimentación

Piedra azul es una denominación comercial regional, no una especificación completa del material. Antes de aplicar esta configuración a otro yacimiento, deben determinarse la composición, resistencia, abrasividad y humedad de la roca.

El alimentador ZGCX1238 regula la entrega de material a la trituración. Una alimentación uniforme ayuda a evitar sobrecargas en la trituradora y la criba. El tamaño máximo indicado de 750 mm debe comprobarse junto con la granulometría real y los límites de operación del equipo.

Trituración en una etapa y calidad del producto

La XGN-Z1512 realiza la reducción principal de tamaño. Los ajustes y el estado de martillos y revestimientos influyen en la granulometría de descarga y la carga que llega a la criba.

Una sola etapa no garantiza por sí misma una forma de partícula, contenido de finos o resistencia concretos. Estas propiedades deben comprobarse mediante muestras representativas según la especificación constructiva prevista.

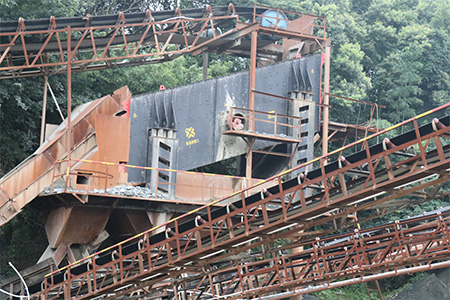

Cribado de cinco pisos y separación de productos

La criba 2570 personalizada clasifica el material mediante múltiples pisos. Los tamaños dependen de las aberturas instaladas, la granulometría de alimentación y las rutas de descarga. Cinco pisos no deben describirse automáticamente como cinco productos comercializables ni utilizarse para deducir tamaños concretos.

Revise desgaste y fijación de paneles, aberturas obstruidas y distribución de la alimentación. Las tolvas y cintas de producto deben evitar que las fracciones se mezclen antes de llegar a sus acopios. Los cambios de mallas requieren revisar la carga de la criba y la distribución de productos deseada.

Capacidad de diseño, mantenimiento y calidad

Los 300 TPH son la capacidad nominal de diseño. La producción comercializable depende de las propiedades de la roca, granulometría y humedad, ajustes, área efectiva de cribado y estado del equipo. El caudal de alimentación y la producción terminada deben medirse por separado.

El mantenimiento debe cubrir piezas de desgaste, paneles, rodamientos, lubricación, cintas y transferencias. Planifique las inspecciones según los manuales y el desgaste observado. Antes del uso en hormigón, carreteras u otras obras, ensaye los áridos según los requisitos de calidad aplicables.

Referencias de equipos para proyectos similares

Consulte las páginas del alimentador vibratorio y la trituradora de martillos pesados para conocer funciones y selección. La criba 2570 de cinco pisos es una configuración específica del proyecto: su disposición y aberturas deben confirmarse con la especificación del proyecto, no deducirse de un catálogo general.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué debe incluir una oferta para una planta similar?
Compare las ofertas con el mismo alcance de suministro. Confirme si el precio incluye cintas, estructuras metálicas, controles eléctricos, cimentaciones, captación de polvo, transporte, instalación y puesta en marcha. Aclare también las exclusiones, condiciones de entrega y repuestos para comparar el precio del equipo con el coste total instalado.
¿Cuánto terreno necesita una instalación similar?
La superficie debe calcularse mediante un plano de implantación, no solo a partir de la capacidad. Reserve espacio para camiones, carga de acopios, izado de equipos, acceso de mantenimiento, drenaje y ampliaciones. Un levantamiento topográfico y las rutas previstas de vehículos ayudan a definir el área útil y las cimentaciones.
¿Qué información eléctrica se necesita antes del pedido?
Facilite la tensión y frecuencia disponibles, la potencia nominal del transformador y la distancia al punto de conexión. Solicite la lista de motores, requisitos de arranque y esquema de control. Un proyectista eléctrico cualificado debe comprobar la capacidad del transformador y el dimensionamiento de los cables con esos datos.
¿Qué medidas de control del polvo deben considerarse?
Revise las emisiones en la descarga de camiones, trituración, transferencias y carga de acopios. Según las condiciones, pueden combinarse cerramientos, extracción y filtración o aplicación controlada de agua. Incluya los equipos y sus servicios auxiliares en el alcance del proyecto y evalúelos según los requisitos ambientales locales.
¿Necesita una planta similar un sistema de lavado?
El lavado debe considerarse cuando la arcilla, tierra adherida u otra contaminación eliminable impida cumplir la especificación del árido. Confirme su necesidad evaluando muestras antes de añadir equipos. Considere también la disponibilidad de agua, tratamiento de aguas residuales, gestión de lodos y efecto sobre el resto del proceso.
¿Puede integrarse esta configuración en una cantera existente?
La integración requiere revisar cimentaciones, cotas de cintas, transferencias, controles y capacidades de los equipos anteriores y posteriores. Facilite planos actuales y documentación de los equipos, e indique el periodo de parada permitido. El diseño de las interfaces debe acordarse antes de pedir equipos de sustitución o adicionales.
