Planta de trituración y cribado de granito de 700–800 t/h en Indonesia

  • UBICACIÓNIndonesia
  • MATERIALGranito
  • Capacidad de diseño700–800 t/h
  • TAMAÑO DE ALIMENTACIÓN≤1.200 mm
  • PRODUCTO FINALÁridos de granito clasificados y finos

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Planta de trituración y cribado de granito de 700–800 t/h en Indonesia
Este proyecto de procesamiento de granito en Indonesia tiene un caudal de diseño de 700–800 t/h y un tamaño máximo de alimentación declarado de 1.200 mm. El proceso combina alimentación controlada, trituración primaria de mandíbula, trituración de cono y cribado para obtener áridos de granito y finos.

Un alimentador vibratorio de la serie ZG abastece la sección de trituración de mandíbula de la serie PEV. La trituración mediante cono hidráulico monocilíndrico reduce aún más el tamaño del material, seguida del cribado vibratorio lineal de la serie YKZ. El transporte y los acopios separados permiten gestionar las corrientes de producto.

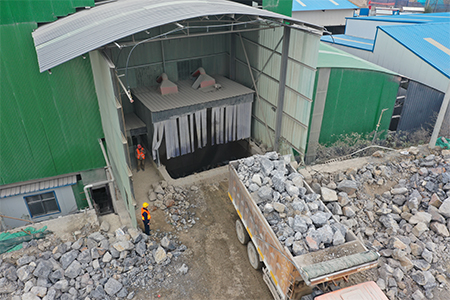

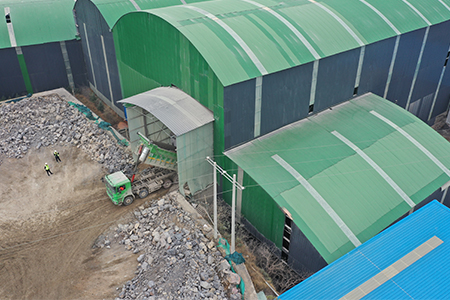

La disposición del equipo conecta la reducción primaria con la clasificación posterior. El rango de 700–800 t/h corresponde al caudal de diseño; el rendimiento por producto y su granulometría dependen de la alimentación de granito, los ajustes de las trituradoras y las condiciones de cribado. La galería muestra zonas cubiertas de procesamiento y almacenamiento.

Procesamiento de materiales

Proceso de producción

El granito pasa por alimentación controlada, trituración primaria de mandíbula, trituración de cono y cribado. El material triturado se separa en corrientes de áridos y finos que se transportan a sus respectivos acopios.

  1. Alimentación de granito

    Un alimentador vibratorio de la serie ZG suministra el granito de forma controlada a la trituración primaria.

  2. Trituración primaria de mandíbula

    La trituradora de mandíbula de la serie PEV reduce el granito para su procesamiento posterior.

  3. Trituración de cono

    La trituración mediante cono hidráulico monocilíndrico reduce aún más el material antes de la clasificación.

  4. Cribado y clasificación

    El cribado vibratorio lineal de la serie YKZ separa el granito triturado en corrientes de producto.

  5. Transporte del material

    Las cintas transportadoras conectan las secciones del proceso con las zonas de almacenamiento.

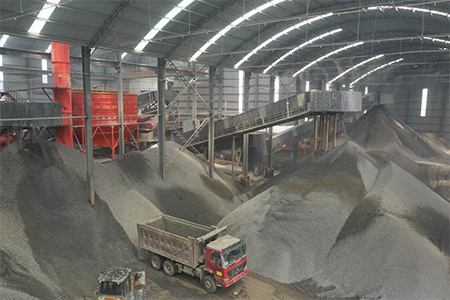

  6. Acopio de áridos

    Las corrientes de áridos de granito y finos se mantienen separadas durante la descarga y el almacenamiento.

Proceso completoRecepción y alimentación → Trituración primaria de mandíbula → Trituración de cono → Cribado y clasificación → Transporte a acopios separados

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración y cribado de granito de 700–800 t/h en Indonesia
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio serie ZG1 unidad
Trituración primariaTrituradora de mandíbula serie PEV1 unidad
Trituración de conoTrituradora de cono hidráulica monocilíndrica
CribadoCriba vibratoria lineal serie YKZ1 unidad

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Adaptar la reducción de tamaño a la alimentación de granito

Las etapas de mandíbula y cono cumplen funciones de reducción diferentes. Una alimentación estable y una distribución adecuada de la descarga primaria ayudan a mantener la regularidad de la etapa posterior. El tamaño de alimentación, la resistencia y la abrasividad de la roca deben evaluarse conjuntamente al analizar la carga de las trituradoras y el material enviado a la criba.

Control del desgaste y de la granulometría

El desgaste de las mandíbulas y de los revestimientos del cono puede modificar la granulometría que llega al cribado. Registre el estado de desgaste, los ajustes y los resultados del muestreo para evaluar los cambios operativos. La planificación del mantenimiento debe relacionar las inspecciones con las necesidades de producción.

Gestión de la carga de cribado y de la separación

El rendimiento del cribado depende de la distribución de alimentación, la humedad, las partículas próximas al tamaño de corte, el espesor del lecho y el estado de las aberturas. El número de máquinas por sí solo no demuestra la capacidad de clasificación. Observe conjuntamente los productos y el estado de la criba para distinguir los cambios de separación de los cambios en la descarga de trituración.

Mantener separados los áridos y los finos

La descarga y el almacenamiento separados ayudan a limitar mezclas y contaminación entre productos. El transporte y los acopios pueden causar segregación incluso cuando el cribado es estable. Los puntos de muestreo definidos permiten seguir la granulometría de cada producto. Los finos requieren su propia evaluación granulométrica y de calidad según el uso previsto.

Coordinación de la operación de la planta

La alimentación, trituración, clasificación y gestión de acopios forman un sistema conectado. Los ajustes deben evaluarse por su efecto sobre la carga posterior y el balance de productos. Las páginas de la trituradora de mandíbula PEV, el alimentador vibratorio ZG y la criba vibratoria lineal YKZ ofrecen referencias de los equipos para estas funciones.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué información se necesita para cotizar una planta de granito similar?
Facilite propiedades representativas de la roca, la distribución de tamaños de alimentación, la producción requerida por fracción y las especificaciones de los áridos. Incluya la distribución del emplazamiento, accesos, horario de trabajo, suministro eléctrico y límites de suministro para evaluar las funciones de cada equipo.
¿Se puede añadir una etapa de conformación o producción de arena a un proyecto similar?
Esta función debe evaluarse según la forma de partícula, la granulometría y la demanda de finos. Su alimentación, carga de cribado, potencia, desgaste y manejo del producto deben incluirse en el diseño global. La selección del equipo debe basarse en ensayos con material representativo.
¿Cómo se planifica el inventario de piezas de desgaste para granito?
Utilice los modelos de equipo, planos de piezas, horas de operación y registros de desgaste para planificar mandíbulas, revestimientos de cono, medios de cribado y elementos de fijación. Confirme materiales y dimensiones antes del pedido. Considere el acceso para mantenimiento y los plazos de entrega.
¿Qué debe incluir el alcance de suministro de la planta?
Aclare si la oferta incluye solo máquinas de proceso o también cintas, estructuras metálicas, canaletas, sistemas eléctricos, instrumentación, control de polvo, supervisión de montaje y asistencia de puesta en marcha. Identifique los elementos aportados por el cliente y las responsabilidades en cada interfaz antes de comparar propuestas.
¿Qué debe prepararse antes del montaje?
Confirme la disposición aprobada, planos de cimentación, accesos para transporte e izado, conexiones eléctricas, drenaje y espacios de mantenimiento. Coordine la llegada del equipo con la obra civil y establezca las responsabilidades de izado, montaje y cableado.
¿Cómo se acuerdan la puesta en marcha y la recepción?
Defina las condiciones representativas de alimentación, medición de caudal, puntos de muestreo, duración del ensayo y criterios de aceptación del producto antes de las pruebas. Registre la operación y la granulometría durante el mismo periodo acordado. Las garantías de rendimiento deben especificar las condiciones de alimentación y producto aplicables.
