XINGAONAI Group · Proyecto realizado

Planta de trituración y cribado de caliza de 500 TPH en Argentina

  • UBICACIÓNArgentina
  • MATERIALCaliza
  • Capacidad de diseño500 TPH
  • TAMAÑO DE ALIMENTACIÓN≤20 mm
  • PRODUCTO FINAL0–5 mm, 5–10 mm y 10–20 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Planta de trituración y cribado de caliza de 500 TPH en Argentina
Este proyecto de trituración fina y cribado de caliza está ubicado en Argentina. La capacidad nominal de diseño indicada es de 500 TPH, con caliza pretriturada limitada a un tamaño máximo de 20 mm. Las fracciones especificadas son 0–5 mm, 5–10 mm y 10–20 mm.

La lista actual incluye una trituradora de martillos ligera XGN-Q1622 y dos cribas vibratorias de tres pisos 3YKZ2060, junto con equipos de alimentación, transporte y captación de polvo con filtro de mangas. El material se distribuye entre ambas cribas antes de conducir las fracciones separadas a sus acopios.

La producción real y la proporción de cada producto dependen de la granulometría y humedad, los ajustes de trituración y el rendimiento del cribado. Un reparto igual asignaría la mitad del caudal a cada unidad; es una hipótesis de diseño, no una capacidad medida. El uso de la fracción 0–5 mm como arena manufacturada requiere ensayos de calidad.

Procesamiento de materiales

Proceso de producción

La caliza pretriturada con un tamaño máximo de 20 mm se suministra a la trituración fina. Después se distribuye entre dos unidades 3YKZ2060 para separar las fracciones especificadas de 0–5 mm, 5–10 mm y 10–20 mm.

  1. Caliza pretriturada

    Caliza pretriturada con un tamaño máximo de alimentación controlado de 20 mm.

  2. Alimentación controlada

    Un alimentador vibratorio de la serie ZG suministra la caliza de forma uniforme y continua a la trituradora.

  3. Trituración fina

    Una trituradora de martillos ligera XGN-Q1622 reduce la caliza pretriturada hasta los tamaños requeridos.

  4. Distribución del material

    El distribuidor dirige el material triturado a las dos unidades de cribado; el reparto real depende de las condiciones de operación.

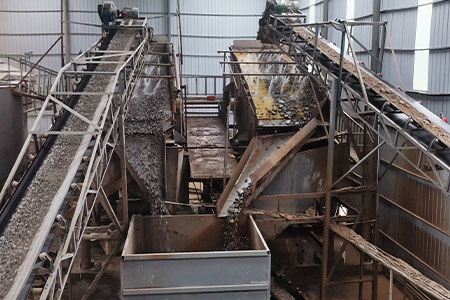

  5. Cribado de tres pisos

    Dos cribas vibratorias de tres pisos 3YKZ2060 separan el material en las fracciones especificadas.

  6. Productos terminados

    Acopios separados de finos 0–5 mm, áridos 5–10 mm y áridos 10–20 mm.

Proceso completoTolva → Alimentador vibratorio → Trituradora ligera XGN-Q1622 → Distribución del material → Dos cribas 3YKZ2060 → Acopios separados de producto

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración y cribado de caliza de 500 TPH en Argentina
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio serie ZG1 conjunto
Trituración finaTrituradora de martillos ligera XGN-Q16221 conjunto
CribadoCriba vibratoria lineal de tres pisos 3YKZ20602 conjuntos
TransporteTransportadores de banda9 unidades
Control de polvoSistema de captación de polvo con filtro de mangas1 sistema

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Preparación de la alimentación y balance de productos

El proceso comienza con caliza pretriturada, no con roca directa de cantera. La trituración previa, manipulación y almacenamiento deben mantener el límite de alimentación especificado y evitar arcilla, metal o terrones sobredimensionados en la trituración fina.

La proporción de material ya inferior a 5 mm, entre 5 y 10 mm y entre 10 y 20 mm influye en el trabajo adicional de trituración. Un análisis representativo de granulometría resulta más útil para evaluar el proceso que el tamaño máximo por sí solo.

Distribución entre las unidades de cribado

Las dos unidades deben recibir alimentación controlada a lo ancho de sus superficies. Una carga desigual puede sobrecargar una criba y dejar capacidad sin utilizar en la otra. Compare reparto real, espesor de lecho y granulometría al revisar la distribución.

Dividir la capacidad nominal por dos da una asignación aritmética de 250 TPH por unidad, no un caudal verificado ni una capacidad nominal del equipo. La aptitud depende de granulometría, humedad, aberturas, superficie efectiva y eficiencia de separación requerida.

Calidad del árido fino y captación de polvo

La corriente de 0–5 mm es una fracción fina; el rango de tamaño no demuestra su aptitud como arena manufacturada. Compruebe granulometría, contenido de finos, forma y contaminación según la especificación prevista de hormigón o construcción.

Controle el filtro de mangas atendiendo al caudal de extracción, presión diferencial, estado de los filtros y descarga del polvo. Mantenga separado el polvo captado hasta evaluar sus propiedades y uso. No se afirma una concentración de emisiones o eficiencia concreta sin datos de ensayo.

Caudal de diseño y controles de operación

Los 500 TPH indicados son un valor nominal de diseño. Registre por separado alimentación nueva, carga de cribas y producto terminado para establecer el balance real. El modelo de trituradora por sí solo no demuestra capacidad sobrante en todas las condiciones.

Revise piezas de desgaste, mallas, transferencias y lubricación según los manuales y el desgaste observado. Confirme cantidad final y recorridos de cintas, y cualquier gestión de sobretamaño, con la lista de equipos y el diagrama del proyecto.

Referencias de equipos para proyectos similares

Consulte la trituradora de martillos ligera, el alimentador vibratorio y la criba vibratoria lineal. Una instalación similar requiere evaluar la alimentación real, la distribución de productos deseada y las interfaces del sitio.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué debe incluir una oferta para una instalación similar?
Solicite una lista detallada de trituradora, cribas, alimentador, cintas, estructuras, controles y captación de polvo. Aclare si incluye cimentaciones, transporte, instalación, puesta en marcha y repuestos iniciales. Comparar el mismo alcance permite distinguir el precio del equipo del coste total instalado.
¿Qué información del sitio se necesita para preparar el plano?
Facilite un levantamiento topográfico, superficie disponible, ubicación de la descarga anterior y de los acopios, rutas de camiones y acceso para izado. Identifique también la conexión eléctrica, suministro de aire comprimido y espacios de mantenimiento. Estas interfaces determinan la implantación y la obra civil.
¿Cómo deben acordarse las responsabilidades de instalación y puesta en marcha?
Defina quién aporta cimentaciones, estructuras, equipos de izado, instalación eléctrica y mano de obra. El plan debe indicar inspecciones, formación de operadores, condiciones de prueba, registros y responsables de resolver fallos antes de la entrega operativa.
¿Cómo se identifican los repuestos correctos?
Utilice el número de serie, placa, planos de piezas y dimensiones actuales al pedir repuestos. El modelo por sí solo puede no identificar todas las revisiones. Acuerde la lista recomendada de repuestos iniciales y su reposición antes de poner la planta en servicio.
¿Qué documentos de entrega deben confirmarse para Argentina?
Acuerde con proveedor e importador la lista de empaque, factura comercial, documentos de transporte, identificación de equipos y manuales. Pida al agente aduanero local que confirme los requisitos vigentes antes del envío; este caso no establece la admisibilidad de importación ni los aranceles.
¿Qué debe especificar una prueba de aceptación?
Acuerde antes de la puesta en marcha el material de prueba, muestreo, duración, condiciones operativas y puntos de medición. Defina cómo se evaluarán conformidad del producto, funcionamiento y criterios contractuales, quién presenciará la prueba y cómo se registrarán los pendientes.
