Trituradora Móvil

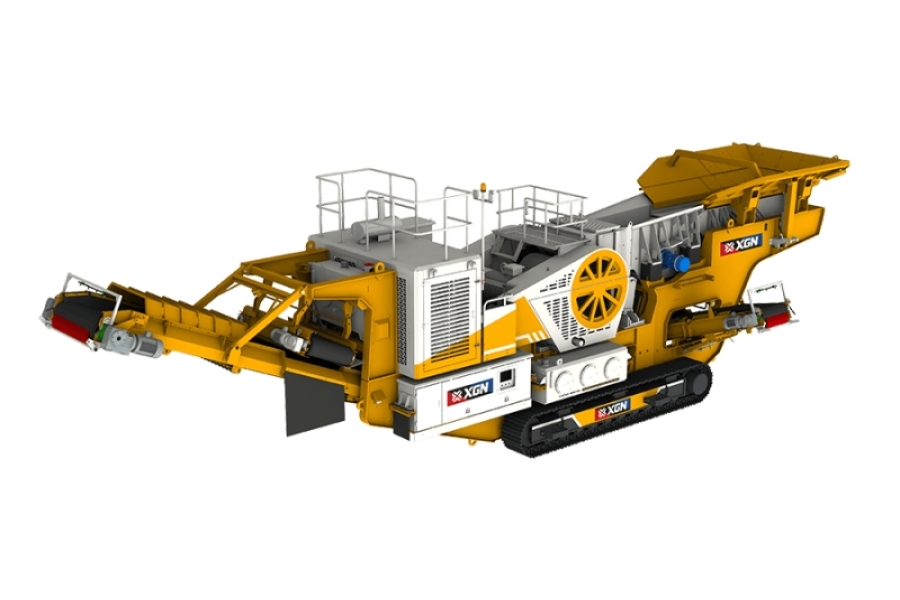

Trituradora de Mandíbula Móvil sobre Orugas

capacidad

80-600 t/h

Tamaño alimentación

≤700 mm

Campos aplicación：Trituración primaria de materiales de dureza media a alta, trituración de mineral en minería, reciclaje de residuos de construcción, producción de agregados y construcción de carreteras, ferrocarriles y puentes.

Materiales aplicables：Adecuada para la trituración gruesa de diversos minerales duros como granito, guijarros de río, basalto, mineral de hierro, etc., cuya resistencia a la compresión no supere los 320 MPa.

Obtener presupuesto Consulta en línea

Introducción del producto
Ventajas producto
principio funcionamiento
Parámetros producto

Introducción del producto

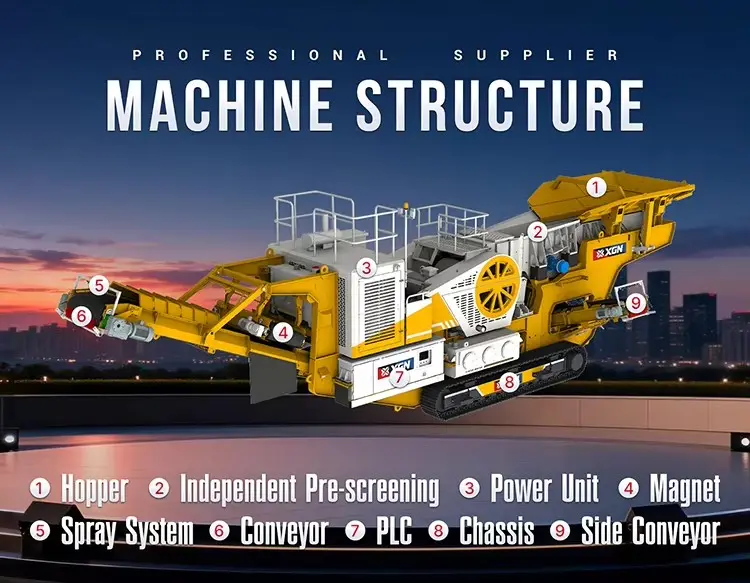

La trituradora de mandíbulas móvil de pista es un sistema de trituración primaria autopropulsado montado en orugas que integra una trituradora de mandíbulas pesada, un alimentador vibrador de gran capacidad, una pantalla vibradora de múltiples cubiertas y un transportador de cinta en un único carro de acero reforzado. Construido para la reducción de tamaño en primera etapa de los materiales más duros encontrados en las operaciones de canteras y minería, elimina la necesidad de cimientos permanentes de hormigón, infraestructura de energía dedicada o logística de transporte costosa desde la cara de explosión hasta la trituradora primaria.

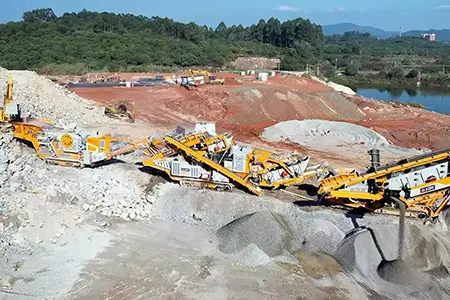

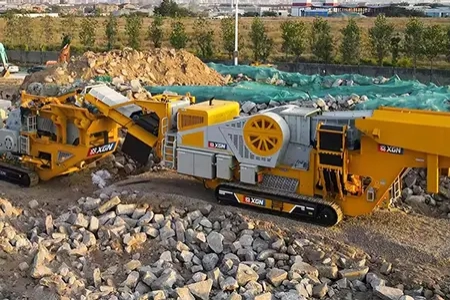

Con una capacidad de procesamiento que varía de 80 a 600 TPH y un tamaño máximo de alimentación de hasta 700 mm, la trituradora móvil de mandíbulas de pista sirve como estación de trituración primaria ideal para circuitos de trituración multietapa, directamente en la cara de extracción. Se utiliza ampliamente en la producción de agregados de roca dura, la minería de metales a cielo abierto, la construcción de infraestructuras a gran escala, el procesamiento de guijarros de ríos y la reducción de materiales de demolición. El diseño totalmente autónomo permite un despliegue rápido, una reubicación sin problemas e integración con unidades de trituradora de cono móvil o de impacto aguas abajo para una línea de trituración y cribado móvil completa.

Ventajas producto

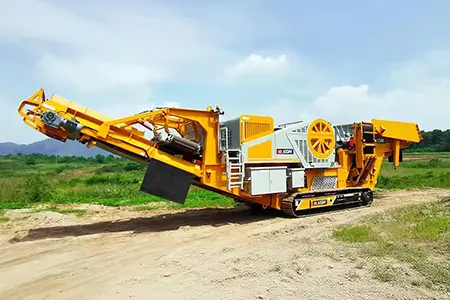

Movilidad superior todo terreno

La oruga de servicio pesado está equipada con motores de desplazamiento de alto par, proporcionando una fuerte tracción en terrenos embarrados, inclinados y húmedos. Admite giro de 360° in situ y movimiento flexible en espacios reducidos, permitiendo un traslado rápido de un sitio a otro sin desmontaje. Perfecta para proyectos con puntos de trabajo que cambian con frecuencia.

Control preciso del tamaño de salida

El tamaño de salida (ajustable de 0 a 40 mm) se puede controlar con precisión ajustando la holgura entre la placa de criba y el revestimiento de impacto. Los ajustes in situ se pueden realizar rápidamente sin necesidad de cambiar moldes o piezas adicionales, adaptándose a diversos tipos de piedra y requisitos de tamaño de producto.

Sistema de doble alimentación (diésel y eléctrica)

La configuración estándar incluye un motor diésel, con una interfaz de red eléctrica externa opcional. Cuando se opera en sitios con suministro eléctrico disponible, cambiar a energía eléctrica reduce significativamente el consumo de combustible y los costos operativos. En áreas remotas o sitios nuevos sin electricidad, la máquina puede funcionar de forma independiente con su motor diésel, adaptándose a diversos entornos de alimentación.

Bajo costo operativo total

El diseño modular compacto distribuye el peso de manera uniforme, sin necesidad de cimientos de hormigón para operar. El sistema integrado de alimentación, trituración, cribado y transporte elimina las correas intermedias y tolvas entre máquinas separadas, reduciendo los pasos de transferencia. Desde la inversión en equipos y el tiempo de instalación hasta el consumo diario de energía, el costo total de propiedad se reduce significativamente.

principio funcionamiento

La roca extraída de la mina, el mineral volado o los escombros se cargan en un alimentador vibratorio, donde las barras de la parrilla preseleccionan los finos para evitar que pasen por la trituradora y reducir el desgaste, mientras dosifican el material grueso hacia la trituradora de mandíbulas a un ritmo constante. Dentro de la trituradora, la mandíbula móvil comprime la roca contra la mandíbula fija en un movimiento elíptico, reduciendo progresivamente el tamaño de las partículas hasta que salen a través del espacio inferior ajustable. El material triturado se criba a continuación: el producto conforme se descarga mediante una cinta transportadora para su almacenamiento o procesamiento adicional, mientras que el material de granulometría excesiva se recircula para su retrituración, garantizando una granulometría consistente. Cuando el frente de trabajo avanza, la trituradora de mandíbula móvil sobre orugas se autopropulsa a una nueva posición o se desplaza sobre un remolque de plataforma baja; no se requiere desmontaje ni grúa, y reanuda la producción completa en cuestión de horas tras su llegada.

Parámetros producto

Modelo	XJ-150	XJ-260	XJ-350E	XJ-350	XJ-350S	XJ-550
Equipo de alimentación
Volumen (m³)	4	6	6	6	6	9
Altura de alimentación (mm)	4200	4350	4350	4350	4350	4500
Máximo tamaño(mm)	460	560	630	630	630	700
Capacidad de alimentación (t/h)	250	450	450	450	450	650
Trituradora
Modelo	C93	C106	C113	C113	C113	C120
Tamaño de alimentación (mm)	930×580	1060×700	1130×750	1130×750	1130×750	1200×870
Rango de descarga (mm)	40-175	70-200	70-200	70-200	70-200	70-275
cinta transportadora
Cinturón principal ancho(mm)	1000	1200	1200	1200	1200	1400
Altura de apilamiento de la banda principal (mm)	3200	3307	3307	3307	3200	3200
Transportador de banda lateral ancho x alto (mm)	650×2196	650×2196	650×2196	650×2196	/	650×2196
Modo de tracción	Motorreductor externo	Motorreductor externo	Motorreductor externo	Motorreductor externo	Motorreductor externo	Motorreductor externo
Máquina completa
Potencia de la máquina (kW)	106.3	149.8	149.8	149.8	138.4	197.8
Potencia del motor (kW)	75	110	110	110	110	160
Capacidad (t/h)	80-335	150-500	160-570	160-570	160-570	175-600
Caminando velocidad (km/h)）	0.6-1	0.6-1	0.6-1	0.6-1	0.6-1	0.6-1
Peso de la máquina (t)	40	48	55.5	52	44	60
Dimensiones: largo* ancho* alto (mm)	12450×3000×3500	16354×3384×3725	16354×3384×3725	16354×3384×3725	13636×3160×3634	17600×3100×3800

Nosotros estamos aqui esperandote

Nuestro equipo profesional puede adaptar la solución a sus necesidades y responder a sus preguntas

PERSONALIZA TU SOLUCIÓN

Preguntas frecuentes

Las ventajas clave incluyen una movilidad superior en todo terreno con giro de 360 ° en el lugar, control preciso del tamaño de salida ajustable de 0 a 40 mm, sistema de alimentación dual para una operación flexible y bajo costo total de operación sin necesidad de cimiento de hormigón.

La roca extraída de la mina, el mineral explotado o los escombros se cargan en un alimentador vibrador, donde las barras grizzly prefiltran finos para eludir la trituradora y reducir el desgaste. Dentro de la trituradora, la mandíbula móvil comprime la roca contra la mandíbula fija en un movimiento elíptico, reduciendo progresivamente el tamaño de la partícula hasta que sale a través del espacio inferior ajustable. El material de gran tamaño se recircula para ser triturado de nuevo para garantizar una gradación consistente.

Las trituradoras móviles con pistas ofrecen una flexibilidad y portabilidad sin igual, lo que permite una rápida reubicación entre sitios de trabajo sin desmontaje ni grúas. Son ideales para proyectos que requieren movimientos frecuentes. Las trituradoras estacionarias, por el contrario, son más eficaces para operaciones a largo plazo y de alto volumen, pero requieren cimientos de hormigón y un tiempo de instalación significativo.

El mantenimiento diario, semanal y periódico es esencial. Los controles diarios incluyen inspeccionar el desgaste de la placa de mandíbula, comprobar la temperatura del rodamiento (normal <75 ℃) y los rodamientos lubricantes. Los controles semanales incluyen la inspección de la placa de conmutación para detectar grietas y comprobar la tensión de la pista y el estado de desgaste. Reemplace las placas de mandíbula cuando el desgaste exceda el 50%. El mantenimiento adecuado garantiza un rendimiento óptimo y prolonga la vida útil del equipo.

- Sí. - Sí. Cuando la cara de trabajo avanza, la trituradora de mandíbulas móvil de pista se autopropulsa a una nueva posición o se mueve en un remolque de cama baja. No se requiere desmontaje ni grúa, y puede reanudar la producción completa en cuestión de horas después de la llegada a un nuevo sitio.
