Trituradora Móvil

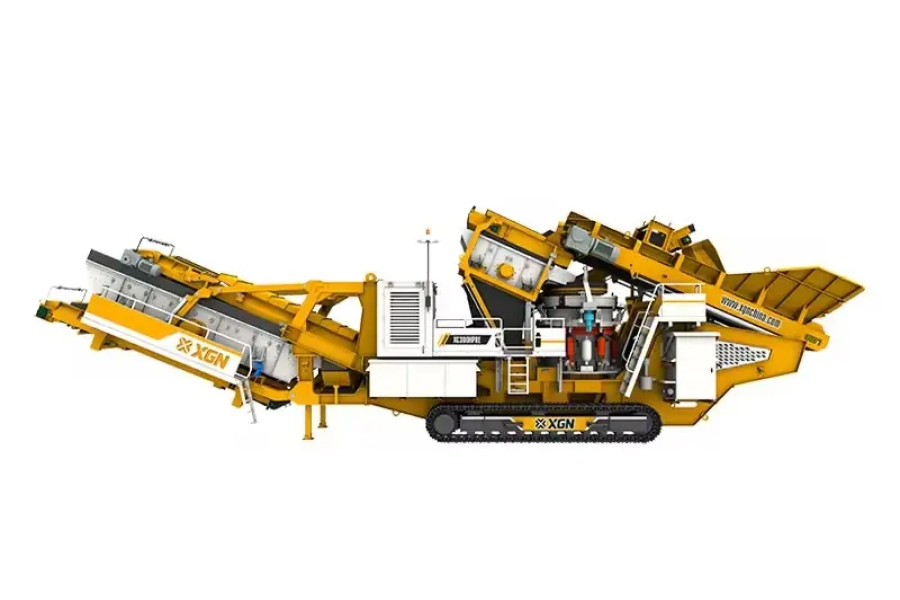

Trituradora de Cono Móvil sobre Orugas

capacidad

500 t/h

Tamaño alimentación

225mm

Campos aplicación：Adecuada para trituración secundaria y terciaria en minería, canteras, proyectos de carreteras, ferrocarriles e ingeniería hidroeléctrica, así como procesamiento de menas metálicas, trituración por contrata y operaciones remotas que requieren reubicación

Materiales aplicables：Capaz de procesar rocas duras como granito y basalto, menas metálicas como hierro, cobre y oro, así como guijarros de río, cuarcita, residuos de construcción previamente triturados y hormigón reciclado.

Obtener presupuesto Consulta en línea

Introducción del producto
Ventajas producto
principio funcionamiento
Parámetros producto

Introducción del producto

La trituradora de cono móvil Xingaonai es una unidad de trituración móvil de alto rendimiento diseñada para aplicaciones de trituración secundaria y terciaria. La trituradora principal está equipada con una trituradora de cono hidráulico multicilindro avanzada, que utiliza el principio de trituración de laminación para producir una excelente forma de partícula con una escamosidad mínima. Toda la máquina está montada en un tren de ruedas pesado, lo que le permite moverse fácilmente dentro de una cantera y entre diferentes sitios de trabajo. Esta unidad está diseñada específicamente para manejar materiales duros y abrasivos como granito, basalto y mineral de hierro, proporcionando una alta capacidad y una calidad superior del producto.

Ventajas producto

Trituración por capas para una forma superior del producto

La trituradora de cono aplica el principio de trituración por capas, donde los materiales son comprimidos entre el manto y el revestimiento cóncavo, formando una acción de trituración multicapa. Esto produce agregados cúbicos y bien formados con mínima proporción de partículas alargadas, siendo ideal para la producción de hormigón de alta calidad y asfalto.

Chasis inferior de servicio pesado con excelente movilidad

El chasis de orugas de servicio pesado proporciona una fuerte tracción en terrenos difíciles. La unidad es compacta para su transporte en remolques de plataforma baja y ofrece un tiempo de instalación rápido en el sitio.

Alta capacidad y alta relación de reducción

Con un diseño robusto de la cámara de trituración, un punto de pivote elevado y una gran abertura de alimentación, la unidad ofrece un alto rendimiento con una alta relación de reducción. La combinación optimizada de cámara de trituración, carrera excéntrica y velocidad garantiza una trituración eficiente de materiales duros y abrasivos.

Sistema de control automatizado de trituración

La unidad cuenta con un avanzado sistema de automatización con arranque/parada de un solo botón, monitoreo en tiempo real de la velocidad de alimentación y la carga de la trituradora, compensación automática del desgaste según el revestimiento y monitoreo remoto a través de telemática.

principio funcionamiento

La trituradora de conos móvil de pista integra un tren de tren de pista, un bastidor de chasis, una unidad de trituradora de conos, un sistema de alimentación y un transportador de descarga en una planta de trituración móvil integrada. Una excavadora o cargadora de ruedas alimenta material en la tolva grande, y un alimentador vibrador o un alimentador de cinta asegura una distribución uniforme del material en el transportador de alimentación de la trituradora. El material entra entonces en la cámara trituradora de cono, donde el manto giratorio gira excéntricamente dentro del revestimiento cóncavo, y el material se comprime, tritura y tritura múltiples veces entre el manto y el cóncavo a través de una acción de laminación de múltiples capas, produciendo una salida consistente con una excelente forma cúbica. Se puede añadir un módulo de pantalla integrado opcional o una pantalla móvil independiente para cribar el material en múltiples productos, con material de gran tamaño devuelto a la trituradora a través de un transportador recirculante para triturar adicionalmente. Finalmente, el material triturado se descarga a través de la cinta transportadora principal en un almacén o directamente en camiones. Todo el proceso puede ser monitoreado y controlado remotamente, garantizando un rendimiento y seguridad óptimos, mientras que el circuito de trituración cerrado garantiza una gradación consistente del producto con un mínimo de sobretrituración, maximizando el rendimiento y la eficiencia.

Parámetros producto

Modelo	XC-300S	XC-300SR	XC-300H	XC-300HRE	XC-300HR
Equipo de alimentación
Capacidad (m³)	6.5	6.5	6.5	6.5	6.5
Altura de alimentación (mm)	2870	2870	2870	2870	2870
Tamaño máximo (mm)	225	225	225	225	225
Capacidad de alimentación (t/h)	500	500	500	500	500
Tipo de trituradora
Tipo de trituradora	Cilindro único	Cilindro único	Multicilíndrico	Multicilíndrico	Multicilíndrico
Pantalla vibratoria largo x ancho (mm)	/	1540×3600	/	1540×3600	1540×3600
Capas de pantalla	/	1	/	1	1
Descarga rango m)	25-54	25-54	10-45	10-45	10-45
Transportador de banda
Cinta transportadora principal (mm)	1200	1200	1200	1200	1200
Ancho de la cinta transportadora de la banda de transferencia (mm)	500	500	500	500	500
Ancho de la cinta transportadora de retorno (mm)	500	500	500	500	500
Ancho de la cinta transportadora de material terminado (mm)	1200	1200	1200	1200	1200
Altura de apilamiento del transportador de banda del producto terminado (mm)	3419	3419	3419	3419	3419
Máquina completa
Máquina completa (kW)	308.7	338.7	308.7	338.7	338.7
Potencia del motor (kW)	250	250	250	250	250
Capacidad (t/h)	290-495	290-495	150-430	150-430	150-430
Velocidad de desplazamiento (km/h)	0.6-1	0.6-1	0.6-1	0.6-1	0.6-1
Peso de la máquina (t)	52	57	55	64	60
dimensiones: largo x ancho x alto (mm)	13850×3200×3800	18357×3300×3800	14850×3200×3800	19247×3070×3731	19247×3070×3731

Nosotros estamos aqui esperandote

Nuestro equipo profesional puede adaptar la solución a sus necesidades y responder a sus preguntas

PERSONALIZA TU SOLUCIÓN

Preguntas frecuentes

Sí, se puede combinar perfectamente con nuestra trituradora de mandíbulas móvil como unidad de trituración secundaria / terciaria. Las dos unidades forman un sistema de trituración de circuito cerrado a través del acoplamiento del transportador, realizando la alimentación continua, la trituración y la salida del producto terminado sin transferencia manual, lo que mejora en gran medida la eficiencia de producción general de los proyectos de canteras y minería.

Equipado con un sistema de pre-cribado independiente y diseño anti-bloqueo, puede eliminar eficazmente el lodo y las partículas finas antes de aplastar. Incluso para los materiales de granito húmedo, basalto o mineral, evita la obstrucción de la cámara y mantiene una salida estable, mientras que el principio de trituración de laminación asegura que la forma de partícula de los agregados terminados no se vea afectada por la humedad del material.

Todos los modelos están diseñados con dimensiones de transporte compactas, que cumplen con las normas internacionales de transporte por carretera. Se pueden accionar directamente en remolques estándar de cama baja para la transferencia por carretera sin desmontaje, y la transición entre diferentes sitios de trabajo se puede completar en medio día, lo que es muy adecuado para proyectos de trituración por contrato y ingeniería remota.

Adopta un diseño de doble potencia (motor diésel + motor eléctrico), que puede cambiar de forma flexible entre energía diésel para sitios fuera de la red y energía eléctrica para bases de producción fijas. El modo eléctrico reduce el consumo de energía en un 30%-40% en comparación con el diesel puro, lo que reduce los costos operativos a largo plazo para la producción continua a gran escala.
