Los servicios para secadores rotativos incluyen inspección mecánica, evaluación del estado del equipo, alineación del tambor, reparación de aros de rodadura y rodillos de apoyo, mantenimiento del sistema de accionamiento, sustitución de sellos, reparación de componentes internos, diagnóstico del proceso, puesta en marcha y formación de operadores.
El servicio correcto depende de los síntomas observados, el historial operativo y el estado del sistema de secado completo, no únicamente de un componente visiblemente desgastado.
Una visita de servicio profesional debe hacer más que sustituir una pieza averiada. Debe identificar por qué se produjo el fallo, documentar el estado mecánico actual del secador, establecer prioridades de reparación y registrar mediciones que puedan compararse durante futuras inspecciones.
Esta guía explica:
Cuándo está justificado solicitar un servicio profesional
Qué incluye normalmente cada categoría de servicio
Cómo se diferencian la inspección, la alineación y la reparación
Cómo determinar el orden correcto de las reparaciones
Qué debe incluir un informe de servicio
Qué información debe preparar la planta antes de solicitar asistencia
¿Qué Son los Servicios para Secadores Rotativos?
Los servicios para secadores rotativos son actividades especializadas de ingeniería y mantenimiento destinadas a mantener el tambor, los apoyos, el accionamiento, los sellos, los componentes internos, la fuente de calor y el sistema de circulación de aire funcionando como una unidad coordinada.
El mantenimiento habitual realizado por los operadores y el servicio profesional están relacionados, pero no son lo mismo.
El personal de la planta normalmente puede encargarse de:
Inspecciones visuales
Limpieza
Lubricación
Revisión de registros operativos
Ajustes operativos básicos
Seguimiento de temperatura, vibración y humedad del producto
Generalmente se necesita un equipo especializado cuando el trabajo incluye:
Mediciones geométricas
Reparaciones estructurales
Alineación del tambor o de los rodillos
Mecanizado de componentes
Diagnóstico de vibraciones
Ajuste del quemador o del flujo de aire
Corrección de cimentaciones
Sustitución de componentes principales
Puesta en marcha después de una reparación
El alcance del servicio debe definirse a partir de evidencias obtenidas del equipo.
Por ejemplo, cambiar los sellos no corregirá una fuga persistente si el movimiento excesivo o la desalineación del tambor vuelve a dañar los sellos nuevos. Del mismo modo, rectificar un aro desgastado sin identificar el problema de distribución de carga o alineación puede permitir que el mismo patrón de desgaste vuelva a aparecer.
| Categoría de servicio | Objetivo principal | Alcance habitual |
|---|---|---|
| Inspección mecánica | Establecer el estado mecánico actual | Aros, rodillos de apoyo, rodillos de empuje, engranajes, rodamientos, tambor, bases, sellos e internos |
| Auditoría del proceso | Identificar la causa de un secado inestable | Variación de alimentación, flujo de aire, perfil de temperatura, quemador, tiempo de residencia y cortina de material |
| Alineación del tambor | Restablecer el eje de rotación y la distribución de carga | Línea central, pendiente, posición de aros y rodillos, bases y desplazamiento del tambor |
| Corrección del desplazamiento axial | Controlar la posición axial del tambor | Contacto con rodillos de empuje y ajuste controlado de rodillos de apoyo |
| Servicio de aros y rodillos | Corregir superficies portantes dañadas o irregulares | Medición del desgaste, rectificado, mecanizado, reparación o sustitución |
| Servicio del accionamiento | Restablecer una transmisión de potencia estable | Contacto corona-piñón, juego, acoplamiento, reductor, motor y lubricación |
| Servicio de sellos y conexiones | Reducir fugas incontroladas de aire y material | Inspección, sustitución y corrección geométrica de las interfaces |
| Reparación del tambor e internos | Restablecer la integridad estructural y el secado | Secciones del tambor, soldaduras, paletas y componentes internos |
| Reconstrucción o modernización | Prolongar la vida útil o adaptar el secador | Rediseño de componentes, cambios de capacidad y actualización de controles |
| Puesta en marcha y formación | Establecer una operación estable después de la reparación | Pruebas en vacío, pruebas con carga, procedimientos y formación |
Para planificar trabajos preventivos en toda una instalación, también puede consultarse el servicio técnico de XINGAONAI. Este artículo se centra específicamente en determinar cuándo un secador necesita inspección especializada, alineación o reparación.
¿Cuándo Debe Solicitarse un Servicio Profesional?
Debe considerarse un servicio profesional cuando:
El problema no puede diagnosticarse con las comprobaciones habituales
El mismo fallo se repite después de cada reparación
Aparece desgaste anormal en aros, rodillos o engranajes
El trabajo afecta a la geometría o al sistema portante
El rendimiento disminuye aunque se haya realizado el mantenimiento normal
Una reparación importante, traslado o trabajo de cimentación ha cambiado la geometría
La seguridad o la integridad estructural pueden estar afectadas
| Condición observada | Áreas que deben investigarse | Primer servicio recomendado |
|---|---|---|
| Vibración anormal, traqueteo o ruido de fricción | Engranajes, rodamientos, rodillos, aros, alineación, acumulación o cimentación | Inspección en funcionamiento y análisis de vibraciones |
| Desgaste rápido o desigual de aros y rodillos | Alineación, pendiente de rodillos, asentamiento de bases, carga o superficies | Inspección geométrica y evaluación de alineación |
| Contacto intenso y continuo con un rodillo de empuje | Desplazamiento axial, ajuste de rodillos, pendiente o línea central | Evaluación de alineación y desplazamiento axial |
| Rodamientos calientes o fallos repetidos | Lubricación, ajuste, sobrecarga, eje o desalineación | Inspección mecánica y análisis de causa raíz |
| Desgaste de dientes o contacto inestable | Excentricidad de la corona, posición del piñón, juego, base o alineación | Inspección del accionamiento y la alineación |
| Fugas de aire o material | Sellos desgastados, interfaces deformadas, movimiento del tambor o presión | Inspección de sellos y sistema mecánico |
| Humedad de descarga inestable | Alimentación, paletas, residencia, quemador, aire, acumulación o sellos | Auditoría de proceso e inspección mecánica |
| El secador no alcanza la capacidad esperada | Material, alimentación, aire, calor, acumulación o restricciones | Auditoría del proceso y del equipo |
| Grietas, deformación o soldaduras dañadas | Fatiga, sobrecalentamiento, apoyos o desalineación prolongada | Evaluación estructural por personal cualificado |
| Problemas después de una reparación o traslado | Geometría, bases, engranajes o ajustes operativos | Alineación y nueva puesta en marcha |
Estos síntomas no deben considerarse diagnósticos definitivos.
Por ejemplo, una vibración puede deberse a desalineación, superficies de rodadura dañadas, mal contacto de engranajes, acumulación de material, uniones estructurales flojas o un componente giratorio desequilibrado. La causa debe verificarse antes de recomendar la sustitución de piezas.
Inspección en Funcionamiento vs. Inspección Durante una Parada
Una evaluación completa puede requerir una inspección en funcionamiento y otra durante una parada controlada. Cada una proporciona información diferente.
Inspección Mientras el Secador Está Funcionando
La inspección en funcionamiento muestra cómo se comporta el equipo bajo su carga térmica y mecánica real.
Dependiendo de las normas de la planta y del acceso seguro, pueden observarse:
Patrones de ruido y vibración
Temperaturas de rodamientos y apoyos
Contacto entre aros y rodillos
Seguimiento del tambor
Contacto con los rodillos de empuje
Funcionamiento de la corona y el piñón
Fugas en los sellos
Lubricación visible desde puntos seguros
Movimiento y excentricidad visible del tambor
Estabilidad de la alimentación
Uniformidad de la descarga
Llama, tiro y gases de escape, cuando corresponda
Estas observaciones aportan contexto operativo, pero no sustituyen las mediciones realizadas durante una parada.
No deben retirarse protecciones ni entrar en zonas peligrosas mientras el equipo está funcionando. Toda inspección debe cumplir los procedimientos de seguridad y acceso de la planta.
Inspección Durante una Parada Controlada
Una parada controlada permite acceder a componentes y puntos de medición que no pueden comprobarse de forma segura durante la producción.
La inspección puede incluir:
Perfiles de las superficies de aros y rodillos
Línea central y pendiente del tambor
Geometría de las estaciones de apoyo
Patrón de contacto y juego de engranajes
Holguras de rodamientos y estado de ejes
Espesor del tambor en ubicaciones seleccionadas
Inspección de soldaduras y estructura
Estado de paletas y elevadores internos
Desgaste y montaje de sellos
Cimentación, placas base y pernos de anclaje
Acumulaciones y obstrucciones internas
Quemador, conductos y sistema de captación de polvo
Antes de realizar mantenimiento o una inspección interna, la planta debe seguir su procedimiento de control de energías y las normativas locales aplicables.
En Estados Unidos, la norma OSHA 29 CFR 1910.147 regula las tareas de mantenimiento en las que una puesta en marcha inesperada o la liberación de energía almacenada puede causar lesiones.
La Alineación y el Desplazamiento Axial No Son lo Mismo
La alineación y el desplazamiento axial del tambor están relacionados, pero describen condiciones diferentes.
¿Qué Es la Alineación?
La alineación establece la posición del tambor y sus apoyos respecto al eje de rotación previsto.
La evaluación puede incluir:
Línea central del tambor
Pendiente
Elevación de las bases
Posición y geometría de los aros
Posición y geometría de los rodillos
Excentricidad del tambor
Estado de la cimentación
Relación entre el tambor y el accionamiento
El objetivo es distribuir correctamente la carga y mantener una relación estable entre tambor, aros, rodillos de apoyo, rodillos de empuje y accionamiento.
¿Qué Es el Desplazamiento Axial?
Describe la posición y el movimiento longitudinal del tambor entre los rodillos de empuje.
Un tambor que funciona correctamente no debería permanecer intensamente cargado contra un solo rodillo de empuje sin una razón de diseño. El contacto continuo puede acelerar el desgaste e indicar un ajuste incorrecto, una geometría inadecuada, un problema de pendiente o un comportamiento térmico anormal.
Los pequeños ajustes de los rodillos de apoyo pueden influir en el desplazamiento axial. Sin embargo, ajustar repetidamente los rodillos sin comprobar toda la geometría puede ocultar un problema mayor.
Secuencia Recomendada de Alineación
Revisar síntomas, planos, historial de reparación y mediciones anteriores.
Observar el secador bajo carga normal cuando sea seguro.
Medir tambor, aros, rodillos, bases y accionamiento.
Determinar si deben corregirse primero el desgaste, el movimiento de bases o el daño estructural.
Completar el mecanizado, reparación o sustitución necesarios.
Alinear apoyos y accionamiento mediante un método de medición adecuado.
Verificar el movimiento del tambor, el contacto de engranajes y el comportamiento axial.
Registrar las mediciones finales como una nueva referencia de mantenimiento.
La alineación debe comprobarse después de:
Sustitución de rodillos de apoyo
Rectificado de aros o rodillos
Corrección de cimentaciones
Trabajo sobre placas base
Sustitución de una sección del tambor
Traslado del secador
Sustitución de corona o piñón
Modificación del accionamiento
¿Qué Incluye la Reparación de un Secador Rotativo?
La reparación puede abarcar desde una sustitución programada hasta una reconstrucción estructural importante.
Debe corregir tanto el componente dañado como la condición que produjo el daño.

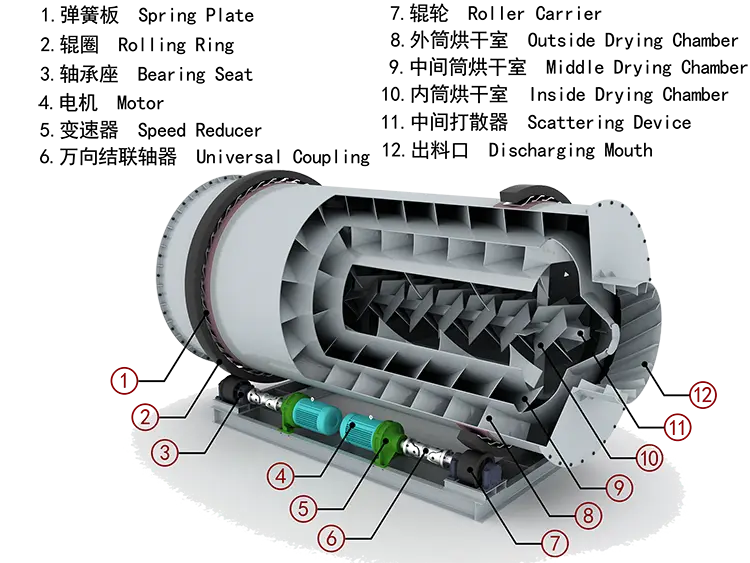

Aros, Rodillos de Apoyo y Rodillos de Empuje
Estos componentes soportan, hacen girar y controlan el tambor.
La inspección debe considerar:
Patrón de desgaste
Ancho de contacto
Daños superficiales
Diámetro restante
Redondez y perfil
Estado de los ejes
Estado de los rodamientos
Lubricación
Distribución de carga
Contacto de los rodillos de empuje
Algunos daños leves o moderados pueden corregirse mediante rectificado o mecanizado controlado.
La pérdida importante de sección, las grietas, la deformación o unas dimensiones inferiores al límite permitido pueden exigir sustitución. La decisión debe basarse en mediciones, material, diseño original y límites aprobados, no solo en la apariencia visual.
Corona, Piñón, Acoplamiento y Accionamiento
El servicio puede incluir la comprobación de:
Contacto de los dientes
Juego entre corona y piñón
Excentricidad de la corona
Posición del piñón
Alineación del acoplamiento
Estado del reductor
Rendimiento del motor
Lubricación
Pernos de montaje
Estabilidad de la base
No debe instalarse una corona o un piñón nuevos antes de comprobar los apoyos y la cimentación. Un problema no corregido puede dañar rápidamente los componentes de reemplazo.
Sellos y Conexiones de Entrada y Salida
Los sellos desgastados pueden permitir:
Pérdida de aire caliente
Entrada de aire ambiente
Emisión de polvo
Fuga de material
Inestabilidad de presión
Reducción de la eficiencia térmica
Además del sello, deben comprobarse el movimiento del tambor, su excentricidad y la geometría de la interfaz. Un movimiento excesivo puede reducir significativamente la vida del nuevo sello.
Tambor, Soldaduras y Estructura
Las grietas, deformaciones y soldaduras dañadas requieren una evaluación de ingeniería.
El método de reparación depende de:
Ubicación del daño
Carga del tambor
Material
Historial térmico
Longitud y dirección de la grieta
Deformación local
Estado de los apoyos
Pérdida de espesor
Requisitos de soldadura e inspección
Reparar una grieta sin identificar la tensión que la produjo puede permitir que vuelva a aparecer.
Paletas Elevadoras e Internos
Las paletas controlan cómo se eleva, distribuye y expone el material al gas caliente.
Las paletas ausentes, dobladas o desgastadas pueden alterar:
Formación de la cortina de material
Transferencia de calor
Tiempo de residencia
Acumulación de material
Uniformidad de la humedad final
Arrastre de finos hacia el escape
La disposición interna debe revisarse conjuntamente con las características del material y el funcionamiento de la secadora rotativa, en lugar de sustituir las paletas únicamente por piezas de forma similar.
Realice las Reparaciones en el Orden Correcto
1. Controlar los Riesgos de Seguridad
Corregir protecciones ausentes, estructuras inestables, riesgos de incendio, accesos inseguros y fuentes de energía no controladas.
2. Identificar la Causa Raíz
Determinar si el daño está relacionado con:
Desalineación
Carga incorrecta
Lubricación deficiente
Acumulación de material
Temperatura
Movimiento de la cimentación
Deformación estructural
Operación inadecuada
Repuestos incompatibles
3. Restaurar los Componentes Portantes
Reparar o sustituir aros, rodillos, rodamientos, ejes, bastidores y bases según sea necesario.
4. Corregir la Geometría y la Alineación
Restablecer la relación entre tambor, estaciones de apoyo y accionamiento después de completar las reparaciones mecánicas principales.
5. Reparar y Ajustar el Accionamiento
Ajustar contacto, juego, acoplamiento y lubricación utilizando la geometría corregida.
6. Restaurar Sellos e Internos
Completar los trabajos en sellos, conexiones, paletas e internos después de controlar el movimiento del tambor.
7. Ajustar el Proceso de Secado
Verificar bajo carga:
Caudal de alimentación
Aporte térmico
Flujo de aire
Tiro
Cortina de material
Tiempo de residencia
Estado del gas de escape
Humedad de descarga
La secuencia puede ajustarse al estado real del equipo, pero evita sustituir la pieza más visible mientras permanece la causa del daño.
¿Servicio Preventivo, Reparación Correctiva o Reconstrucción?
| Estado del equipo | Respuesta habitual | Objetivo |
|---|---|---|
| Operación estable sin desgaste anormal | Inspección preventiva y medición de referencia | Detectar cambios antes de afectar la producción |
| Desgaste inicial, pequeñas fugas o variación de vibración | Mantenimiento correctivo específico | Detener el deterioro y confirmar la causa |
| Fallos repetidos o menor rendimiento | Auditoría de causa raíz y reparación planificada | Corregir el problema del sistema |
| Desgaste importante en varios sistemas | Reparación mayor o reconstrucción parcial | Restablecer integridad y fiabilidad |
| Daño estructural, repuestos obsoletos o nueva función | Evaluación de reconstrucción, modernización o sustitución | Comparar coste del ciclo de vida y riesgo |
Una reconstrucción no es automáticamente la solución más económica.
Deben evaluarse:
Estado restante del tambor
Bases y cimentación
Capacidad futura requerida
Consumo energético
Requisitos ambientales
Disponibilidad de repuestos
Vida operativa prevista
Coste de las paradas
Magnitud de los cambios del proceso
Riesgo de reparaciones repetidas
Si el proceso ha cambiado sustancialmente, un secador rotativo correctamente dimensionado puede ofrecer resultados más previsibles que modificar repetidamente una unidad inadecuada.
¿Qué Debe Incluir un Informe de Servicio?
Un informe útil debe servir para planificar, establecer prioridades, preparar repuestos y comparar la evolución del equipo.
Debe incluir, cuando corresponda:
Identificación del equipo y alcance
Condiciones durante la inspección
Métodos de medición
Información de los instrumentos
Fotografías vinculadas a hallazgos
Dimensiones registradas
Temperaturas
Holguras
Valores de vibración
Mediciones de desgaste
Resultados de alineación y geometría
Estado de aros, rodillos, rodamientos, engranajes, tambor, sellos e internos
Causas probables
Causas alternativas que requieran pruebas
Prioridades según seguridad, urgencia e impacto
Reparaciones recomendadas
Orden de ejecución
Materiales y repuestos necesarios
Requisitos de elevación y acceso
Mediciones después del ajuste
Elementos no inspeccionados
Limitaciones restantes
Comprobaciones posteriores
Las mediciones finales deben conservarse en el historial del equipo. Las tendencias suelen ser más útiles que una lectura aislada porque muestran cambios en desgaste, temperatura, vibración, engranajes y desplazamiento axial.
Información que Debe Prepararse Antes de Solicitar Servicio
Prepare, en la medida de lo posible:
Fabricante, modelo, número de serie y año
Diámetro, longitud, pendiente y accionamiento
Planos, manuales e informes anteriores
Material, densidad aparente, abrasividad y granulometría
Caudal de alimentación y capacidad prevista
Humedad de entrada y humedad objetivo
Fuente de calor, temperatura y disposición del aire
Síntomas actuales y fecha de inicio
Fotografías y vídeos tomados desde lugares seguros
Registros de temperatura, corriente, vibración y humedad
Historial de lubricación
Sustituciones recientes
Trabajos anteriores de alineación, rectificado o cimentación
Ventana de parada disponible
Restricciones de acceso
Capacidad de grúas, andamios y elevación
Requisitos locales de seguridad y permisos
Repuestos disponibles
Si el problema está relacionado con capacidad, consumo de combustible o humedad final, también deben proporcionarse datos representativos del material.
En plantas de minerales puede ser necesario determinar primero qué cantidad de agua se elimina mediante espesamiento o filtración. La comparación entre criba deshidratadora, prensa de filtro y espesador ayuda a definir qué carga de humedad llegará al secador.
En aplicaciones como el proceso de beneficio de hematita, el secado puede ser una etapa posterior a la concentración y filtración, por lo que los datos de alimentación deben representar el producto realmente entregado al secador.
Cómo Evaluar un Proveedor de Servicios
No evalúe al proveedor únicamente por tiempo de respuesta o precio.
Pregunte si puede:
Demostrar experiencia con equipos rotativos pesados
Inspeccionar apoyos y accionamiento como un sistema
Explicar sus métodos de medición
Diferenciar problemas mecánicos y de proceso
Trabajar con planos existentes
Crear mediciones de referencia si no existen planos
Suministrar o fabricar repuestos compatibles
Realizar o coordinar mecanizado
Realizar o coordinar soldadura cualificada
Planificar elevación y acceso
Ejecutar la puesta en marcha
Cumplir las normas de seguridad de la planta
Entregar un informe escrito y priorizado
Documentar valores antes y después
Proporcionar seguimiento posterior
Para equipos de otro fabricante, confirme:
Si acepta equipos de terceros
Qué planos necesita
Qué mediciones de campo realizará
Cómo verificará la compatibilidad
Quién aprobará el diseño
Si incluye instalación y puesta en marcha
No debe suponerse que un repuesto es intercambiable únicamente por tener dimensiones nominales o apariencia similares.
¿Qué Determina el Coste del Servicio?
Los principales factores son:
Inspección únicamente o reparación
Diámetro y longitud del secador
Número de estaciones de apoyo
Ubicación de la planta
Movilización de técnicos
Acceso seguro
Necesidad de parada
Instrumentos necesarios
Número y especialización del personal
Grúas y elevación
Andamios
Soldadura y mecanizado
Cantidad y tamaño de repuestos
Daño estructural
Estado de la cimentación
Disponibilidad de planos
Urgencia
Plazo de fabricación de piezas
Puesta en marcha y seguimiento
Solicite un alcance que separe:
Inspección
Mediciones
Ingeniería
Mano de obra
Repuestos
Mecanizado
Soldadura
Elevación
Andamios
Viajes
Puesta en marcha
Trabajos opcionales
Si la decisión es reparar o sustituir, compare la propuesta con la inversión total explicada en la guía de precios de secadores rotativos.
Conclusión
Los servicios eficaces comienzan con un diagnóstico.
La inspección establece el estado. La alineación restablece la relación mecánica. La reparación corrige los componentes dañados. La revisión del proceso confirma si el sistema puede cumplir su función.
El plan más fiable considera el secador como un sistema completo. Aros, rodillos, componentes de empuje, engranajes, sellos, tambor, paletas, quemador, aire y alimentación se influyen mutuamente.
Antes de solicitar asistencia, prepare planos, material, caudal, humedades, temperaturas, síntomas, historial, fotografías, ventana de parada y condiciones de acceso.
El equipo técnico de XINGAONAI puede revisar estos datos para determinar el siguiente paso de inspección o ingeniería.
