Convertir piedra natural en arena manufacturada de alta calidad requiere más que simplemente triturar rocas en partículas más pequeñas. Un proceso completo de piedra a arena debe controlar el tamaño de alimentación, las etapas de trituración, la forma de las partículas, la granulometría, el contenido de finos y la calidad del producto final.
La arena manufacturada se utiliza cada vez más en hormigón, asfalto, construcción de carreteras y otros proyectos de infraestructura donde la arena natural es limitada o su calidad es inconsistente. Una planta de trituración y fabricación de arena bien diseñada puede convertir materiales rocosos adecuados en productos de arena controlados, produciendo también fracciones de agregado útiles.
Esta guía explica el proceso completo desde la alimentación de piedra y la trituración hasta la fabricación de arena, el cribado y la clasificación final del producto.
1. ¿Qué es el proceso de piedra a arena?
El proceso de piedra a arena es una serie de operaciones de trituración, conformación, cribado y clasificación utilizadas para producir arena manufacturada a partir de roca natural.
Un proceso típico puede resumirse como:
Piedra bruta → Trituración primaria → Trituración secundaria → Cribado → Fabricación de arena → Cribado fino → Arena manufacturada
Dependiendo de la materia prima y los requisitos del producto final, pueden incluirse etapas adicionales de trituración, lavado o clasificación.
El objetivo es reducir las rocas grandes al tamaño requerido y producir partículas con forma y granulometría adecuadas.
2. Paso 1: Alimentación de la piedra bruta
El proceso comienza con la carga de piedra bruta en una tolva de alimentación.
Un alimentador vibratorio se utiliza comúnmente para regular el flujo de material hacia la trituradora primaria. Una alimentación constante ayuda a mantener una operación estable de la trituradora y evita fluctuaciones repentinas en la producción.
Antes de la alimentación, el material debe evaluarse para determinar:
Tamaño máximo de los fragmentos
Dureza
Abrasividad
Contenido de humedad
Contenido de arcilla y tierra
Distribución natural del tamaño de partícula
Estas características influyen en la selección de trituradoras, cribas y otros equipos de la planta.

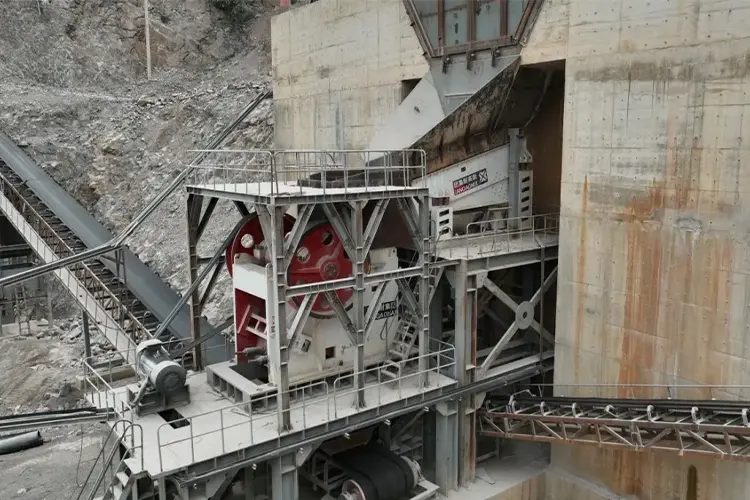

3. Paso 2: Trituración primaria
La trituradora primaria reduce las rocas grandes a un tamaño que puede ser manejado por los equipos de trituración posteriores.
Una trituradora de mandíbulas se utiliza comúnmente para la trituración primaria porque puede aceptar material de alimentación relativamente grande y proporcionar una reducción de tamaño confiable.
Los principales objetivos de la trituración primaria son:
Reducir rocas grandes
Crear una alimentación adecuada para la trituración secundaria
Mejorar el manejo del material
Establecer un tamaño de alimentación estable para la siguiente etapa
La trituradora primaria normalmente no produce la arena manufacturada final. En cambio, prepara el material para una mayor reducción.

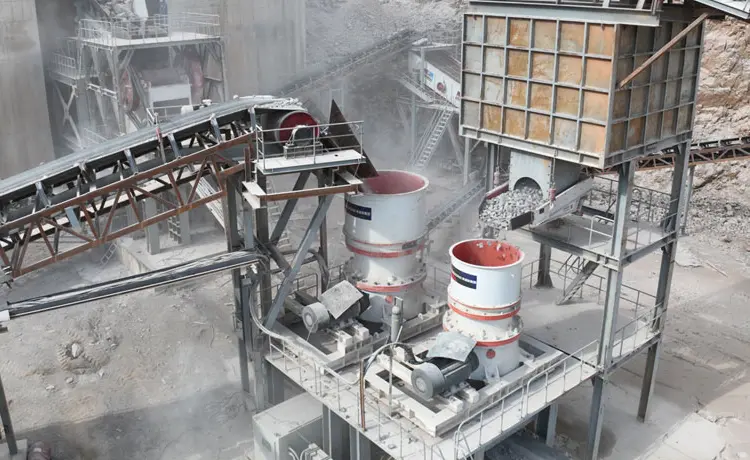

4. Paso 3: Trituración secundaria
Después de la trituración primaria, el material entra en la etapa de trituración secundaria.
Pueden utilizarse trituradoras de cono, trituradoras de impacto u otros equipos de trituración adecuados según las características de la roca y el producto deseado.
La trituración secundaria reduce aún más el material y lo prepara para la etapa de fabricación de arena.
Para rocas duras y abrasivas como el granito y el basalto, se consideran comúnmente las trituradoras de cono por su capacidad para manejar materiales exigentes.
Para algunos materiales más blandos o semiduros, la trituración por impacto puede ser apropiada.
La elección correcta depende de las propiedades del material y la relación de reducción requerida.

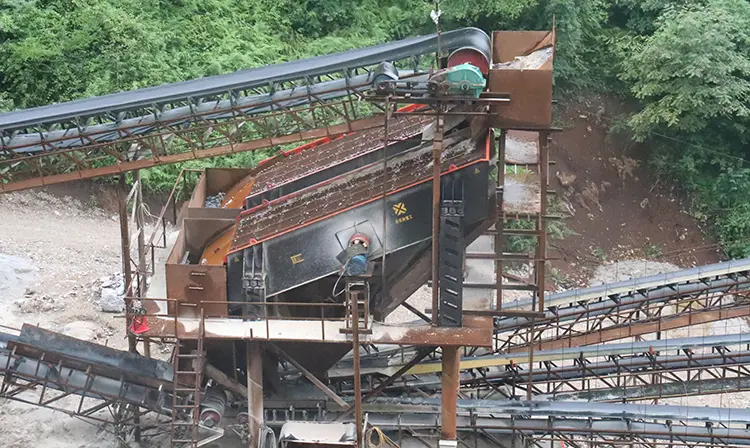

5. Paso 4: Cribado y clasificación del material
Después de la trituración secundaria, el material se criba típicamente.
Una criba vibratoria separa las partículas según su tamaño. El material sobredimensionado puede devolverse a la trituradora, mientras que el material de tamaño adecuado puede pasar a la siguiente etapa.
Un circuito cerrado simplificado puede verse así:
Trituradora secundaria → Criba vibratoria → Retorno de sobredimensionado → Trituradora secundaria
El cribado ayuda a controlar la distribución del tamaño de partícula que entra en la máquina de fabricación de arena.
También puede evitar que el material que ya cumple con el tamaño requerido se someta a una trituración innecesaria.
6. Paso 5: Fabricación de arena
La piedra preparada se alimenta entonces a una máquina de fabricación de arena.
Una trituradora de impacto de eje vertical (VSI) se utiliza ampliamente para esta etapa porque la trituración por impacto puede reducir el tamaño de partícula y mejorar la forma del producto final.
Dentro de la máquina, el material se acelera y se somete a un impacto de alta velocidad. Este proceso rompe las partículas y puede ayudar a producir agregados finos más cúbicos.
La etapa de fabricación de arena es particularmente importante cuando el producto final debe cumplir con requisitos estrictos de forma y granulometría de partículas.
7. Paso 6: Cribado final
Después de la fabricación de arena, el material triturado se criba nuevamente.
La etapa de cribado final separa la arena manufacturada terminada de las partículas más gruesas.
Dependiendo del diseño de la planta, pueden producirse varias fracciones de producto, como:
Arena manufacturada
Agregado fino
Agregado medio
Material sobredimensionado
Las partículas sobredimensionadas pueden devolverse a la máquina de fabricación de arena para una trituración adicional.
Esta disposición de circuito cerrado permite a la planta mantener tamaños de producto más consistentes.
8. Paso 7: Lavado de arena cuando sea necesario
No todas las plantas de piedra a arena requieren lavado.
Si la materia prima contiene arcilla, limo, polvo u otras impurezas no deseadas en exceso, puede añadirse una etapa de lavado de arena.
Los equipos más comunes incluyen:
Lavadoras de arena de rueda
Lavadoras de arena de tornillo
Hidrociclones
Cribas deshidratadoras
El lavado puede mejorar la limpieza de la arena manufacturada y ayudar a controlar los contaminantes finos no deseados.
Sin embargo, el lavado también genera un consumo adicional de agua y requiere la gestión de pulpa y aguas residuales. Por lo tanto, debe incluirse solo cuando la materia prima y las especificaciones del producto final lo justifiquen.
9. ¿Cómo controla la calidad del producto una planta de piedra a arena?
La calidad de la arena manufacturada depende de varios factores, no solo de la máquina de fabricación de arena.
Los parámetros importantes incluyen:
Distribución del tamaño de partícula
La arena final debe tener una granulometría adecuada para su aplicación prevista.
Forma de la partícula
Las partículas excesivamente alargadas o escamosas pueden afectar el empaquetamiento y el rendimiento del hormigón posterior.
Contenido de material fino
Una cantidad apropiada de material fino puede ser beneficiosa, pero los finos excesivos pueden afectar el rendimiento del producto terminado.
Limpieza
La arcilla, el material orgánico y el polvo excesivo pueden reducir la idoneidad de la arena manufacturada para ciertas aplicaciones.
Consistencia
La planta debe mantener una calidad de producto estable durante toda la operación continua.
Por lo tanto, la trituración adecuada, el cribado, la clasificación y el control del proceso son todos importantes.
10. Equipos comunes en una planta de piedra a arena
Una línea de producción típica de piedra a arena puede incluir:
| Etapa de procesamiento | Equipo típico |
|---|---|
| Alimentación | Alimentador vibratorio |
| Trituración primaria | Trituradora de mandíbulas |
| Trituración secundaria | Trituradora de cono o trituradora de impacto |
| Cribado | Criba vibratoria |
| Fabricación de arena | Trituradora VSI |
| Cribado fino | Criba vibratoria |
| Lavado | Lavadora de arena o hidrociclón |
| Deshidratado | Criba deshidratadora |
| Transporte | Cinta transportadora |
La configuración real del equipo debe adaptarse a la materia prima y a la capacidad de producción requerida.
Por ejemplo, una piedra caliza relativamente blanda puede requerir una disposición de trituración diferente a la del granito altamente abrasivo.
11. Proceso de piedra a arena para diferentes rocas
Piedra caliza
La piedra caliza se procesa comúnmente para producir arena manufacturada para hormigón, asfalto y aplicaciones de construcción. Sus características de trituración relativamente favorables pueden hacerla adecuada para la producción de arena por impacto.
Granito
El granito es duro y abrasivo, por lo que el circuito de trituración debe tener en cuenta un mayor desgaste. Puede utilizarse un circuito de trituración de múltiples etapas con cribado adecuado y una máquina de fabricación de arena VSI.
Basalto
El basalto también es duro y abrasivo. La selección del equipo debe centrarse en la eficiencia de trituración, la resistencia al desgaste y la forma de partícula requerida.
Guijarros de río
Los guijarros de río son típicamente duros y redondeados. Una etapa adecuada de fabricación de arena por impacto puede ayudar a remodelar el material y producir agregado fino.
El mejor diagrama de flujo depende de las propiedades específicas del depósito, no solo del nombre de la roca.
12. Fabricación de arena en circuito abierto vs circuito cerrado
Una planta de piedra a arena puede operar con diferentes configuraciones de circuito.
Circuito abierto
En un circuito abierto, el material pasa a través de la trituradora sin ser devuelto sistemáticamente para una trituración adicional.
Esta configuración puede ser más simple, pero el control del tamaño del producto puede ser menos preciso.
Circuito cerrado
En un circuito cerrado, una criba separa el producto terminado del material sobredimensionado y devuelve la fracción sobredimensionada a la trituradora.
Una disposición típica es:
Máquina de fabricación de arena → Criba → Producto terminado + Retorno de sobredimensionado
La operación en circuito cerrado generalmente proporciona un mejor control del tamaño del producto y puede ser útil cuando se requieren especificaciones consistentes de arena manufacturada.
13. Cómo mejorar la eficiencia de producción de piedra a arena
Varias medidas pueden mejorar el rendimiento de una planta de trituración y fabricación de arena.
Mantener una alimentación estable
Una alimentación uniforme ayuda a que las trituradoras operen más cerca de sus condiciones previstas.
Controlar el tamaño de alimentación
El material sobredimensionado puede aumentar el consumo de energía y el desgaste.
Evitar la trituración innecesaria
El material que ya cumple con el tamaño requerido no debe procesarse repetidamente.
Optimizar los ajustes de la trituradora
Los ajustes de la trituradora deben equilibrar la capacidad de producción con los requisitos del producto final.
Mantener las cribas
Los medios de cribado dañados u obstruidos pueden reducir la eficiencia de la clasificación.
Monitorear las piezas de desgaste
Los componentes desgastados pueden afectar tanto la producción como la forma de las partículas.
Reducir el tiempo de inactividad no planificado
El mantenimiento preventivo puede mejorar la disponibilidad de la planta y la producción general.
14. Cómo diseñar una línea de producción de piedra a arena
Un proceso de diseño práctico debe comenzar con la materia prima en lugar del equipo.
Primero, determinar la capacidad de producción requerida y las especificaciones finales de la arena.
A continuación, analizar la materia prima para determinar dureza, abrasividad, humedad, contenido de arcilla y distribución del tamaño de partícula.
Las etapas de trituración pueden seleccionarse según la relación de reducción requerida.
Una secuencia de diseño típica es:
Análisis de materia prima → Cálculo de capacidad → Selección de etapas de trituración → Diseño de cribado → Selección de fabricación de arena → Clasificación del producto → Lavado/deshidratado si es necesario
Los equipos deben estar equilibrados en todo el circuito.
Por ejemplo, una máquina de fabricación de arena de alta capacidad no aumentará la producción general si la trituradora aguas arriba o el sistema de cribado final no pueden proporcionar suficiente alimentación adecuada.

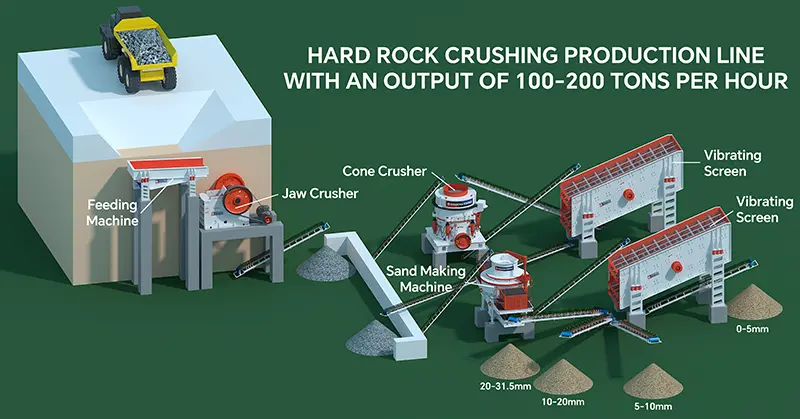

15. Diagrama de flujo típico de piedra a arena
Una línea básica de producción de arena manufacturada puede organizarse de la siguiente manera:
Piedra bruta
↓
Alimentador vibratorio
↓
Trituradora de mandíbulas
↓
Trituradora de cono / Trituradora de impacto
↓
Criba vibratoria
↓
Máquina de fabricación de arena VSI
↓
Cribado final
↓
Arena manufacturada
Si el material contiene impurezas excesivas, el proceso puede ampliarse:
Cribado final → Lavado de arena → Deshidratado → Arena terminada
El diagrama de flujo final debe personalizarse según el material de alimentación y las especificaciones del producto.
Conclusión
El proceso de piedra a arena convierte roca natural adecuada en arena manufacturada mediante una combinación de trituración, cribado, conformación y, cuando es necesario, lavado y deshidratado.
Una línea de producción típica incluye trituración primaria, trituración secundaria, cribado, fabricación de arena y clasificación final. La tecnología VSI se utiliza comúnmente en la etapa de fabricación de arena porque puede reducir el tamaño de partícula y mejorar la forma del agregado.
Sin embargo, producir arena manufacturada de alta calidad depende del circuito de procesamiento completo. La consistencia de la alimentación, la selección de la trituradora, la eficiencia del cribado, la clasificación del producto, las características del material y el mantenimiento influyen en el resultado final.
Para un nuevo proyecto, el enfoque más fiable es probar la materia prima representativa y diseñar el circuito de trituración y fabricación de arena en función de la capacidad requerida y las especificaciones del producto terminado.
