Cuando las rocas rebotan repetidamente en la parte superior de una trituradora de mandíbulas, pueden interrumpir la alimentación y reducir la producción efectiva. Una sujeción insuficiente es una posible causa, pero los bloques sobredimensionados, la formación de puentes, el desgaste de las placas y las restricciones en la descarga pueden provocar síntomas similares.
El ángulo de agarre de una trituradora de mandíbulas, denominado nip angle en inglés, ayuda a explicar cómo queda sujeto el material entre la mandíbula fija y la móvil. Sin embargo, este ángulo no describe por sí solo todo el proceso de trituración. El perfil de las placas, la forma de las partículas, las condiciones de contacto y los ajustes de funcionamiento también influyen en que una roca quede retenida y se fracture.
Esta guía explica qué significa el ángulo de agarre, en qué se diferencia del ajuste del lado cerrado y qué conviene revisar antes de solicitar placas de repuesto o cambios en la cámara de trituración.

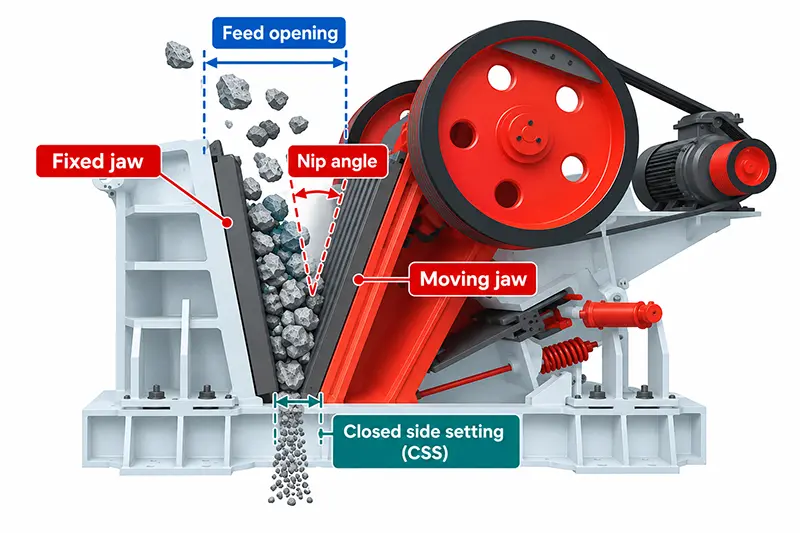

¿Qué es el ángulo de agarre de una trituradora de mandíbulas?
El ángulo de agarre es el ángulo comprendido entre las superficies enfrentadas de las mandíbulas fija y móvil.
Cuando la mandíbula móvil se aproxima a la fija, ambas superficies ejercen fuerzas de compresión sobre el material. La roca debe quedar suficientemente sujeta para que estas fuerzas la fracturen, en lugar de desplazarla hacia arriba o hacer que resbale.
La documentación técnica de Terex sobre trituradoras de mandíbulas, disponible en inglés, define el ángulo de agarre como el ángulo entre las placas de mandíbula que indica la capacidad de la máquina para hacer avanzar el material hacia el interior de la cámara y triturarlo.
En un esquema simplificado, dos superficies rectas forman un ángulo fácil de identificar. Una cámara real presenta una geometría más compleja: las placas pueden tener perfiles curvos, superficies dentadas o desgaste irregular. Por ello, las condiciones locales de contacto pueden variar a lo largo de la cámara.
En consecuencia, un ángulo estimado a partir de una fotografía convencional no debe considerarse un valor verificado del ángulo de agarre de la trituradora.
También debe distinguirse del ángulo de la placa de empuje, que corresponde a una parte del mecanismo de la máquina.
¿Cuál es el ángulo de agarre adecuado?
No existe un único ángulo de agarre adecuado para todas las trituradoras de mandíbulas.
En un modelo simplificado de sujeción, un ángulo excesivamente abierto puede dificultar que una partícula quede retenida entre las mandíbulas. En condiciones reales también intervienen la fricción, la forma de la roca, el movimiento de la mandíbula y las superficies de trituración instaladas.
Por tanto, no debe suponerse que un ángulo menor siempre ofrece mejores resultados. La geometría de la cámara debe ser compatible con la abertura de alimentación, el ajuste de descarga, la carrera de la mandíbula y el diseño mecánico.
La configuración adecuada depende de:
El modelo de trituradora y el diseño de la cámara.
Los perfiles de las placas fija y móvil.
La distribución granulométrica y la forma de la alimentación.
La resistencia del material y sus condiciones superficiales.
El desgaste de las placas.
Los ajustes de funcionamiento autorizados por el fabricante.
Los ángulos publicados para una serie concreta no deben aplicarse a otra máquina sin confirmación.
En una trituradora existente, la pregunta útil no es simplemente «¿qué ángulo debo utilizar?», sino:
¿Es adecuada la configuración de la cámara instalada para esta máquina, este material y estas condiciones de funcionamiento?
Ángulo de agarre, CSS y abertura de alimentación: diferencias
Estos tres parámetros describen características distintas de la cámara de trituración.
| Parámetro | Qué describe | Importancia práctica |
|---|---|---|
| Ángulo de agarre | El ángulo comprendido entre las superficies enfrentadas de las mandíbulas | Ayuda a explicar las condiciones de sujeción del material |
| Abertura de alimentación | Las dimensiones de entrada de la cámara | Ayuda a determinar si la alimentación es adecuada para la máquina |
| Ajuste del lado cerrado, CSS | La abertura de descarga en la posición cerrada y según la referencia de medición especificadas por el fabricante | Influye en las condiciones de descarga y en la distribución granulométrica del producto |
Modificar el CSS cambia las condiciones de funcionamiento, pero la relación entre este ajuste y la geometría de la cámara depende del modelo. No existe una regla universal de ajuste válida para todas las trituradoras de mandíbulas.
El CSS tampoco representa el tamaño máximo de las partículas del producto. Las características de la alimentación, la forma en que se fractura la roca y las condiciones de operación influyen en la granulometría obtenida.
Para una explicación específica sobre este ajuste, consulte qué es el ajuste del lado cerrado de una trituradora.
¿Por qué resbala el material entre las mandíbulas?
El material puede resbalar cuando las condiciones de contacto no proporcionan una sujeción suficiente para triturarlo de forma eficaz. Varios factores pueden contribuir a este problema.

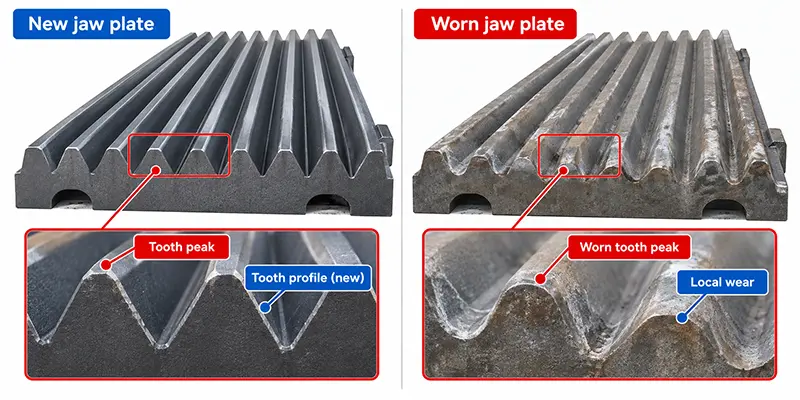

Perfiles de mandíbula desgastados o inadecuados
Los dientes de las placas determinan cómo entran en contacto las superficies de trituración con la roca.
Con el desgaste, cambian tanto la forma de los dientes como las condiciones de contacto. El desgaste irregular también puede modificar el perfil de la cámara. Una trituradora que antes admitía el material de forma constante puede empezar a mostrar un avance irregular.
Sin embargo, el desgaste no es la única causa posible. Unas placas nuevas con un perfil inadecuado o una combinación incorrecta de placa fija y móvil también pueden afectar al funcionamiento.
La guía de Metso sobre selección de cámaras, en inglés, explica cómo los perfiles influyen en el agarre y en el comportamiento de los finos. Sus ejemplos corresponden a equipos Metso, pero ilustran por qué el perfil debe seleccionarse según la aplicación.
Puede ampliar esta información en la guía sobre perfiles y desgaste de los revestimientos de trituradoras de mandíbulas, disponible en inglés.
Partículas con formas difíciles de sujetar
Las dimensiones de la abertura de alimentación no describen por completo cómo se comportará una partícula.
Los fragmentos planos, alargados o redondeados pueden contactar con las mandíbulas de maneras diferentes. Algunas piezas giran, forman puentes o cambian de posición repetidamente antes de romperse.
Al investigar un problema de agarre, registre tanto la distribución de tamaños como la forma de las partículas que presentan dificultades.
Humedad, arcilla y finos
Los finos pegajosos pueden acumularse y dificultar el movimiento del material. La humedad o los recubrimientos superficiales también pueden modificar el contacto entre la roca y las placas.
Estas condiciones requieren revisar la alimentación y el flujo del material. Cambiar únicamente el ajuste de descarga puede no resolver el problema.
Alimentación desigual o descarga restringida
Una alimentación desigual puede generar una carga irregular en la cámara y desgaste localizado.
Asimismo, un atasco o una acumulación debajo de la trituradora puede impedir la evacuación normal del material. El síntoma puede parecer un problema de admisión de la cámara, aunque las mandíbulas sí sean capaces de sujetar las rocas.
Revise todo el recorrido del material antes de atribuir el problema al ángulo de agarre.
Deslizamiento, formación de puentes y apelmazamiento: ¿cómo distinguirlos?
Estas situaciones pueden presentarse simultáneamente, pero no deben considerarse el mismo problema.
| Observación | Posible explicación | Qué revisar primero |
|---|---|---|
| Algunas rocas rebotan repetidamente o se desplazan hacia arriba | Agarre insuficiente o geometría desfavorable de las partículas | Forma de la alimentación, perfil de las placas y desgaste |
| Los bloques grandes quedan atravesados en la entrada de la cámara | Formación de puentes o alimentación sobredimensionada | Tamaño máximo, fragmentos alargados y distribución de la alimentación |
| Se acumula material pegajoso dentro de la cámara | Apelmazamiento o dificultad de circulación | Contenido de arcilla, humedad y finos |
| El material se acumula debajo de la trituradora | Restricción en la descarga o congestión aguas abajo | Canaletas, transportadores y equipos posteriores |
| La alimentación cambia después de sustituir las placas | Perfiles diferentes, combinación incorrecta o problemas de montaje | Referencias de las piezas, planos y registros de instalación |
Un vídeo breve puede ayudar a localizar dónde se vuelve irregular el movimiento del material. No permite establecer el ángulo de agarre ni demostrar por sí solo cuál es la causa.
Cómo investigar un posible problema de ángulo de agarre
1. Determine cuándo comenzó el síntoma
Anote si el problema:
Apareció después de sustituir las placas.
Se desarrolló gradualmente durante el funcionamiento.
Se presenta únicamente con determinados materiales.
Coincide con una mayor proporción de bloques sobredimensionados o fragmentos planos.
Aparece durante una alimentación desigual o cuando hay congestión aguas abajo.
Este historial ayuda a distinguir los cambios en la cámara de los cambios en la alimentación o en la planta.
2. Revise la alimentación y el flujo del material
Compare la alimentación real con las condiciones permitidas por el fabricante.
Incluya la distribución granulométrica, la forma de las partículas, la humedad y el contenido de arcilla y finos. Observe cómo descarga el alimentador y confirme que el material triturado puede salir libremente.
Si identifica una restricción de flujo, corríjala antes de evaluar el efecto de un cambio en la cámara.
3. Identifique las placas instaladas
Registre el modelo y el número de serie de la trituradora, junto con las referencias de las placas fija y móvil.
Confirme que ambas forman una combinación autorizada para esa máquina. Una apariencia similar o unas dimensiones exteriores coincidentes no garantizan que proporcionen la geometría prevista.
Si tiene dudas al identificar los componentes, consulte la guía de componentes de la trituradora de mandíbulas antes de preparar la consulta.
4. Compruebe el CSS y el estado de las placas
Mida el CSS mediante el procedimiento y los puntos de referencia especificados por el fabricante.
No suponga que la separación visible con la máquina detenida corresponde automáticamente al CSS. La posición de la mandíbula y el criterio de medición son importantes.
Inspeccione el desgaste, el correcto asiento de las placas y sus fijaciones conforme al manual. Antes de realizar una inspección física, aísle y bloquee las fuentes de energía siguiendo el procedimiento aprobado de la instalación.
5. Solicite una evaluación específica del modelo
Facilite al proveedor los datos de la máquina, la información de las placas, las características de la alimentación y los registros de operación.
El ángulo de agarre no siempre es un parámetro que pueda ajustarse de forma independiente en la instalación. Un cambio autorizado de cámara puede requerir otro perfil de placas, en lugar de un ajuste rutinario del CSS.
No improvise cuñas ni modifique el mecanismo de la placa de empuje o los componentes estructurales para alterar un ángulo estimado.
6. Compruebe el resultado en condiciones comparables
Después de realizar un cambio autorizado, compare el funcionamiento con una alimentación y unos ajustes razonablemente similares.
Resulta útil registrar:
Producción medida.
Frecuencia de las interrupciones de alimentación.
Intensidad de corriente o potencia del motor con cargas comparables.
Distribuciones granulométricas de la alimentación y del producto.
Evolución de los patrones de desgaste.
Siempre que sea viable, cambie una sola variable relevante cada vez. De lo contrario, será difícil determinar qué modificación afectó al resultado.
Un funcionamiento más continuo aporta información útil, pero una mejora de producción debe respaldarse con mediciones.
¿Se puede medir el ángulo de agarre en la instalación?
Para que una medición sea útil, debe basarse en una referencia definida.
Antes de medir, confirme:
Qué superficies o referencias del perfil deben utilizarse.
En qué zona de la cámara se define el ángulo.
En qué posición debe encontrarse la mandíbula móvil.
Si la referencia corresponde a placas nuevas o desgastadas.
Qué método de medición autoriza el fabricante.
Colocar una regla sobre los dientes o trazar líneas en una fotografía puede no reproducir la definición geométrica utilizada por el fabricante.
Si no dispone de un método de medición aprobado para la instalación, envíe los planos de las placas, fotografías del desgaste y los datos de la máquina para su evaluación. No convierta una estimación visual en una especificación precisa.
Información necesaria para consultar sobre placas de repuesto
Indicar únicamente que «el ángulo de agarre es incorrecto» no basta para confirmar qué repuestos son adecuados.
Prepare la siguiente información:
| Información | Para qué sirve |
|---|---|
| Modelo y número de serie de la trituradora | Identificar la configuración del equipo |
| Referencias o planos de las placas | Comprobar los perfiles instalados y su compatibilidad |
| Fotografías claras del desgaste | Mostrar el estado de los dientes y el desgaste localizado |
| Material y distribución granulométrica de alimentación | Describir la aplicación |
| Forma de las partículas, humedad y contenido de arcilla | Ayudar a explicar las dificultades de movimiento |
| CSS actual y método de medición | Establecer el ajuste de funcionamiento |
| Descripción de cuándo aparece el síntoma | Acotar las posibles causas |
| Registros de operación disponibles | Apoyar la comparación y la evaluación |
Si utiliza una trituradora de mandíbulas de la serie PEV, incluya la identificación de la máquina y los datos de las placas instaladas al solicitar repuestos a XINGAONAI.
Si no dispone de la referencia original de la pieza, facilite las dimensiones y los planos para comprobar la compatibilidad antes de realizar el pedido.
