El ajuste del lado cerrado, conocido como CSS por sus siglas en inglés, es la abertura mínima de descarga entre las superficies de trituración en el punto de referencia especificado para una trituradora. Es un parámetro operativo importante en trituradoras de mandíbulas y de cono, pero no equivale al tamaño máximo del producto.
Un valor de ajuste solo resulta útil cuando se conocen el modelo de la trituradora, el método de medición y el estado de los revestimientos. Confundir el CSS con la abertura del lado abierto, o tratar el ajuste de descarga como una especificación del producto terminado, puede provocar decisiones operativas incorrectas.
Esta guía explica qué significa CSS, su relación con OSS, las diferencias de medición entre trituradoras de mandíbulas y de cono y las comprobaciones necesarias antes de modificar el ajuste.
Nota de seguridad: Este artículo explica conceptos operativos; no constituye un procedimiento de ajuste para una máquina específica. La inspección física y la medición deben realizarse siguiendo el manual del equipo y los procedimientos de aislamiento, bloqueo, etiquetado y control de energías acumuladas de la instalación. Nunca introduzca las manos ni herramientas en una trituradora en funcionamiento.
1. ¿Qué significa ajuste del lado cerrado?
Durante un ciclo de trituración, la superficie móvil se acerca a la superficie opuesta y después se aleja de ella. Por tanto, la abertura de descarga cambia.
El CSS describe la abertura más pequeña en el punto de medición especificado por el fabricante. En una trituradora de mandíbulas, corresponde a la zona de descarga entre las placas de mandíbula. En una trituradora de cono, corresponde a la zona de descarga entre el manto y el cóncavo o revestimiento del tazón.
Lo importante es que el CSS es un ajuste definido de la máquina. No es simplemente cualquier separación visible en la parte inferior de la cámara.
Por ejemplo, una máquina detenida puede no encontrarse en la posición de abertura mínima. Una medición directa en esa posición no debe registrarse automáticamente como CSS sin consultar el procedimiento del fabricante.

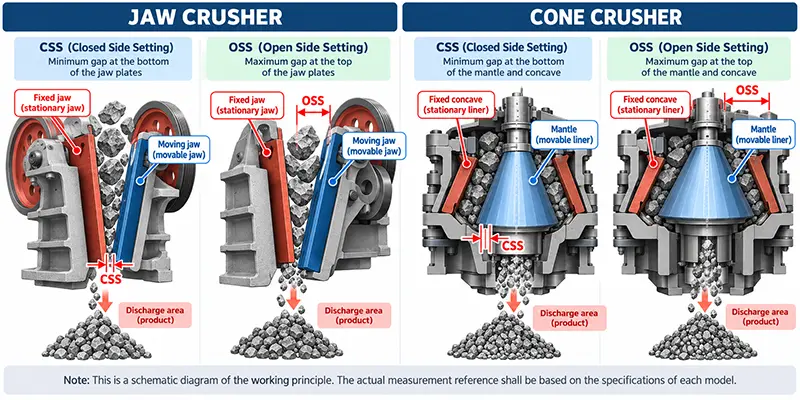

2. CSS y OSS: ¿cuál es la diferencia?
OSS significa ajuste del lado abierto. Describe la abertura máxima de descarga en el punto de referencia especificado durante el ciclo de trituración.
| Aspecto | CSS | OSS |
|---|---|---|
| Nombre completo | Ajuste del lado cerrado | Ajuste del lado abierto |
| Significado básico | Abertura mínima de descarga | Abertura máxima de descarga |
| Posición de las superficies | Máxima aproximación en la referencia correspondiente | Máxima separación en la referencia correspondiente |
| Utilidad práctica | Referencia de ajuste para evaluar el funcionamiento de trituración | Referencia para comprender el movimiento de la abertura y determinados procedimientos de medición |
| Precaución principal | No confundirlo con el tamaño del producto terminado | No registrarlo como CSS sin la conversión o el procedimiento requerido |
La diferencia entre ambas aberturas está relacionada con el movimiento de las superficies de trituración en el punto de medición.
Sin embargo, la excentricidad, el desplazamiento excéntrico y la carrera en el punto de descarga no deben tratarse como valores intercambiables. Utilice únicamente la relación y las dimensiones definidas para la máquina específica.
Una fórmula o una instrucción de medición tomada de otro modelo puede producir un valor de CSS incorrecto.

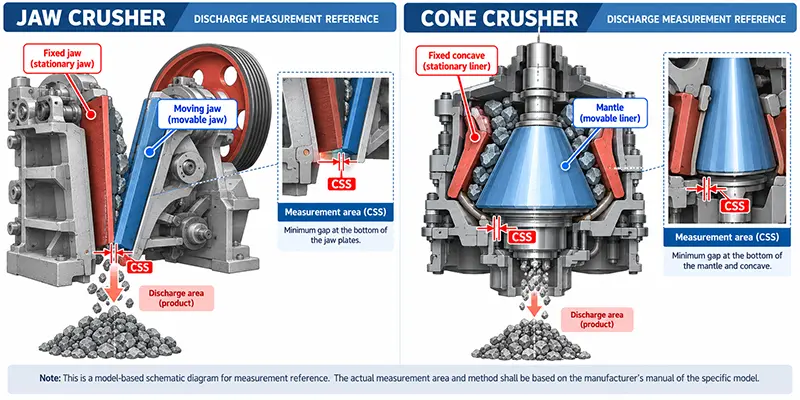

3. ¿Se mide el CSS de la misma forma en todas las trituradoras?
No. El concepto general es similar, pero las superficies de referencia, la posición de la máquina y el método de verificación dependen del diseño.
Medición en una trituradora de mandíbulas
Antes de comprobar el ajuste, confirme:
El modelo exacto y el perfil de las placas instaladas.
Los puntos de referencia especificados para medir la descarga.
Si la abertura medida corresponde al CSS o al OSS.
Si el manual exige una conversión específica del modelo.
La influencia del desgaste irregular de las mandíbulas.
Las crestas de los dientes, sus valles y las superficies desgastadas pueden proporcionar lecturas diferentes. Utilice los puntos indicados, no las superficies a las que resulte más fácil acceder.
Una máquina como la trituradora de mandíbulas PEV debe evaluarse con la documentación de su modelo y configuración reales, no con un valor genérico tomado de otro equipo.
El mecanismo físico de ajuste es un tema distinto. Las instrucciones relativas a cuñas, calces o sistemas hidráulicos deben proceder del manual de la máquina, no deducirse únicamente a partir de la definición de CSS.
Medición en una trituradora de cono
Identifique la referencia de descarga especificada entre el manto y el cóncavo o revestimiento del tazón. El perfil de la cámara, el desgaste de los revestimientos y el método de calibración influyen en la interpretación del ajuste.
El valor mostrado por el sistema de control debe interpretarse conforme al procedimiento de calibración del equipo. No suponga que un ajuste mostrado en pantalla y una abertura medida de forma independiente son automáticamente equivalentes.
La variación de la abertura se debe al movimiento excéntrico del manto. La distinción entre los mecanismos y las aplicaciones se explica también en nuestra comparación de trituradoras giratorias y de cono, sin sustituir las instrucciones de medición de cada máquina.
4. Por qué el CSS no equivale al tamaño del producto
Una trituradora que trabaja con un CSS de 20 mm no debe describirse automáticamente como un equipo que produce únicamente material inferior a 20 mm.
La abertura de descarga no es un tamiz de ensayo con aberturas cuadradas. Las partículas tienen distintas formas y orientaciones, y la abertura cambia durante el ciclo de trituración. El resultado es una distribución granulométrica, no un único tamaño de partícula.
Es necesario diferenciar tres conceptos:
CSS: Un ajuste operativo de la máquina.
P80: El tamaño por el que pasa el 80 % en masa del material muestreado.
Especificación del producto: La granulometría o los límites de tamaño exigidos, verificados mediante el procedimiento de muestreo y ensayo aplicable.
No existe una regla universal según la cual el CSS sea igual al P80 o al tamaño máximo del producto.
Tampoco deben confundirse la descarga de la trituradora y el producto final después del cribado. Una criba posterior y un circuito de retorno pueden modificar qué partículas llegan al acopio de producto terminado.
Si el producto final se vuelve más grueso, compruebe si el cambio se origina en la descarga de la trituradora, en el cribado o en el recorrido del material antes de modificar el CSS.
5. ¿Cómo influye el CSS en el rendimiento de trituración?
Modificar el CSS puede afectar a la granulometría, la capacidad, la carga de trabajo y el desgaste. El resultado también depende de la alimentación, la geometría de la cámara y el intervalo operativo permitido.
La documentación técnica de Metso relaciona igualmente el CSS con la granulometría, la capacidad y la potencia absorbida, en lugar de considerarlo un ajuste aislado. Consulte la guía de Metso para seleccionar cámaras de trituración.
| Cambio de ajuste | Tendencia posible en condiciones comparables | Comprobación necesaria |
|---|---|---|
| CSS menor | Producto más fino; la capacidad puede disminuir | Carga de trabajo, generación de finos y ajuste mínimo permitido |
| CSS mayor | Producto más grueso; la capacidad puede aumentar | Capacidad de los equipos posteriores y granulometría |
| Variación del ajuste por desgaste | La distribución granulométrica puede cambiar | Abertura real, perfil de desgaste y calibración |
| Mismo CSS en otro modelo o cámara | El rendimiento puede ser diferente | Alimentación, geometría, movimiento y condiciones de trabajo |
Son tendencias, no resultados garantizados ni variaciones porcentuales fijas.
En equipos como la trituradora de cono hidráulica multicilíndrica XHP, el ajuste admisible debe comprobarse para el modelo, la cámara y las condiciones seleccionadas. Un valor adecuado para una configuración puede resultar inadecuado para otra.
6. ¿Qué debe comprobar antes de cambiar el CSS?
No reduzca la abertura únicamente porque el producto final contenga más material sobredimensionado.
Primero, revise los siguientes puntos.
Confirme la medición
Verifique los puntos de referencia, la posición de la máquina, las unidades y el método autorizado. Registre si el valor procede de una medición directa o del sistema de control.
Inspeccione los revestimientos
El desgaste puede modificar tanto la abertura como el perfil de la cámara. Un desgaste irregular puede alterar el rendimiento aunque el ajuste nominal parezca no haber cambiado.
Revise la alimentación
Compruebe si han cambiado la granulometría, el tamaño máximo, la humedad, el contenido de arcilla o la distribución de alimentación. Una alimentación diferente puede modificar el producto sin haber ajustado la máquina.
Compruebe la criba y el circuito de retorno
Inspeccione paneles dañados, aberturas incorrectas, cegamiento y desvíos involuntarios del material. Registre los cambios en la carga de retorno cuando corresponda.
Compruebe los límites y la carga de trabajo
Confirme que el ajuste propuesto está permitido. Revise los indicadores de carga y las alarmas disponibles, en lugar de basarse únicamente en el aspecto del producto.
Si otra avería está causando el problema, cerrar la descarga puede aumentar los esfuerzos de trabajo sin corregir la granulometría final.
7. Mantenga un registro de verificación del CSS
Un registro útil relaciona el ajuste de la máquina con las condiciones en las que se tomó la muestra del producto.
| Información | Detalle que debe registrarse |
|---|---|
| Equipo | Modelo, número de serie y perfil de cámara o mandíbulas |
| Estado de los revestimientos | Fecha de instalación, historial de servicio y desgaste observado |
| Ajuste | CSS registrado, método, referencias y unidades |
| Alimentación | Material, granulometría, tamaño máximo, humedad y arcilla |
| Condiciones operativas | Capacidad e indicadores de carga disponibles |
| Muestreo | Ubicación, fecha, condición operativa y método autorizado |
| Resultados del producto | Análisis granulométrico, fracción sobredimensionada y P80 cuando corresponda |
| Estado del circuito | Configuración de la criba, retorno y posibles desvíos |
| Revisión | Responsable, observaciones y acción autorizada |
Compare los resultados únicamente después de registrar los cambios relevantes de las condiciones de trabajo. Una comparación antes y después resulta difícil de interpretar si también cambiaron la alimentación, la cámara, la criba o el punto de muestreo.
El ajuste tampoco debe confundirse con la relación de reducción de una trituradora. Esta última compara tamaños de alimentación y producto utilizando una base definida; no sustituye la medición del CSS.
Conclusión
El ajuste del lado cerrado es un parámetro importante, pero solo resulta útil cuando se conocen el criterio de medición y las condiciones operativas.
Distinga el CSS del OSS, del tamaño máximo del producto y del P80. Compruebe la precisión de la medición, los revestimientos, la alimentación y el cribado antes de modificar el ajuste.
Al consultar a XINGAONAI sobre selección de equipos o abertura de descarga, facilite el modelo, la información de la cámara, el método actual de medición, las características del material, la capacidad requerida y la granulometría objetivo. Adjunte fotografías, planos y resultados de tamizado disponibles para que la evaluación se base en la aplicación real.
