XINGAONAI Group · Proyecto realizado

Planta de separación magnética en seco de magnetita de 1.000 TPD en Kazajistán

  • UBICACIÓNKazajistán
  • MATERIALMineral de magnetita
  • Capacidad de diseño1.000 TPD
  • PRODUCTO FINALPreconcentrado magnético

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Planta de separación magnética en seco de magnetita de 1.000 TPD en Kazajistán
Este proyecto de mineral de magnetita en Kazajistán tiene una capacidad de procesamiento de alimentación de diseño de 1.000 toneladas por día. Combina trituración y cribado en tres etapas con separación magnética en seco mediante imanes permanentes en dos etapas para rechazar parte del material no magnético antes del procesamiento posterior. El producto magnético se describe como un preconcentrado; su uso final depende de los análisis y requisitos posteriores.

La configuración incluye un alimentador GZT0940, una trituradora de mandíbulas PE600×900, una trituradora de cono para reducción más gruesa y otra para reducción más fina, dos cribas vibratorias (2YK1848 y 2YK1548), un tambor de desbaste magnético en seco y un separador de limpieza magnética en seco. Los recorridos de material y cualquier retorno de cribado dependen del diagrama de proceso aprobado.

La separación magnética en seco no necesita un medio de pulpa para la etapa de separación. La humedad de alimentación, el tamaño de partícula, la liberación mineral y la respuesta magnética determinan la separación alcanzable. La reducción de carga de molienda posterior o la mejora de ley deben establecerse con ensayos representativos; la capacidad diaria de mineral no especifica la producción de preconcentrado ni la recuperación de hierro.

Procesamiento de materiales

Proceso de producción

El proyecto combina trituración en tres etapas, cribado y separación magnética en seco con imanes permanentes en dos etapas. Es un resumen: los retornos de cribado y la posición de los separadores entre trituradoras siguen el diagrama aprobado. El producto magnético es un preconcentrado por evaluar.

  1. Alimentación de mineral

    El alimentador GZT0940 suministra mineral de forma controlada a la trituradora de mandíbulas PE600×900 para la reducción primaria.

  2. Trituración por etapas

    La trituradora de mandíbulas y dos trituradoras de cono realizan tres etapas de reducción. Los ajustes se seleccionan según el mineral y los requisitos de separación.

  3. Cribado y control de tamaño

    Las cribas vibratorias 2YK1848 y 2YK1548 controlan el tamaño. Las funciones y los retornos dependen de la disposición aprobada del circuito.

  4. Desbaste magnético en seco

    Un tambor de desbaste en seco con imanes permanentes separa una corriente magnética de parte del material menos magnético. Su posición en el circuito de trituración sigue el diagrama de proceso.

  5. Limpieza magnética en seco

    Un segundo separador magnético en seco mejora la corriente seleccionada. Las condiciones de alimentación y los ajustes deben establecerse mediante ensayos específicos del mineral.

  6. Productos y evaluación posterior

    El preconcentrado magnético y el material rechazado se manejan por separado. La ley, la recuperación de hierro y el posible uso de la roca rechazada requieren ensayos.

Proceso completoAlimentación → Trituración por mandíbulas y cono con cribado → Desbaste y limpieza magnética en seco → Preconcentrado magnético y roca rechazada; los recorridos entre etapas siguen el diagrama aprobado

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de separación magnética en seco de magnetita de 1.000 TPD en Kazajistán
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador de barras (GZT0940)1 unidad
Trituración primariaTrituradora de mandíbulas (PE600×900)1 unidad
Trituración secundariaTrituradora de cono (reducción gruesa)1 unidad
Trituración terciariaTrituradora de cono (reducción fina)1 unidad
CribadoCriba vibratoria (2YK1848)1 unidad
CribadoCriba vibratoria (2YK1548)1 unidad

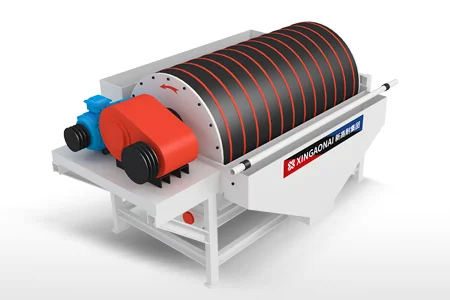

Desbaste magnético en secoTambor de desbaste en seco con imanes permanentes1 unidad
Limpieza magnética en secoSeparador de limpieza magnética en seco1 unidad

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Adecuación de la separación en seco a la liberación mineral

La preconcentración eficaz depende de separar las partículas con magnetita de la ganga al tamaño de trituración elegido. El contenido de magnetita por sí solo no establece la respuesta: las partículas mixtas, las asociaciones minerales y las variaciones entre zonas influyen en el equilibrio entre ley y recuperación. Ensaye varias fracciones representativas antes de fijar una función de separación o predecir cuánto material puede rechazarse.

Control de humedad y presentación de la alimentación

Los separadores en seco necesitan una presentación de alimentación adecuada a su diseño. La humedad, la arcilla y el exceso de finos pueden modificar el flujo y hacer que las partículas se adhieran o se desplacen juntas. La distribución, el espesor de capa y los ajustes deben evaluarse con mineral representativo. El límite nominal de tamaño de una etapa no debe utilizarse como tamaño máximo del mineral bruto para toda la planta.

Evaluación conjunta de ley, rendimiento másico y recuperación de hierro

Una ley de hierro mayor puede coincidir con un rendimiento másico menor o pérdidas de hierro mayores. Evalúe conjuntamente los análisis y cantidades medidas de alimentación, producto magnético y rechazo, incluidos los mixtos definidos por el diagrama. El hierro total y el hierro magnético representan mediciones diferentes y deben identificarse claramente en los informes. El preconcentrado puede necesitar molienda y beneficio adicionales para cumplir una especificación comercial.

Definición de los límites de gestión del agua y del polvo

La separación magnética en seco funciona sin un medio de separación en pulpa. Otras actividades del emplazamiento pueden necesitar agua, y la planta requiere un plan apropiado de drenaje, limpieza y control de polvo. Deben evaluarse cerramientos, extracción y manejo de finos captados en trituración, cribado y transferencias. La ruta seca por sí sola no demuestra consumo de agua nulo, vertido cero ni un resultado ambiental verificado para todo el emplazamiento.

Evaluación del rechazo y referencias de equipos

La roca rechazada debe caracterizarse antes de elegir una ruta de disposición o aprovechamiento. Su uso como árido o base vial depende de ensayos físicos, químicos y ambientales pertinentes y de la aplicación receptora. Las páginas de la trituradora de mandíbulas PE y la trituradora de cono XHP sirven de referencia para trituración; los modelos exactos de cono y las especificaciones de los separadores en seco requieren confirmación para el servicio elegido.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué muestras y datos se necesitan para evaluar un proyecto similar?
Facilite muestras representativas de las zonas de mineral previstas, análisis químicos y mineralógicos disponibles, datos de tamaño y humedad de alimentación, caudal objetivo y uso previsto del producto. Acuerde con el laboratorio la cantidad y preparación de muestras para que la evaluación refleje el servicio propuesto.
¿Qué debe incluir una oferta de equipos?
Defina si el suministro cubre solo máquinas de proceso o también estructuras de acero, transportadores, canaletas, sistemas eléctricos, instrumentación, captación de polvo y apoyo al montaje. Identifique los elementos del cliente y las interfaces antes de comparar propuestas. No todos estos sistemas auxiliares se especifican en la lista de este caso.
¿Puede añadirse preconcentración en seco antes de una planta de molienda existente?
La adaptación requiere revisar el acceso del material, el espacio, las alturas de transferencia, las previsiones de bypass y los requisitos de alimentación posteriores. Confirme cómo se conectará el circuito nuevo y cómo afectará el montaje al calendario operativo antes de elegir equipos.
¿Cómo se determinan la demanda eléctrica y los requisitos de obra civil?
Utilice los modelos confirmados, el listado de motores, los métodos de arranque y el plano aprobado. La capacidad diaria de procesamiento por sí sola no determina la potencia instalada, las cargas de cimentación ni la superficie. Acuerde el alcance de distribución eléctrica, controles y cimentaciones durante la ingeniería.
¿Qué debe acordarse para la puesta en marcha y la entrega?
Defina el periodo de pruebas, las condiciones representativas, las responsabilidades de muestreo, los métodos de medición y los criterios de aceptación antes del ensayo. Asigne responsabilidades para formación, manuales y registros de mantenimiento. Todo valor garantizado debe vincularse a las bases acordadas del proyecto.
¿Qué información se necesita para pedir repuestos?
Conserve el modelo y número de serie, los planos de montaje y los códigos de piezas de cada máquina. Indique la posición y aporte fotografías al solicitar piezas de desgaste de trituradoras, medios de cribado o componentes del separador. Confirme compatibilidad y plazos antes de pedir repuestos.
