XINGAONAI Group · Proyecto realizado

Planta de trituración de caliza y fabricación de arena de 700 TPH en Kenia

  • UBICACIÓNKenia
  • MATERIALCaliza
  • Capacidad de diseño700 TPH
  • TAMAÑO DE ALIMENTACIÓN≤1.000 mm
  • PRODUCTO FINAL0–5 mm, 5–10 mm, 10–20 mm, 20–30 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

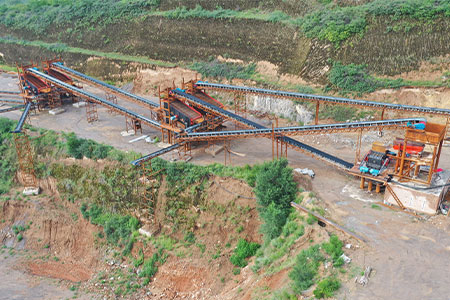

Planta de trituración de caliza y fabricación de arena de 700 TPH en Kenia
Esta planta de trituración, fabricación de arena y cribado de caliza de 700 TPH está ubicada en Kenia. Procesa caliza con un tamaño máximo de alimentación de 1.000 mm y produce cuatro productos graduados: 0–5 mm, 5–10 mm, 10–20 mm y 20–30 mm.

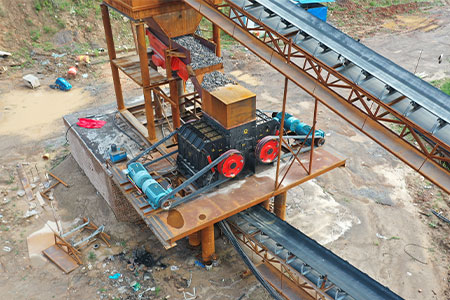

Un alimentador vibratorio proporciona una alimentación controlada a una trituradora de martillos pesados para la etapa principal de trituración. Después, las cintas transportadoras llevan la caliza triturada a una máquina para fabricar arena de doble rotor de la serie SZJ para la trituración fina y la mejora de la forma de las partículas.

Cuatro cribas vibratorias lineales de la serie YKZ clasifican el material en los tamaños requeridos. Los productos conformes entran en acopios separados y el material sobredimensionado vuelve a procesarse. La producción real depende de las características y la humedad de la alimentación, los ajustes de los equipos, las mallas y las condiciones de operación.

Procesamiento de materiales

Proceso de producción

La caliza con un tamaño máximo de alimentación de 1.000 mm se alimenta uniformemente a una trituradora de martillos pesados. Después pasa por una máquina de arena SZJ de doble rotor para la trituración fina y la conformación, antes de que cuatro cribas YKZ la separen en cuatro tamaños de producto.

  1. Caliza en bruto

    La caliza con un tamaño máximo de alimentación de 1.000 mm se carga en la tolva de alimentación.

  2. Alimentación controlada

    Un alimentador vibratorio suministra la caliza de forma uniforme y continua a la etapa de trituración primaria.

  3. Trituración primaria

    Una trituradora de martillos pesados realiza la etapa principal de reducción de tamaño y prepara el material para el siguiente proceso.

  4. Trituración fina y conformación

    Una máquina para fabricar arena de doble rotor de la serie SZJ realiza la trituración fina y mejora la forma de las partículas.

  5. Cribado y clasificación

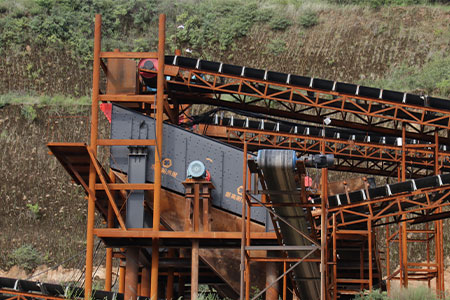

    Cuatro cribas vibratorias lineales de la serie YKZ clasifican el material procesado en los tamaños requeridos.

  6. Productos terminados y retorno

    Los productos conformes se descargan en acopios separados y el material sobredimensionado vuelve a triturarse.

Proceso completoTolva de alimentación → Alimentador vibratorio → Trituradora de martillos pesados → Cintas transportadoras → Máquina de arena de doble rotor serie SZJ → Cuatro cribas vibratorias lineales serie YKZ → Acopios de producto / Retorno de sobretamaño

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración de caliza y fabricación de arena de 700 TPH en Kenia
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio1 conjunto
Trituración primariaTrituradora de martillos pesados1 conjunto
Trituración fina y conformaciónMáquina de arena de doble rotor serie SZJ1 conjunto
CribadoCriba vibratoria lineal serie YKZ4 conjuntos

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Equilibrio entre trituración fina, forma de las partículas y contenido de finos

La etapa de doble rotor SZJ realiza una reducción adicional de tamaño y mejora la forma después de la trituración principal. Los ajustes deben evaluarse según la distribución de productos requerida: producir más material fino no mejora automáticamente la calidad ni el valor de los productos terminados.

En la fracción de 0–5 mm, deben comprobarse la granulometría y el contenido de finos junto con la forma de las partículas. Su aptitud como arena manufacturada debe confirmarse según el uso previsto y la especificación aplicable.

Control del cribado y recirculación de sobretamaño

Las cuatro cribas YKZ clasifican la caliza procesada en las fracciones especificadas. Las aberturas, el desgaste, la distribución del material y la humedad influyen en la separación. Los finos húmedos o las aberturas obstruidas pueden reducir el área efectiva de cribado y alterar la granulometría final.

La carga de retorno debe controlarse junto con la alimentación nueva. Si aumenta la recirculación, se deben comprobar el desgaste de la trituradora, los ajustes y el rendimiento del cribado antes de aumentar la alimentación. Una clasificación estable ayuda a mantener separados los acopios y limita el material mal clasificado.

Interpretación de la capacidad de diseño de 700 TPH

La capacidad indicada es un valor nominal de diseño. La producción real depende de las características de la caliza, la granulometría y humedad de alimentación, el estado del equipo, las aberturas y la proporción requerida de cada producto.

Para evaluar el rendimiento deben medirse por separado la alimentación nueva, el material recirculante y la producción terminada. Un caudal elevado en las cintas no demuestra por sí solo la cantidad de áridos comercializables producida.

Mantenimiento y controles de calidad

La inspección debe incluir el desgaste de martillos y revestimientos, el rotor y las piezas de desgaste de la máquina SZJ, las mallas, los puntos de transferencia y los sistemas de lubricación. El mantenimiento debe seguir los manuales y el desgaste observado.

Se deben tomar muestras de cada fracción para comprobar la granulometría y la contaminación. Los acopios deben mantenerse separados durante el transporte, almacenamiento y carga. La aptitud para hormigón, carreteras u otros usos debe establecerse mediante ensayos según los requisitos del proyecto.

Referencias de equipos para proyectos similares

Para conocer las funciones y los criterios de selección, consulte la trituradora de martillos pesados, la máquina de arena de doble rotor SZJ y la criba vibratoria lineal YKZ. Una planta similar requiere una selección específica basada en ensayos del material, condiciones de alimentación y especificaciones de producto.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Cuál es la capacidad de diseño de la planta de caliza en Kenia?
La capacidad nominal de diseño es de 700 TPH. La producción real depende de la granulometría y la humedad de la alimentación, los ajustes del equipo y las condiciones de operación.
¿Qué material y tamaño máximo de alimentación procesa la planta?
La línea está configurada para caliza con un tamaño máximo de alimentación de 1.000 mm.
¿Qué equipos principales utiliza la línea de producción?
La configuración actual incluye un alimentador vibratorio, una trituradora de martillos pesados, una máquina para fabricar arena de doble rotor de la serie SZJ y cuatro cribas vibratorias lineales de la serie YKZ.
¿Qué tamaños de producto terminado produce la planta?
Los productos configurados son finos de caliza de 0–5 mm y áridos graduados de 5–10 mm, 10–20 mm y 20–30 mm. El uso de la fracción de 0–5 mm como arena manufacturada depende de su granulometría, contenido de finos y cumplimiento de la especificación aplicable.
¿Cómo se gestiona el material sobredimensionado?
El material que no pasa por la abertura requerida de la criba vuelve a triturarse. Este circuito cerrado ayuda a controlar la granulometría del producto final.
¿Qué factores afectan a la calidad de la arena manufacturada de caliza?
La calidad depende del material de alimentación, los ajustes de trituración y conformación, el estado de las cribas y el contenido de finos. La fracción de 0–5 mm debe ensayarse para comprobar la granulometría, la forma de las partículas y otras propiedades exigidas para el hormigón o la aplicación constructiva prevista.
