XINGAONAI Group · Proyecto realizado

Planta de trituración y cribado de arenisca dura de 200 TPH en Camboya

  • UBICACIÓNCamboya
  • MATERIALArenisca dura
  • Capacidad de diseño200 TPH
  • TAMAÑO DE ALIMENTACIÓN≤500 mm
  • PRODUCTO FINAL0–5 mm, 5–10 mm, 10–20 mm, 20–40 mm

Este proyecto sirve como referencia. La selección de equipos y la producción real dependen del material, las condiciones de alimentación y las especificaciones del producto requerido.

Descripción del proyecto

Presentación del proyecto

Planta de trituración y cribado de arenisca dura de 200 TPH en Camboya
Esta planta de trituración y cribado de arenisca dura en Camboya está configurada para suministrar áridos a obras hidroeléctricas. Tiene una capacidad de procesamiento de diseño de 200 TPH, un tamaño máximo de alimentación de 500 mm y fracciones objetivo de 0–5 mm, 5–10 mm, 10–20 mm y 20–40 mm.

La configuración combina un alimentador vibratorio serie ZG, una trituradora de mandíbulas serie PEV, una trituradora de cono hidráulica multicilindro serie XHP, una trituradora de impacto de eje vertical serie VSI y dos cribas vibratorias serie YKQ. Las etapas de mandíbulas y cono reducen progresivamente el tamaño del material, mientras que la etapa VSI permite conformar las partículas y producir árido fino.

La capacidad de diseño se refiere al caudal de material procesado; la producción de cada fracción depende de las propiedades de la alimentación, los ajustes operativos y el reparto de productos requerido. La aptitud para uso en hormigón debe determinarse mediante ensayos de áridos y las especificaciones del proyecto.

Procesamiento de materiales

Proceso de producción

La arenisca dura de hasta 500 mm pasa por trituración de mandíbulas, trituración de cono y procesamiento VSI. El cribado tiene como objetivo obtener cuatro fracciones. El recorrido del material y cualquier circuito de retorno dependen del diseño aprobado.

  1. Alimentación de arenisca dura

    Un alimentador vibratorio serie ZG recibe arenisca dura de hasta 500 mm y la entrega de forma uniforme a la trituradora primaria.

  2. Trituración primaria

    Una trituradora de mandíbulas serie PEV reduce el tamaño del material para la etapa secundaria.

  3. Trituración secundaria

    Una trituradora de cono hidráulica multicilindro serie XHP realiza la trituración media y fina.

  4. Conformación y producción de arena

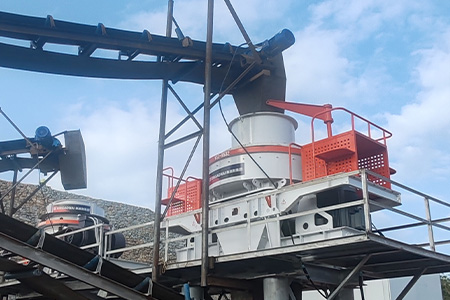

    Una trituradora de impacto de eje vertical serie VSI permite conformar las partículas y producir árido fino. La proporción dirigida a esta etapa depende del reparto de productos requerido.

  5. Cribado de áridos

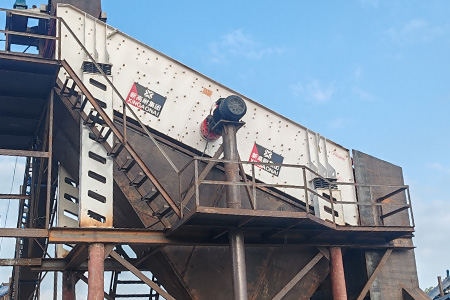

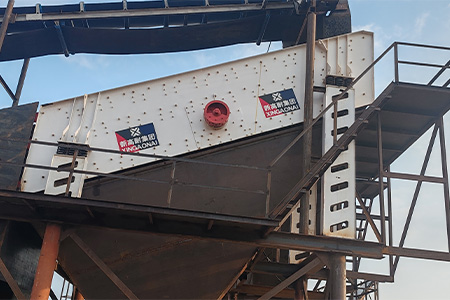

    Dos cribas vibratorias serie YKQ clasifican el material en los tamaños de producto requeridos.

  6. Productos terminados

    Las fracciones objetivo son 0–5 mm, 5–10 mm, 10–20 mm y 20–40 mm. La calidad y la aptitud para hormigón requieren ensayos según las especificaciones del proyecto.

Proceso completoTolva → Alimentador ZG → Trituradora de mandíbulas PEV → Trituradora de cono XHP → Trituradora VSI → Dos cribas YKQ → Acopios de áridos terminados

Configuración de equipos

Equipos principales

Configuración de equipos principales de: Planta de trituración y cribado de arenisca dura de 200 TPH en Camboya
Etapa del procesoEquipo / ModeloCantidad
AlimentaciónAlimentador vibratorio serie ZG1 unidad
Trituración primariaTrituradora de mandíbulas serie PEV1 unidad
Trituración secundariaTrituradora de cono hidráulica multicilindro serie XHP1 unidad
Conformación y producción de arenaTrituradora de impacto de eje vertical serie VSI1 unidad
CribadoCriba vibratoria serie YKQ2 unidades

Detalles del proyecto

Alcance del proyecto y detalles técnicos

Control de las variaciones de alimentación entre etapas

Una alimentación constante ayuda a coordinar las etapas de mandíbulas y cono. Los bloques sobredimensionados, los aumentos bruscos de caudal y los cambios de humedad pueden alterar la carga aguas abajo, incluso cuando se respeta el tamaño máximo nominal. La preparación de la alimentación y los controles operativos deben considerar tanto la distribución de tamaños como el estado del material.

Equilibrio entre forma de partícula y producción de finos

La etapa VSI permite ajustar la forma de las partículas y la fracción fina. Sus parámetros y la proporción de material dirigida a ella deben elegirse según el reparto de productos requerido. Aumentar la producción de finos puede reducir la disponibilidad de fracciones gruesas e incrementar el desgaste. Los ensayos con material representativo ayudan a definir estos ajustes.

Conservación de la granulometría durante el cribado y acopio

El rendimiento de las cribas depende de la distribución de alimentación, la humedad, el estado de las aberturas y la carga asignada a cada equipo. Las funciones de las cribas, el reparto de alimentación y cualquier retorno de sobretamaño deben seguir el diseño de proceso aprobado. La descarga separada y la gestión de acopios ayudan a limitar la mezcla, la segregación y la contaminación de las fracciones terminadas.

Comprobación de la aptitud de los áridos para hormigón

El tamaño de partícula por sí solo no determina la calidad de un árido para hormigón. Antes de usar la fracción 0–5 mm como árido fino, deben comprobarse su granulometría, contenido de finos y propiedades pertinentes. Los productos gruesos también deben evaluarse según las especificaciones del proyecto. El muestreo y los ensayos de dosificación de hormigón permiten decidir si se necesita clasificación adicional o tratamiento del material.

Ajustes de los equipos según las condiciones de operación

Las propiedades de la arenisca pueden variar dentro de una misma fuente. Los cambios de abrasividad, resistencia y meteorización afectan al desgaste, la carga de las cribas y el reparto de productos. Registre conjuntamente los ajustes, el estado de desgaste y la granulometría muestreada para evaluar los cambios con alimentaciones comparables. Las páginas de la trituradora de mandíbulas PEV, la trituradora de cono XHP y la trituradora VSI sirven de referencia; la elección del modelo exacto requiere una evaluación específica del servicio previsto.

Asistencia para equipos y proyectos

Asistencia para sus equipos y su planta

Consulte los servicios de ingeniería, suministro de equipos y asistencia que requiere su proyecto. Las responsabilidades y los entregables se definen en el alcance acordado.

  • Planificación del proceso y selección de equipos

    Analizamos el material, el tamaño de alimentación, la capacidad objetivo y las especificaciones del producto para definir una configuración adecuada de equipos y del proceso.

  • Suministro de equipos y coordinación del proyecto

    Coordinamos la fabricación y entrega de los equipos, así como las interfaces con las instalaciones del proyecto, conforme a los requisitos y al alcance de suministro acordados.

  • Puesta en marcha y soporte durante la vida útil

    Consulte las opciones de asistencia para instalación, puesta en marcha, formación de operadores y repuestos. El alcance, los plazos y los costes del servicio se confirman en la oferta y el acuerdo técnico.

Conozca nuestras capacidades EPC

Consultas sobre este proyecto

Preguntas frecuentes

¿Qué información se necesita para cotizar una planta similar?
Facilite un análisis representativo de la roca, la distribución de tamaños de alimentación, la producción horaria requerida por fracción, las especificaciones de los áridos, el plano del emplazamiento y el lugar de entrega. Indique si la oferta debe incluir obra civil, sistemas eléctricos, transportadores, instalación o únicamente suministro de equipos.
¿Es necesario un sistema de lavado para este tipo de proyecto?
Conviene evaluar el lavado cuando la arcilla, la suciedad adherida o el exceso de finos impiden cumplir la especificación del proyecto. No se ha confirmado que forme parte de la configuración de este caso. Antes de añadir procesamiento húmedo, deben evaluarse el suministro de agua, el tratamiento de aguas residuales y la gestión de lodos.
¿Qué debe prepararse antes de instalar los equipos?
Confirme los planos de cimentación, el acceso para equipos de elevación, el suministro eléctrico, el drenaje y los espacios de mantenimiento. Acuerde las responsabilidades de obra civil, cableado, elevación y montaje antes de la entrega. Los requisitos finales dependen del diseño aprobado y de los equipos seleccionados.
¿Cómo deben acordarse los criterios de aceptación de la puesta en marcha?
Defina antes de la prueba las condiciones representativas de alimentación, el método de medición, los puntos de muestreo, la duración de operación y los límites de aceptación. Evalúe el caudal procesado, la granulometría, el funcionamiento de los equipos y la calidad de los áridos bajo las mismas condiciones acordadas.
¿Puede trasladarse la planta al terminar una obra?
La viabilidad del traslado depende de las cimentaciones, las estructuras de acero, la disposición de los transportadores y el acceso para desmontaje. Si se requiere reutilizar la planta en otro lugar, inclúyalo en el encargo de diseño para evaluar las dimensiones de transporte, el montaje y la reconexión eléctrica.
¿Qué información facilita el pedido de repuestos?
Conserve el modelo y número de serie de los equipos, los planos de piezas y los registros de puesta en marcha. Para piezas de desgaste, indique su posición y dimensiones actuales o facilite fotografías claras. Especifique el lugar de entrega y la disponibilidad requerida al solicitar un plan de repuestos.
