La trituradora de cono es un equipo de trituración secundario o terciario muy utilizado en la industria de la minería, canteras, producción de agregados y construcción. Destaca por su robustez, eficiencia y capacidad para triturar materiales duros y abrasivos, obteniendo un producto con granulometría uniforme y alta resistencia, ideal para aplicaciones exigentes como la construcción de carreteras, puentes y edificios.
Comprender el principio de funcionamiento de la trituradora de cono es crucial para operadores, técnicos de mantenimiento y gerentes de planta, ya que permite optimizar su rendimiento, reducir tiempos de inactividad y prolongar la vida útil del equipo. En este artículo, explicamos detalladamente cómo funciona esta máquina, sus partes clave, el proceso de trituración y los factores que influyen en su eficiencia.
¿Qué es una Trituradora de Cono?
Una trituradora de cono es un equipo de trituración que opera por compresión y abrasión, diseñada para reducir el tamaño de materiales ya triturados (de etapas primarias como las trituradoras de mandíbulas). Su diseño se basa en un cono interno móvil y un cono externo fijo, entre los cuales se produce la trituración de las partículas.
A diferencia de las trituradoras de impacto o mandíbulas, las trituradoras de cono son especialmente adecuadas para materiales de alta dureza (como granito, basalto o hierro) y para obtener productos con granulometría precisa, lo que las convierte en una pieza clave en líneas de producción de agregados de alta calidad.

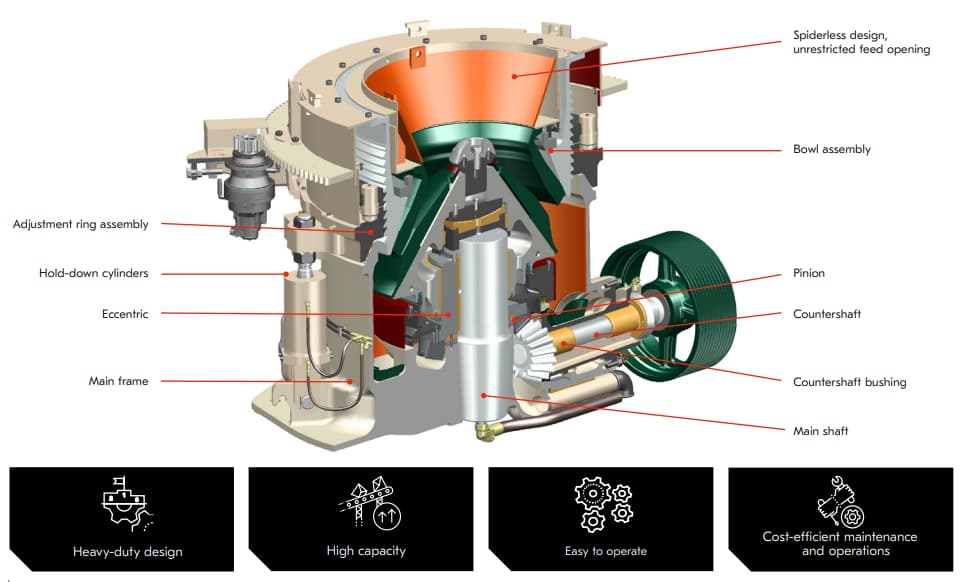

Partes Clave de la Trituradora de Cono (Relacionadas con su Funcionamiento)
El principio de funcionamiento de la trituradora de cono depende directamente de sus componentes esenciales, cada una con una función específica que contribuye a un proceso de trituración eficiente. A continuación, las partes más importantes:
1. Cono Fijo (Carcasa de Cono)
Es la parte externa de la trituradora, de forma cónica, que forma la cavidad de trituración junto con el cono móvil. Está fabricada con acero resistente al desgaste y su interior está revestido con placas de desgaste (llamadas bridas) que protegen la estructura y ayudan a la abrasión de los materiales.
2. Cono Móvil (Eje de Cono)
Es el componente central, de forma cónica, que se mueve de forma oscilante dentro del cono fijo. Está conectado a un eje excéntrico y un motor, que generan su movimiento. El cono móvil se aproxima y se aleja del cono fijo de forma periódica, creando la fuerza de compresión necesaria para triturar las partículas.
3. Eje Excéntrico
Es el componente que impulsa el movimiento del cono móvil. Al girar, genera un movimiento oscilante que hace que el cono móvil se desplaze hacia el cono fijo, aplicando la presión necesaria para romper las partículas. El eje excéntrico es crucial para el principio de funcionamiento de la trituradora de cono, ya que determina la frecuencia y la fuerza de la compresión.

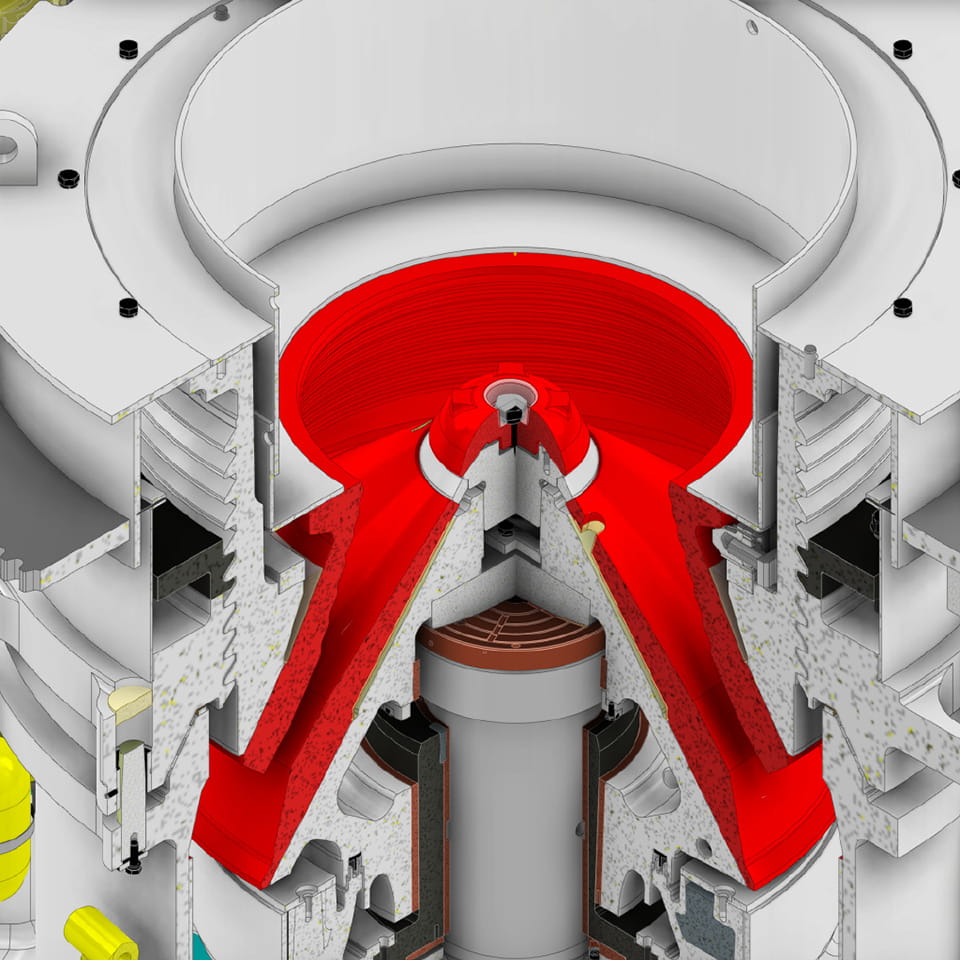

4. Cavidad de Trituración (Espacio entre Conos)
Es el espacio formado entre el cono fijo y el cono móvil, de forma cónica y estrechándose hacia la salida. En este espacio tiene lugar la trituración: las partículas entran por la parte superior (más ancha) y se van comprimiendo gradualmente a medida que avanzan hacia la salida (más estrecha), hasta alcanzar el tamaño deseado.
5. Ajuste de la Abertura de Descarga
Permite controlar el tamaño del producto final. Al ajustar la distancia entre el cono móvil y el cono fijo en la salida de la cavidad, se modifica el grado de trituración: una apertura más pequeña produce un producto más fino, mientras que una apertura más grande produce partículas más grandes.
6. Sistema de Alimentación
Incluye una tolva de alimentación y un alimentador vibratorio que garantiza una alimentación uniforme del material a la cavidad de trituración. Una alimentación constante es esencial para el principio de funcionamiento de la trituradora de cono, ya que evita sobrecargas y garantiza un rendimiento estable.
Principio de funcionamiento de la trituradora de cono: Proceso Paso a Paso
El funcionamiento de la trituradora de cono se basa en la compresión y abrasión de las partículas entre dos conos (uno fijo y otro móvil). A continuación, el proceso paso a paso:
Paso 1: Alimentación del Material
El material crudo (previamente triturado por una trituradora primaria) se introduce en la trituradora de cono a través de la tolva de alimentación. El alimentador vibratorio distribuye el material de manera uniforme en la cavidad de trituración, evitando que se acumule en un solo punto y protegiendo el eje excéntrico de sobrecargas.
Paso 2: Compresión y Abrasión
Una vez que el material entra en la cavidad de trituración (entre el cono fijo y el móvil), el eje excéntrico impulsa el cono móvil hacia el cono fijo. La fuerza de compresión generada entre ambos conos rompe las partículas, mientras que la abrasión entre las superficies dentadas de los conos refina el tamaño de las partículas.
Paso 3: Avance y Refinamiento
Las partículas trituradas avanzan gradualmente hacia la salida de la cavidad, ya que esta se estrecha hacia abajo. A medida que avanzan, son sometidas a múltiples compresiones y abrasiones, hasta alcanzar el tamaño deseado (determinado por el ajuste de la apertura de descarga).
Paso 4: Descarga del Producto
Las partículas que alcanzan el tamaño deseado pasan a través de la apertura de descarga y se descargan en una cinta transportadora, para ser enviadas a la siguiente etapa de procesamiento o almacenadas. Las partículas que son demasiado grandes continúan en la cavidad hasta que son trituradas lo suficiente para pasar.
Paso 5: Mantenimiento y Monitoreo
Para garantizar que el principio de funcionamiento de la trituradora de cono se mantenga óptimo, es crucial realizar un monitoreo continuo: revisar el desgaste de las placas de desgaste, lubricar el eje excéntrico y la caja de reducción, y limpiar la cavidad de trituración para evitar obstrucciones.
Factores que Influyen en el Funcionamiento de la Trituradora de Cono
El rendimiento de la trituradora de cono depende de varios factores que deben ser controlados para evitar reducciones en la eficiencia y daños al equipo:
1. Tipo y Propiedades del Material
La dureza, abrasividad y humedad del material influyen directamente en el funcionamiento. Materiales demasiado duros o abrasivos aceleran el desgaste de las placas de desgaste, mientras que la humedad excesiva puede causar obstrucciones en la cavidad de trituración.
2. Velocidad del Eje Excéntrico
La velocidad del eje excéntrico determina la frecuencia del movimiento del cono móvil. Una velocidad demasiado baja reduce la fuerza de compresión, resultando en una trituración incompleta. Por el contrario, una velocidad excesiva puede causar sobrecalentamiento y desgaste prematura de las piezas.
3. Ajuste de la Abertura de Descarga
Un ajuste incorrecto puede generar un producto con granulometría no uniforme o causar obstrucciones. Es importante ajustar la apertura según el tamaño de producto deseado y las propiedades del material.
4. Alimentación Uniforme
La alimentación irregular (sobrecarga o insuficiencia de material) provoca un funcionamiento inestable, reduciendo la eficiencia y aumentando el riesgo de daños en el cono móvil y el eje excéntrico.
5. Mantenimiento Regular
La falta de mantenimiento (desgaste de placas de desgaste, lubricación insuficiente, obstrucciones) es una de las principales causas de fallos en el principio de funcionamiento de la trituradora de cono. Reemplazar las piezas de desgaste en tiempo es crucial.
Tips para Optimizar el Funcionamiento de la Trituradora de Cono
Para garantizar un rendimiento óptimo y prolongar la vida útil de la trituradora de cono, se recomiendan los siguientes tips:
Realizar una alimentación uniforme y controlar el tamaño del material crudo (no debe exceder el tamaño máximo de alimentación recomendado por el fabricante).
Inspeccionar regularmente las placas de desgaste y reemplazarlas cuando presenten desgaste excesivo.
Ajustar la velocidad del eje excéntrico y la apertura de descarga según el material y el producto deseado.
Mantener el sistema de lubricación en óptimas condiciones para evitar el desgaste de los ejes y rodamientos.
Limpiar la cavidad de trituración periódicamente para evitar obstrucciones causadas por material húmedo o adhesivo.
Conclusión
El principio de funcionamiento de la trituradora de cono se basa en la compresión y abrasión de las partículas entre un cono fijo y un cono móvil, que se mueve de forma oscilante gracias a un eje excéntrico. Sus partes clave, como el cono móvil, el eje excéntrico y las placas de desgaste, trabajan en conjunto para garantizar un rendimiento eficiente y un producto de calidad.
Entender este proceso, controlar los factores que influyen en su rendimiento y realizar un mantenimiento regular son esenciales para maximizar la eficiencia, reducir costos operativos y prolongar la vida útil del equipo. Para industrias como la minería y la producción de agregados, una trituradora de cono bien operada es un activo crucial para garantizar la productividad y la calidad del producto final.
